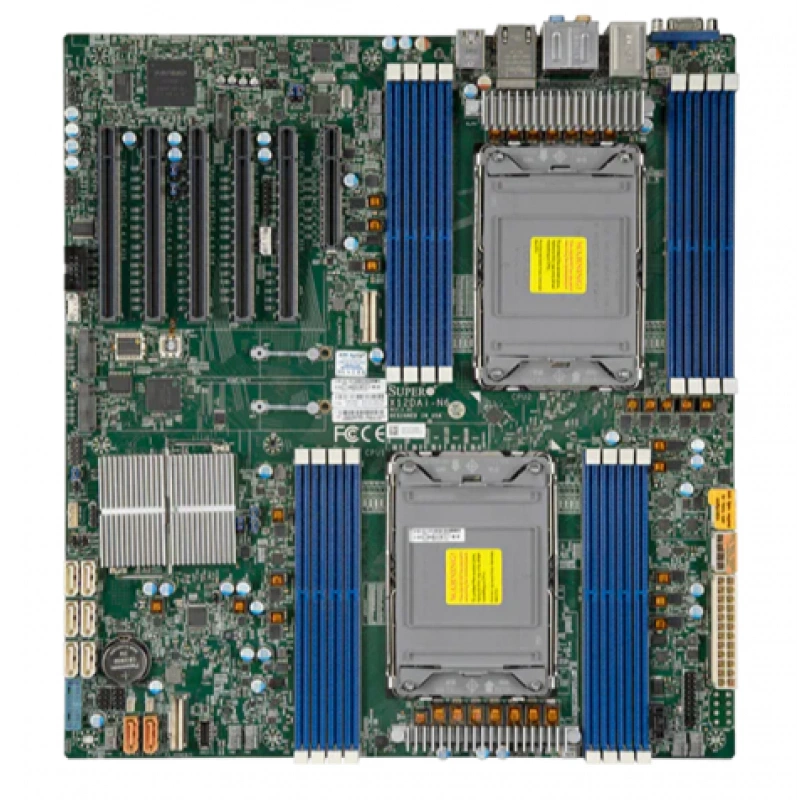

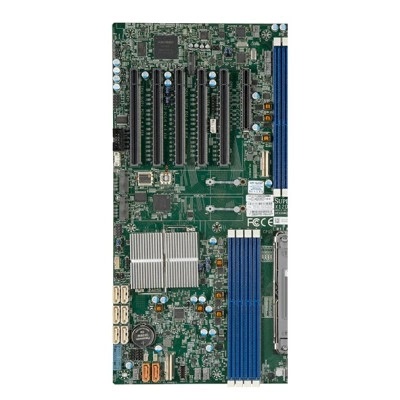

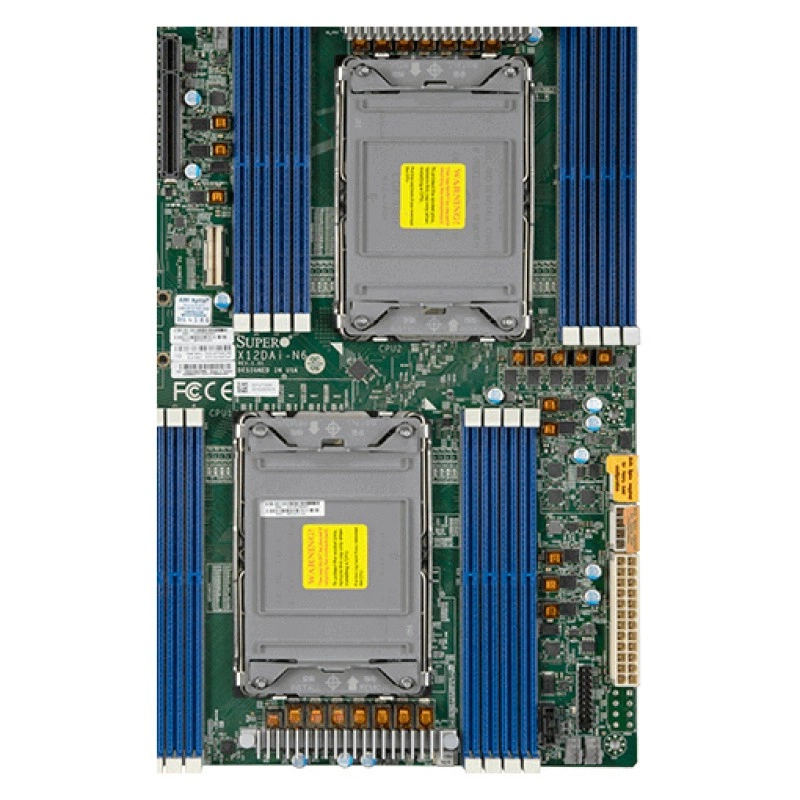

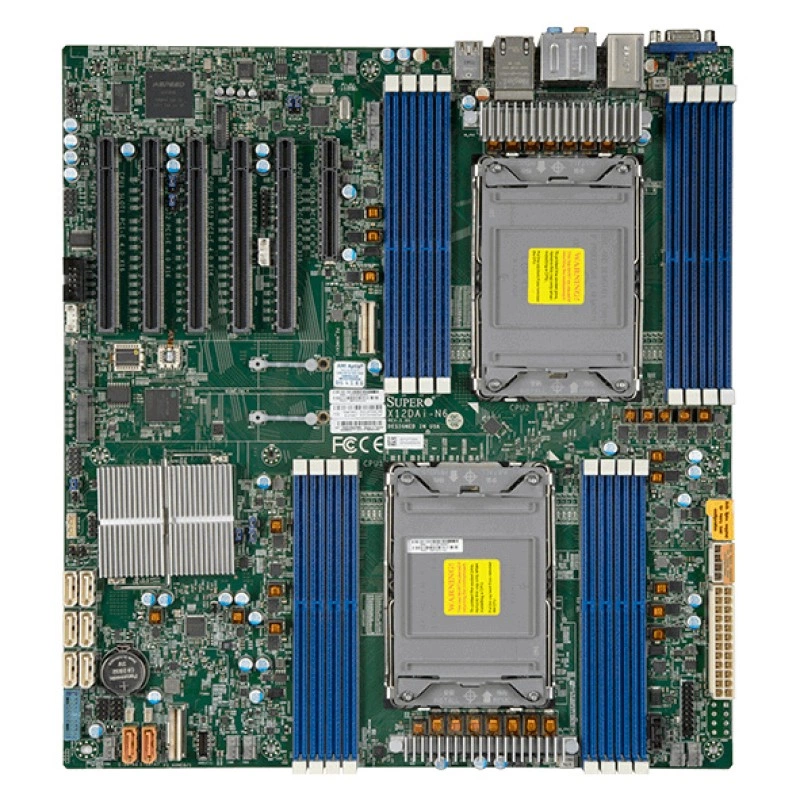

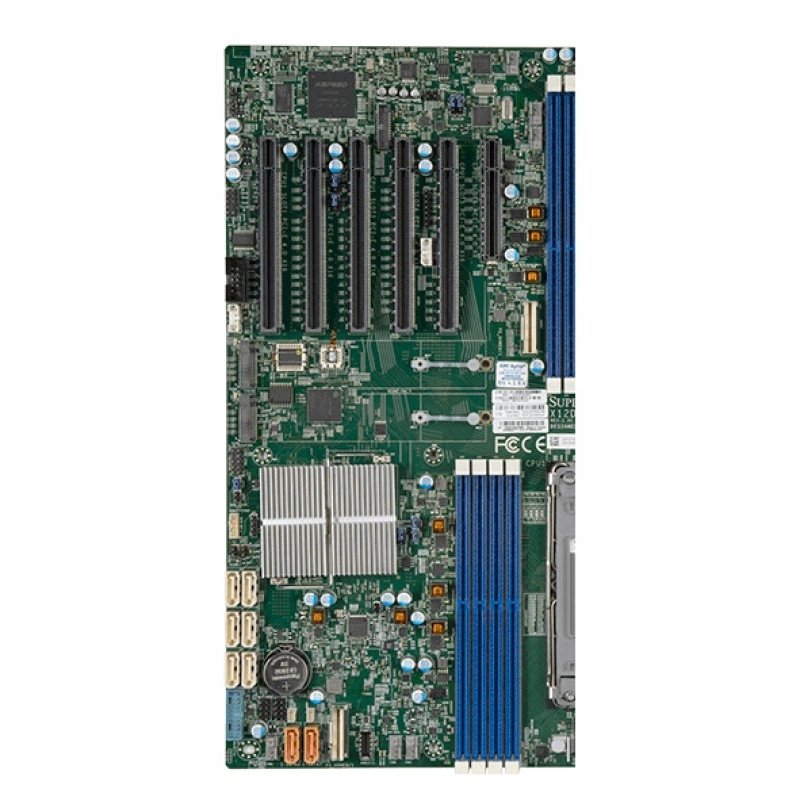

Supermicro MBD-X12DAI-N6-B материнская плата E-ATX

Основная информация о материнской плате Supermicro MBD-X12DAI-N6-B

Supermicro MBD-X12DAI-N6-B объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверных конфигураций с несколькими процессорными узлами. Аппаратное исполнение платы — X12DAI-N6. Вычислительная платформа: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.

Формат платы — E-ATX. Её габариты составляют 12" x 13" (30.48cm x 33.02cm). Системная логика: Intel C621A. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память, DDR4-3200MHz, в 16 разъёмов DIMM. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 2 LAN с Intel i210 Gigabit Ethernet-контроллер. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X12DAI-N6 сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
• Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
• Оперативная память: 16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память, DDR4-3200MHz, в 16 разъёмов DIMM.
• Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
• Сеть: 2 LAN с Intel i210 Gigabit Ethernet-контроллер.
• SATA: Intel C621A контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: Интерфейс M.2: 2 PCIe 4.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key.
• PCIe: 1 PCIe 4.0 x8,; 5 PCIe 4.0 x16.
• USB: 2 USB 3.2 Gen2 порт(ы) (1 сзади type A; 1 через внутреннюю колодку); 6 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 4 сзади).
• Управление: ASPEED AST2600 BMC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12DAI-N6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память, DDR4-3200MHz, в 16 разъёмов DIMM; 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-745BAC-R1K23B-SQ. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12DAI-N6. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1205L-P4IC-FXC — 2 шт., Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00115-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00115-0N. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
