Артикул: MBD-X12DPG-QT6-B
Наличие уточняйте

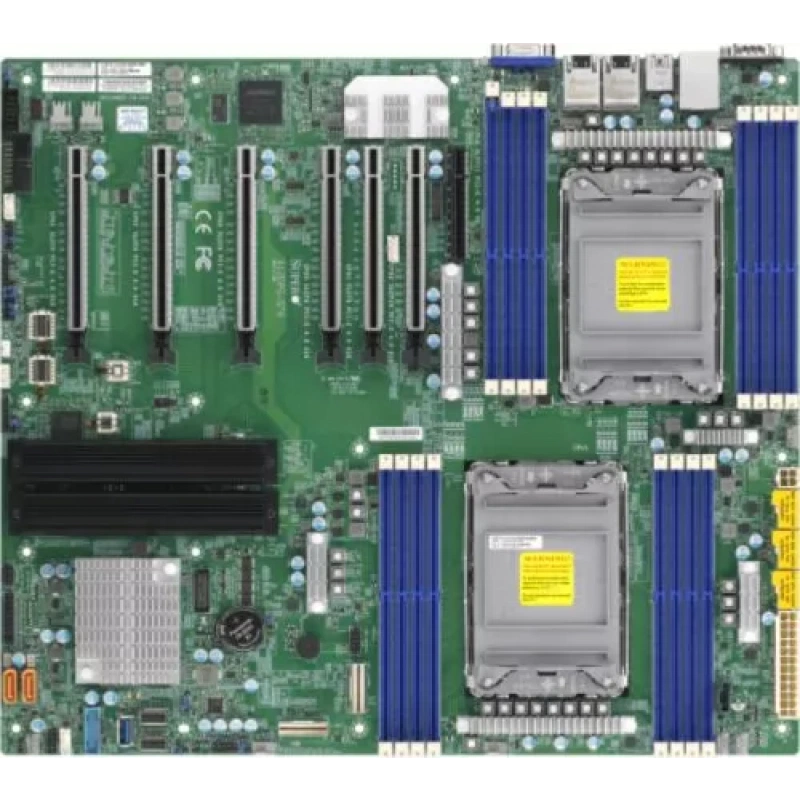

Материнская плата E-ATX Supermicro MBD-X12DPG-QT6-B
Цена последней отгрузки со склада:
141 560 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X12DPG-QT6-B
Supermicro MBD-X12DPG-QT6-B — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель X12DPG-QT6. Процессорная платформа: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
Формат платы — Проприетарный. Её габариты составляют 15.12" x 13.2" (38.43cm x 33.53cm). Системная логика: Intel C621A. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.
Память и её ёмкость: 16 разъёмов DIMM; До 6TB Intel Optane Persistent память 200 серии; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 6TB Intel Optane DC Persistent память в память mode.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 6TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM; До 6TB Intel Optane DC Persistent память в память mode.. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 2 LAN с Intel X550 10GBase-T Ethernet-контроллер. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.
Функциональные возможности
Плата X12DPG-QT6 задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.
Управление: ASPEED AST2600 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.
Технические особенности
- Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
- Форм-фактор и габариты: Проприетарный; 15.12" x 13.2" (38.43cm x 33.53cm).
- Оперативная память: 16 разъёмов DIMM; До 6TB Intel Optane Persistent память 200 серии; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 6TB Intel Optane DC Persistent память в память mode.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 6TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM; До 6TB Intel Optane DC Persistent память в память mode..
- Тип и режимы памяти: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS).
- Сеть: 2 LAN с Intel X550 10GBase-T Ethernet-контроллер.
- SATA: Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы).
- M.2: Интерфейс M.2: 2 PCIe 4.0 x4, RAID 0 & 1; Формат: 2242/2260/2280/22110; Ключ: M-Key.
- PCIe: 1 PCIe 4.0 x8,; 6 PCIe 4.0 x16.
- USB: 5 USB 3.1 Gen1 порт(ы) (4 сзади type A; 1 сзади type C); 5 USB 3.0 портов, 4 USB 2.0 портов.
- Управление: ASPEED AST2600 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X12DPG-QT6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: 16 разъёмов DIMM; До 6TB Intel Optane Persistent память 200 серии; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 6TB Intel Optane DC Persistent память в память mode.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 6TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM; До 6TB Intel Optane DC Persistent память в память mode.; 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-747BTQ-R2K04B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X12DPG-QT6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 16 разъёмов DIMM; До 6TB Intel Optane Persistent память 200 серии; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 6TB Intel Optane DC Persistent память в память mode.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 6TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM; До 6TB Intel Optane DC Persistent память в память mode.; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер |
| X12DPG-QBT6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 6TB Intel Optane DC Persistent память в память mode.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 6TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM; До 6TB Intel Optane DC Persistent память в память mode.; 2 LAN с Broadcom BCM57416 10GBase-T |
| X12DPG-U6 | 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-2933MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8GB Unbufferred ECC Intel Optane Persistent память, DDR4-2933MHz, в 32 разъёма DIMM |
| X12DPG-QR | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 32 разъёма DIMM; До 8GB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8GB Unbufferred ECC Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 32 разъёма DIMM |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X12DPG-QT6. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1205L-P4IC-FXC — 2 шт., Заглушка I/O MCP-260-00150-0N — 1 шт., Кабели SATA CBL-0044L — 2 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-X12DPG-QT6-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 16 разъёмов DIMM; До 6TB Intel Optane Persistent память 200 серии; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 6TB Intel Optane DC Persistent память в память mode.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 6TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM; До 6TB Intel Optane DC Persistent память в память mode.
- Ёмкость модулей DIMM
- 16GB, 32GB, 64GB, 128GB, 256GB; LRDIMM: 128GB, 256GB; RDIMM: 64GB, 128GB
- Количество разъёмов DIMM
- 16
- Тип и скорость памяти
- 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS)
Процессорная подсистема
- Поддерживаемые процессоры
- 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s
- Сокет процессора
- LGA-4189
- Тепловой пакет CPU
- До 270W
- Чипсет
- Intel C621A
- Ядра и потоки
- До 40 ядер
- Количество процессорных разъёмов
- 2
Интерфейсы и расширение
- Видеовыходы
- 1 VGA D-Sub разъём порт(ы)
- Графический контроллер
- 1 ASPEED AST2600 BMC порт(ы)
- Звуковая подсистема
- 7.1 HD Audio колодка
- Порты USB
- 5 USB 3.1 Gen1 порт(ы) (4 сзади type A; 1 сзади type C); 5 USB 3.0 портов, 4 USB 2.0 портов
- Последовательные порты
- 1 COM; 1 COM
- Сетевые контроллеры
- 2 LAN с Intel X550 10GBase-T Ethernet-контроллер
- Слоты PCIe
- 1 PCIe 4.0 x8,; 6 PCIe 4.0 x16
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Комплект: CPU carrier SKT-1205L-P4IC-FXC
- 2 шт.; CPU carrier для 3rd поколения Intel Xeon Scalable процессоры
- Комплект: Заглушка I/O MCP-260-00150-0N
- 1 шт.; X12DPG-QT6 Заглушка I/O
- Комплект: Кабели SATA CBL-0044L
- 2 шт.; 57.5 cm SATA плоский S-S PBF
Конструкция и условия эксплуатации
- Габариты
- 15.12" x 13.2" (38.43cm x 33.53cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Проприетарный
Накопители
- SATA DOM
- 2 Super DOM (Disk on Module) порт с build power
- Контроллер и порты SATA
- Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы)
- Разъёмы M.2
- Интерфейс M.2: 2 PCIe 4.0 x4, RAID 0 & 1; Формат: 2242/2260/2280/22110; Ключ: M-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 10x 4-pin разъёмы вентиляторов (До 10 вентиляторов); Мониторинг состояния для регулировки оборотов; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- RoHS; Поддержка Node Manager; Аппаратная защита CPU при перегреве; Контроль вскрытия корпуса
- Контроль напряжений
- VBAT, Поддержка утилиты мониторинга, HT, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 5+1 фазы импульсного регулятора напряжения, 10 -fan состояние
- Светодиодные индикаторы
- UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
- Управление питанием
- Управление питанием ACPI
Управление и безопасность
- Аппаратная безопасность
- Trusted Platform Module (TPM) 2.0
- Программное обеспечение управления
- SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
- Тип BIOS
- AMI UEFI
- Удалённое управление IPMI
- ASPEED AST2600 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN
- Функции BIOS
- Plug and Play (PnP); ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
Отзывы о товаре
Вопросы о товаре
Какие требования к CPU нужно заранее проверить при выборе платы под LGA4189?
Как большой объем памяти DDR4 и 16 слотов влияют на риск неверной комплектации?
Сколько дисков можно подключить и где может возникнуть компромисс между SATA и M.2?
Что означает наличие RAID для проектирования подсистемы хранения в этой плате?
Какие требования по сети и охлаждению стоит учесть, если система рассчитана на активную эксплуатацию?
