Артикул: MBD-X12SPL-LN4F

Наличие уточняйте

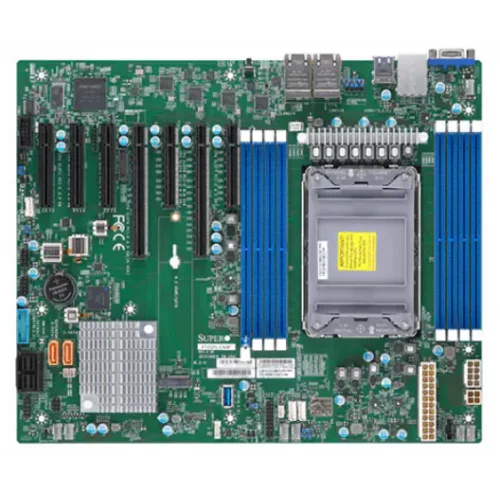

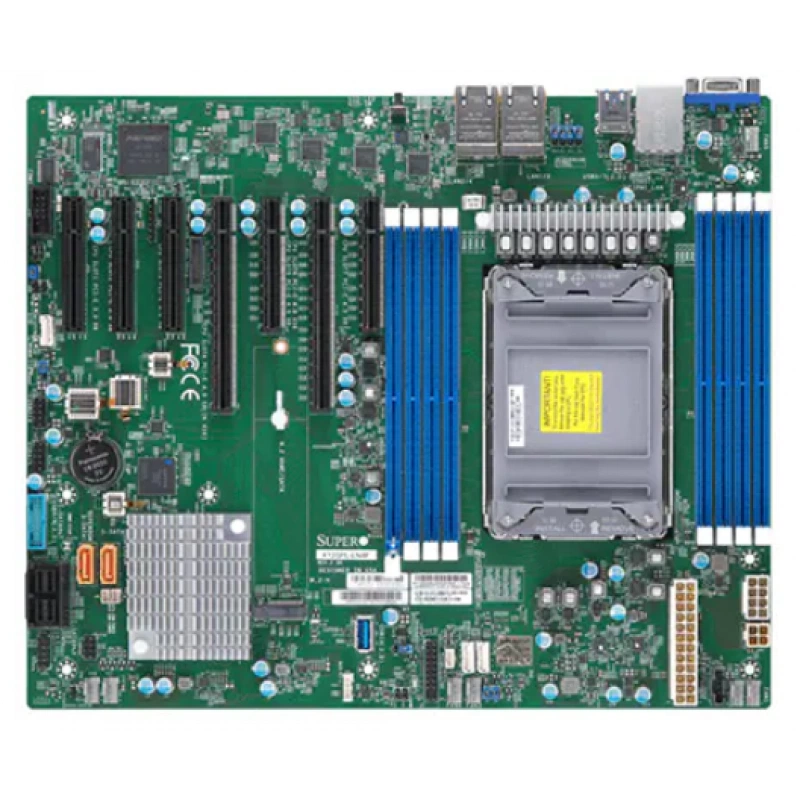

Supermicro MBD-⁠X12SPL-⁠LN4F материнская плата ATX

Цена последней отгрузки со склада:

86 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SPL-LN4F

Supermicro MBD-X12SPL-LN4F - серверная материнская плата форм-фактора ATX для односокетных платформ Intel Xeon Scalable 3-го поколения с сокетом LGA4189 (сокет P+) и чипсетом Intel C621A. Модель ориентирована на серверные и рабочие системы, где требуется поддержка DDR4 ECC RDIMM и LRDIMM, применение Intel Optane persistent memory, а также совместимость с процессорами с TDP до 270 Вт. Плата рассчитана на построение конфигураций с высокой емкостью памяти и стабильной работой в серверном сегменте.

Поддерживается до 2 ТБ 3DS ECC RDIMM DDR4-3200 МГц, до 2 ТБ 3DS ECC LRDIMM DDR4-3200 МГц и до 2 ТБ постоянной памяти Intel Optane в 8 слотах DIMM. Форм-фактор ATX определяет установку в совместимые корпуса, а сокет LGA4189 и чипсет Intel C621A задают аппаратную платформу для соответствующих серверных процессоров Intel Xeon Scalable. Модель подходит для систем, где важны большой объем памяти, серверная совместимость и поддержка специализированных модулей памяти.

Функциональные возможности

Плата X12SPL-LN4F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP.
  • Форм-фактор и габариты: ATX; 12.1" x 10" (30.73cm x 25.4cm).
  • Оперативная память: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM.
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 4 LAN с Intel i210 Gigabit Ethernet-контроллер; 4 RJ45 Gigabit Ethernet LAN портов.
  • SATA: Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 4.0 x16,; 1 PCIe 4.0 x8 (в физическом слоте x16),; 2 PCIe 4.0 x8,; 3 PCIe 3.0 x8.
  • USB: 6 USB 2.0 порт(ы) (4 через внутреннюю колодку; 2 сзади); 5 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 2 сзади; 1 type A).
  • Управление: ASPEED AST2600 BMC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12SPL-LN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-213LT-600LPB, CSE-LA26E1C4-R609LP. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12SPL-LN4F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 4 LAN с Intel i210 Gigabit Ethernet-контроллер; 4 RJ45 Gigabit Ethernet LAN портов
X12SPZ-LN4F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM; 4 LAN с 1GbE с Intel I350-AM4; 4 RJ45 Gigabit Ethernet LAN портов
X12SPM-LN4F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; 4 LAN с 1GbE с Intel I350-AM4; 4 RJ45
X12SPL-F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SPL-LN4F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12SPL-LN4F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Тип и скорость памяти
3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Порты USB
6 USB 2.0 порт(ы) (4 через внутреннюю колодку; 2 сзади); 5 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 2 сзади; 1 type A)
Последовательные порты
1 COM порт(ы) (1 колодка)
Сетевые контроллеры
4 LAN с Intel i210 Gigabit Ethernet-контроллер
Сетевые порты
4 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
1 PCIe 4.0 x16,; 1 PCIe 4.0 x8 (в физическом слоте x16),; 2 PCIe 4.0 x8,; 3 PCIe 3.0 x8

Конструкция и условия эксплуатации

Габариты
12.1" x 10" (30.73cm x 25.4cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, RoHS, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, RoT
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, HT, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 7-fan состояние
Контроль температуры
Защита CPU при перегреве; PECI
Светодиодные индикаторы
Индикатор состояния Suspend; UID/удалённый UID; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Аппаратная защита CPU при перегреве

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.2; SMBIOS 3.0 или новее; UEFI 2.7

Отзывы о товаре

Назар Фролов20.08.2025

5/5

Плату взяли для обновления серверной машины на Xeon Scalable третьего поколения. После сборки сервер загрузился, 8 слотов под DDR4 ECC тоже пригодились, память подтянулась без ручной возни. В корпус ATX встала нормально, ничего переделывать не пришлось.

Плюсы товара

Память подтянулась без ручной возни

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Планируете много памяти и используете специализированные модули: что важно проверить перед установкой?

Эта плата рассчитана на DDR4-3200 в 8 слотах DIMM и поддерживает 3DS ECC RDIMM, 3DS ECC LRDIMM и Intel Optane persistent memory. Убедитесь, что в проекте используются именно эти типы модулей и конфигурация DIMM соответствует числу слотов.

Какие ограничения по процессорной части нужно учитывать, если планируете сервер на базе Xeon Scalable?

Плата ориентирована на односокетные платформы Intel Xeon Scalable 3-го поколения и рассчитана на сокет LGA4189 (P+). Также указан максимальный TDP процессора до 270 Вт — заложите соответствующее питание и охлаждение для выбранного CPU.

Если нужен высокий объем памяти до предела, какие организационные моменты стоит заранее учесть?

Максимальная емкость памяти заявлена до 2 ТБ в 8 слотах DIMM. При подборе конфигурации заранее рассчитайте, как распределятся модули по слотам, чтобы не упереться в лимит емкости на вашей целевой нагрузке.

Зачем учитывать режимы питания процессора и как снизить риск проблем при сборке?

Для питания предусмотрены разъемы: главный 24 pin и питание процессора не указано отдельным разъемом в атрибутах, но в описании акцент сделан на серверную платформу. Чтобы снизить риск ошибок, перед сборкой подтвердите, что в вашем корпусе/БП есть все необходимые разъемы под эту плату, опираясь на указанные входы питания в карточке.

Какие сценарии расширения стоит рассмотреть, если вы упираетесь в возможности платформы?

Так как это материнская плата под однопроцессорную платформу Xeon Scalable с поддержкой специализированных модулей памяти, основное планирование обычно сводится к тому, чтобы выбранный набор памяти и Optane persistent memory не конфликтовал по логике конфигурации DIMM. Для расширений ориентируйтесь на приоритеты вашего проекта и доступные ресурсы платформы.
