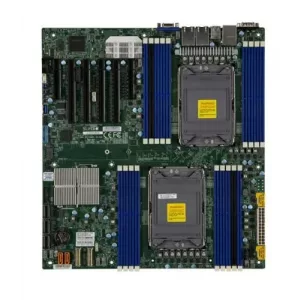

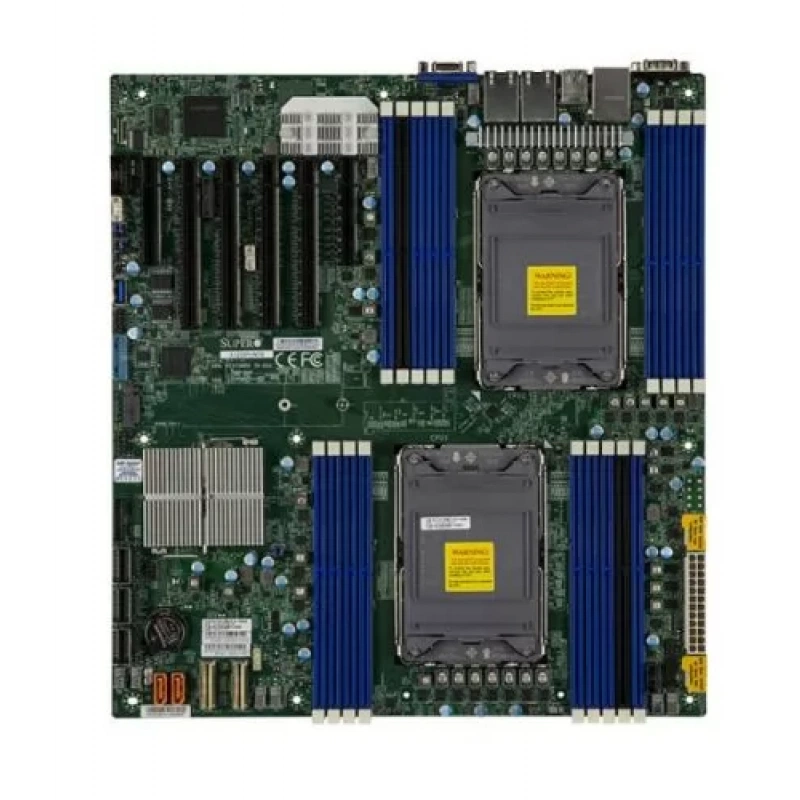

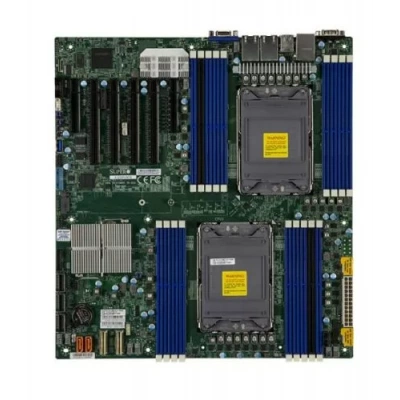

Supermicro MBD-X12DPI-NT6-B материнская плата E-ATX
Цена последней отгрузки со склада:
145 480 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X12DPI-NT6-B
Материнская плата Supermicro MBD-X12DPI-NT6-B форм-фактора E-ATX рассчитана на платформу Intel с двумя сокетами LGA4189 и чипсетом Intel C621A. Модель поддерживает 18 слотов памяти DDR4, до 4000 ГБ ОЗУ и частоту до 3200 МГц без разгона. Для накопителей предусмотрены 1 разъем M.2, 14 портов SATA 6 Гбит/с и режимы RAID 0, 1, 5, 10, а для расширения доступны 6 слотов PCI Express и 4 слота PCIe x16. Такая конфигурация подходит для серверных и высокоплотных вычислительных систем, где важны большой объем памяти, широкий набор накопителей и развитая система расширения.
На задней панели предусмотрены 2 сетевых порта RJ-45, 4 порта USB 3.2 Gen1, видеовыход VGA (D-Sub) и служебные порты COM. Внутренние разъемы включают 2 порта USB 2.0 (9 pin) и 2 порта USB 3.0 Gen 1. Плата поддерживает сетевой адаптер со скоростью 10 Гбит/с, а также оснащена кнопкой Flash BIOS. Для питания используются основной разъем 24 pin и разъем CPU 8 pin. На плате предусмотрены 8 разъемов для корпусных вентиляторов 4 pin.
Модель подходит для платформ, где нужны два процессора LGA4189, поддержка большого массива SATA-накопителей, несколько плат расширения и расширенные возможности по памяти. Форм-фактор E-ATX и набор интерфейсов делают плату практичной основой для серверных конфигураций и рабочих узлов с высокой плотностью компонентов.
Функциональные возможности
Плата X12DPi-NT6 задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.
Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.
Технические особенности
- Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
- Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
- Оперативная память: 18 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; P1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; До 4TB RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 18 DIMM slotsP1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только..
- Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM.
- Сеть: 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 Gigabit Ethernet LAN портов.
- SATA: Intel C621A контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 14 SATA3 (6Gbps) порт(ы).
- M.2: Интерфейс M.2: 1 PCIe 4.0 x4; Формат: 2280/22110; Ключ: M-Key.
- PCIe: 4 PCIe 4.0 x16,; 2 PCIe 4.0 x8.
- USB: 7 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 4 сзади; 1 type A); 2 USB 2.0 порт(ы) (2 через внутреннюю колодку).
- Управление: ASPEED AST2600 BMC.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X12DPi-NT6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: 18 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; P1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; До 4TB RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 18 DIMM slotsP1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-LA26E1C4-R609LP, CSE-LA25TQC-R609LP. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X12DPi-NT6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 18 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; P1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; До 4TB RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 18 DIMM slotsP1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 Gigabit Ethernet LAN портов |
| X12DPi-N6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 18 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; P1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 18 DIMM slotsP1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; 2 LAN с Intel i350 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов |
| X12DPL-NT6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 185W TDP, Два UPI До 11.2 GT/s | 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10 Gigabit Ethernet LAN портов |
| X12DAI-N6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память, DDR4-3200MHz, в 16 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X12DPi-NT6. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1205L-P4IC-FXC — 2 шт., Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X12DPI-NT6-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 18 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; P1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; До 4TB RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 18 DIMM slotsP1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.
- Ёмкость модулей DIMM
- LRDIMM: 256GB; RDIMM: 256GB
- Количество разъёмов DIMM
- 18
- Тип и скорость памяти
- 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM
Процессорная подсистема
- Поддерживаемые процессоры
- 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s
- Сокет процессора
- LGA-4189
- Тепловой пакет CPU
- До 270W
- Чипсет
- Intel C621A
- Ядра и потоки
- До 40 ядер
- Количество процессорных разъёмов
- 2
Интерфейсы и расширение
- Видеовыходы
- 2 VGA (1 сзади bezel, 1 передняя панель) порт(ы)
- Порты USB
- 7 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 4 сзади; 1 type A); 2 USB 2.0 порт(ы) (2 через внутреннюю колодку)
- Последовательные порты
- 2 COM порт(ы) (1 колодка; 1 сзади)
- Сетевые контроллеры
- 2 LAN с 10GBase-T с Intel X550
- Сетевые порты
- 2 RJ45 10 Gigabit Ethernet LAN портов
- Слоты PCIe
- 4 PCIe 4.0 x16,; 2 PCIe 4.0 x8
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Комплект: CPU carrier SKT-1205L-P4IC-FXC
- 2 шт.; CPU carrier для 3rd поколения Intel Xeon Scalable процессоры
- Комплект: Заглушка I/O MCP-260-00042-0N
- 1 шт.; Стандартная заглушка I/O
- Комплект: Кабели интерфейсов CBL-0044L
- 2 шт.; 57.5 cm SATA плоский S-S PBF
Конструкция и условия эксплуатации
- Габариты
- 12" x 13" (30.48cm x 33.02cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- E-ATX
Накопители
- Контроллер и порты SATA
- Intel C621A контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 14 SATA3 (6Gbps) порт(ы)
- Разъёмы M.2
- Интерфейс M.2: 1 PCIe 4.0 x4; Формат: 2280/22110; Ключ: M-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов
- Дополнительные функции
- WOL, UID, RoHS, Поддержка Node Manager, Две зоны охлаждения, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, SDDC, RoT, NCSI колодка
- Контроль напряжений
- VBAT, Температура системы, Температура PCH, Контроль напряжений CPU, Температура памяти, Температура CPU, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Напряжения памяти, 8 -fan состояние, Температура сетевого контроллера
- Светодиодные индикаторы
- Индикатор питания; Индикатор активности BMC/IPMI; UID/удалённый UID
Управление и безопасность
- Аппаратная безопасность
- Trusted Platform Module (TPM) 2.0
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
- Тип BIOS
- AMI UEFI
- Удалённое управление IPMI
- ASPEED AST2600 BMC
