Артикул: MBD-X12SPM-LN6TF-B

Наличие уточняйте

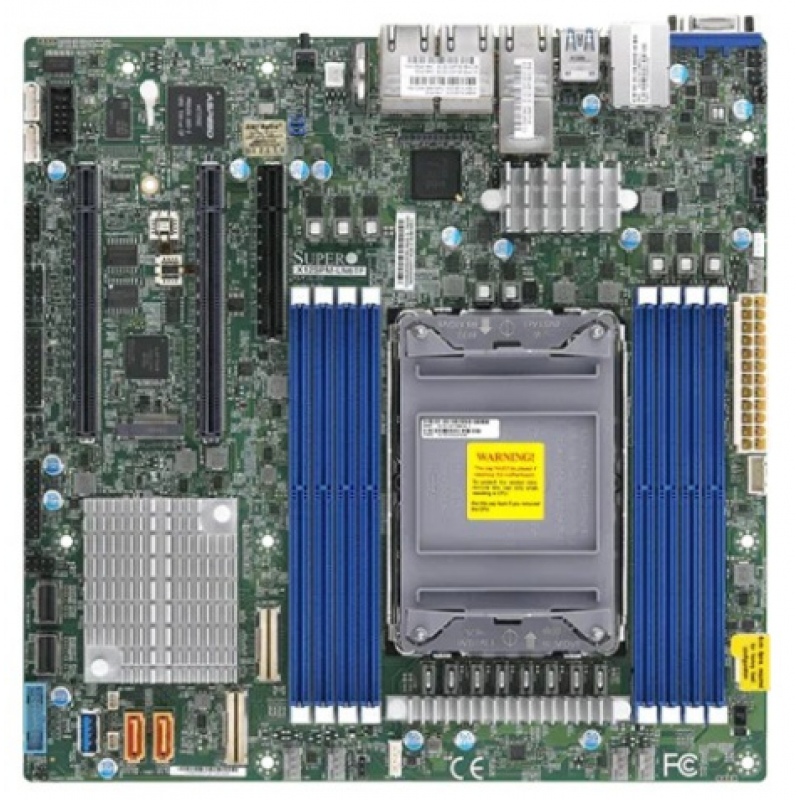

Материнская плата Supermicro MBD-⁠X12SPM-⁠LN6TF-⁠B mATX

Цена последней отгрузки со склада:

87 735 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SPM-LN6TF-B в формате mATX

Материнская плата Supermicro MBD-X12SPM-LN6TF-B выполнена в форм-факторе mATX и рассчитана на процессоры Intel под сокет LGA4189. Модель построена на чипсете Intel C621A и предназначена для серверных систем, где требуется высокая плотность интерфейсов, расширенная поддержка памяти DDR4 и возможность работы с несколькими накопителями и сетевыми подключениями. Зеленый текстолит соответствует типичному серверному исполнению платы.

Плата поддерживает 8 слотов DDR4 и максимальный объем памяти до 2048 ГБ. В конфигурации хранения предусмотрены 10 портов SATA, 1 разъем M.2 и режим SATA RAID 0 / 1. Для расширения доступны 2 слота PCIe x16 версии 4.0. На задней панели размещены 7 сетевых портов RJ-45, видеовыход VGA (D-Sub), а также USB-порты: 2 x USB 2.0 и 2 x USB 3.2 Gen 1. Скорость сетевого адаптера составляет 1 Гбит/с и 10 Гбит/с, что делает модель удобной для серверных конфигураций с разными сетевыми задачами.

Для питания используются основной разъем 24 pin и разъем питания процессора 8 pin. Дополнительно указаны отсутствие встроенного процессора, Wi-Fi и подсветки элементов платы. Совместимость с процессорами Intel и сокет LGA4189 позволяет применять плату в соответствующих серверных платформах, где важны масштабируемость памяти, развитые интерфейсы и поддержка высокоскоростного расширения.

Функциональные возможности

Функциональность X12SPM-LN6TF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP.
  • Форм-фактор и габариты: microATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s.
  • Тип и режимы памяти: ECC, DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 4 LAN с 1GbE с Intel I350-AM4; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 Gigabit Ethernet LAN портов; 4 RJ45.
  • SATA: Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2280, 22110; Ключ: M-Key.
  • PCIe: 2 PCIe 4.0 x16,; 1 PCIe 4.0 x8,; 2 PCIe 4.0 x8 SlimSAS разъём.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; 5 вентиляторов с контролем оборотов; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12SPM-LN6TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; ECC, DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-213LT-600LPB, CSE-LA26E1C4-R609LP. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X12SPM-LN6TF3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; 4 LAN с 1GbE с Intel I350-AM4; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 Gigabit Ethernet LAN портов; 4 RJ45
X12SPM-LN4F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; 4 LAN с 1GbE с Intel I350-AM4; 4 RJ45
X12SPM-TF3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10GBase-T портов
X12SPO-NTF3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10 Gigabit Ethernet LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SPM-LN6TF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1205L-P4IC-FXC — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00130-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X12SPM-LN6TF-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s
Ёмкость модулей DIMM
LRDIMM 3DS: 128GB, 256GB; LRDIMM: 64GB, 128GB; RDIMM: 8GB, 16GB, 32GB, 64GB
Количество разъёмов DIMM
8
Тип и скорость памяти
ECC, DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Последовательные порты
1 COM
Сетевые контроллеры
4 LAN с 1GbE с Intel I350-AM4; 2 LAN с 10GBase-T с Intel X550
Сетевые порты
2 RJ45 10 Gigabit Ethernet LAN портов; 4 RJ45
Слоты PCIe
2 PCIe 4.0 x16,; 1 PCIe 4.0 x8,; 2 PCIe 4.0 x8 SlimSAS разъём

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: CPU carrier SKT-1205L-P4IC-FXC
1 шт.; CPU carrier для 3rd поколения Intel Xeon Scalable процессоры
Комплект: Заглушка I/O MCP-260-00130-0N
1 шт.; Стандартная заглушка I/O для X12SPM-LN6TF с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5 cm SATA плоский S-S PBF

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 60°C (32°F - 140°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
microATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2280, 22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; 5 вентиляторов с контролем оборотов; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
WOL, UID, RoHS, M.2 NGFF разъём, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Управление питанием ACPI
Контроль напряжений
VBAT, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 5 -fan состояние, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V
Контроль температуры
Защита CPU при перегреве; PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.0; Пробуждение по RTC; SMBIOS 3.0 или новее

Отзывы о товаре

Анатолий Демидов25.04.2025

5/5

Ставили в компактный серверный корпус, поэтому заранее смотрели, как лягут кабели и где останется место под накопители. Плата заняла свое место, после запуска система увидела все SSD, а по сети поднялись и 1 Гбит, и 10 Гбит линк. Дальше только проверили доступ из консоли и оставили в работе.

Плюсы товара

Сеть и накопители появились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости нужно проверить перед установкой MBD-X12SPM-LN6TF-B в сервер: сокет, чипсет и платформа?

Перед установкой убедитесь, что серверная платформа рассчитана на сокет LGA4189 и поддерживает чипсет Intel C621A. Иначе плата может не запуститься или потребуются несовместимые компоненты.

Хватит ли 8 слотов DDR4 и максимума 2048 ГБ под ваш план емкости, и какие ошибки возможны?

Если целевая емкость памяти близка к 2048 ГБ, важно правильно распланировать установку модулей по 8 слотам DDR4. Ошибка с конфигурацией модулей приведет к тому, что вы не получите нужный объем.

При какой конфигурации хранения вы упретесь в число SATA-разъемов и как это влияет на выбор SSD/HDD?

Встроено 10 портов SATA и 1 разъем M.2, поэтому при большом количестве накопителей часть устройств нужно планировать либо по SATA, либо по M.2. Это влияет на то, какие диски вы сможете подключить без компромиссов по количеству.

Что учесть при выборе режима RAID и зачем оценивать поддержку RAID 0/1 именно для вашей схемы отказоустойчивости?

Плата поддерживает RAID 0 и RAID 1, поэтому нельзя ожидать RAID-5/6 по этой модели. Перед внедрением выберите схему, которая соответствует вашим требованиям к производительности и сохранности данных.

Если в проекте важна сеть 1/10 Гбит/с и есть 7 RJ-45 портов, как избежать неправильной сетевой разводки?

Наличие 7 портов RJ-45 с скоростями 1 Гбит/с и 10 Гбит/с важно для проектирования uplink и сегментации. Нужно заранее согласовать, какие порты будут работать на 10 Гбит/с в вашей сети и как это ложится на требования коммутаторов и кабельную инфраструктуру.
