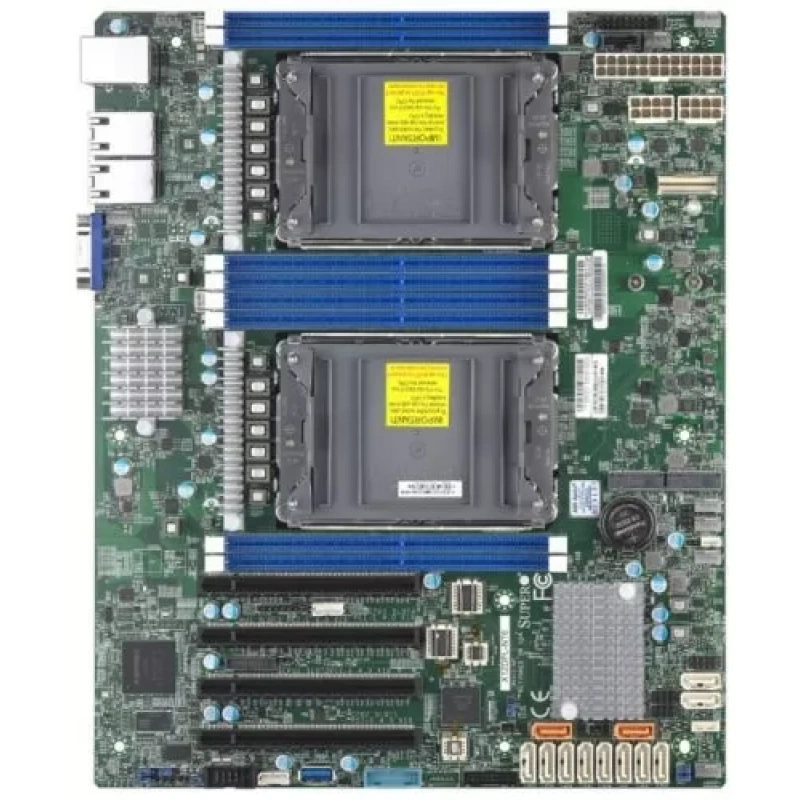

Supermicro MBD-X12DPL-NT6-B материнская плата ATX
Цена последней отгрузки со склада:
115 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X12DPL-NT6-B
Материнская плата Supermicro MBD-X12DPL-NT6-B форм-фактора ATX рассчитана на платформу Intel с двумя сокетами LGA4189 и чипсетом Intel C621A. Модель ориентирована на серверные конфигурации, где требуется поддержка двух процессоров, большого объема памяти и нескольких накопителей. Плата работает с памятью DDR4, поддерживает 8 слотов ОЗУ, до 2048 ГБ памяти и частоту до 3200 МГц без разгона. Для хранения данных предусмотрены 2 разъема M.2 и 12 портов SATA 6 Гбит/с с поддержкой RAID, а для расширения доступны 6 слотов PCI Express и 4 слота PCIe x16. Такая конфигурация подходит для серверов, систем хранения и многопроцессорных платформ, где важны плотность подключения и стабильная базовая архитектура.
На плате предусмотрены 2 сетевых порта RJ-45, видеовыход VGA и 2 порта USB 3.2. Питание подается через основной разъем 24 pin и разъем CPU 8 + 8 pin. Отсутствие встроенного звукового адаптера соответствует серверному назначению устройства. Для охлаждения системы предусмотрены 8 разъемов для корпусных вентиляторов 4 pin, что позволяет организовать подключение нескольких вентиляторов в совместимом корпусе.
Модель применяется в платформах, где нужны два процессорных разъема LGA4189, поддержка большого массива накопителей SATA, несколько слотов расширения и достаточный запас по памяти. Форм-фактор ATX упрощает установку в совместимые корпуса, а набор сетевых и служебных интерфейсов делает плату практичной для серверных сборок.
Функциональные возможности
Плата X12DPL-NT6 задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.
Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.
Технические особенности
- Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 185W TDP, Два UPI До 11.2 GT/s.
- Форм-фактор и габариты: ATX; 12.23" x 10" (31.06cm x 25.4cm).
- Оперативная память: 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s.
- Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM.
- Сеть: 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10 Gigabit Ethernet LAN портов.
- SATA: Intel C621A контроллер для 12 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
- M.2: Интерфейс M.2: 1 PCIe 4.0 x4; 1 PCIe 4.0 x4; Формат: 2280/22110, 2280; Ключ: M-Key, M-Key.
- PCIe: 4 PCIe 4.0 x16.
- Управление: ASPEED AST2600 BMC.
- Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро X12DPL-NT6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 185W TDP, Два UPI До 11.2 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-LA26E1C4-R609LP, CSE-LA25TQC-R609LP. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X12DPL-NT6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 185W TDP, Два UPI До 11.2 GT/s | 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10 Gigabit Ethernet LAN портов |
| X12DPi-NT6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 18 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; P1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; До 4TB RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 18 DIMM slotsP1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 Gigabit Ethernet LAN портов |
| X12DPL-i6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 185W TDP, Два UPI До 11.2 GT/s | 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 |
| X12DPi-N6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 18 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; P1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 18 DIMM slotsP1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; 2 LAN с Intel i350 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X12DPL-NT6. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1205L-P4IC-FXC — 2 шт., Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00156-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
При комплектации могут понадобиться CBL-0044L, MCP-260-00156-0N. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X12DPL-NT6-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s
- Ёмкость модулей DIMM
- 256GB; LRDIMM: 256GB; RDIMM: 256GB
- Количество разъёмов DIMM
- 8
- Тип и скорость памяти
- 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM
Процессорная подсистема
- Поддерживаемые процессоры
- 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 185W TDP, Два UPI До 11.2 GT/s
- Сокет процессора
- LGA-4189
- Тепловой пакет CPU
- До 185W
- Чипсет
- Intel C621A
- Количество процессорных разъёмов
- 2
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт(ы)
- Графический контроллер
- 1 ASPEED AST2600 BMC порт(ы)
- Последовательные порты
- 1 COM
- Сетевые контроллеры
- 2 LAN с Intel X550 10GBase-T Ethernet-контроллер
- Сетевые порты
- 2 RJ45 10 Gigabit Ethernet LAN портов
- Слоты PCIe
- 4 PCIe 4.0 x16
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Комплект: CPU carrier SKT-1205L-P4IC-FXC
- 2 шт.; CPU carrier для 3rd поколения Intel Xeon Scalable процессоры
- Комплект: Заглушка I/O MCP-260-00156-0N
- 1 шт.; Заглушка I/O для X12DPL-i6/NT6 с EMI Gasket
- Комплект: Кабели интерфейсов CBL-0044L
- 2 шт.; 57.5CM SATA плоский S-S PBF
Конструкция и условия эксплуатации
- Габариты
- 12.23" x 10" (31.06cm x 25.4cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- ATX
Накопители
- SATA DOM
- 2 SATA DOM (Disk on Module) power разъём Поддержка
- Контроллер и порты SATA
- Intel C621A контроллер для 12 SATA3 (6 Gbps) портов; RAID 0,1,5,10
- Разъёмы M.2
- Интерфейс M.2: 1 PCIe 4.0 x4; 1 PCIe 4.0 x4; Формат: 2280/22110, 2280; Ключ: M-Key, M-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
- Дополнительные функции
- UID, Поддержка Node Manager, Две зоны охлаждения, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, RoT, NCSI колодка
- Контроль напряжений
- Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, 8 -fan состояние
- Контроль температуры
- Защита CPU при перегреве; PECI
- Светодиодные индикаторы
- UID/удалённый UID LED; Индикатор активности BMC/IPMI
- Управление питанием
- Управление питанием ACPI
Управление и безопасность
- Аппаратная безопасность
- Trusted Platform Module (TPM) 2.0
- Программное обеспечение управления
- SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMICFG, IPMIView для Linux/Windows, SMCIPMITool
- Тип BIOS
- AMI UEFI
- Удалённое управление IPMI
- ASPEED AST2600 BMC
