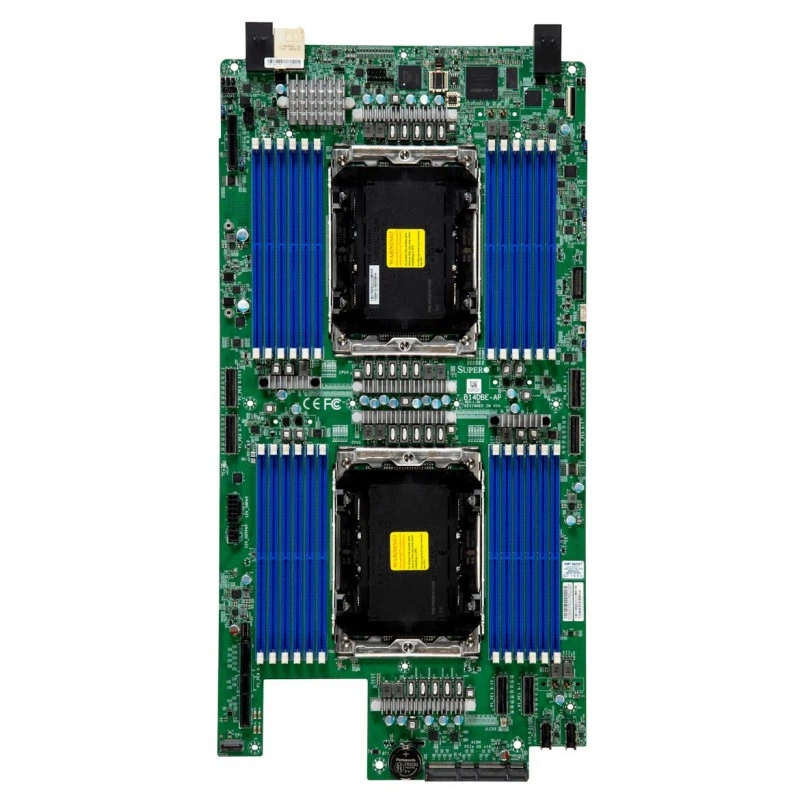

Материнская плата Supermicro B14DBE-AP MBD-B14DBE-AP

Артикул: MBD-B14DBE-AP

Наличие уточняйте

Материнская плата Supermicro B14DBE-AP MBD-B14DBE-AP

Name: Материнская плата Supermicro B14DBE-AP MBD-B14DBE-AP
Brand: SUPERMICRO
SKU: MBD-B14DBE-AP

Цена по запросу

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание материнской платы

Supermicro B14DBE-AP представляет собой двухпроцессорную плату линейки SuperBlade для SBI-622BA-1NE12-LCC, SBI-622BA-1NE12-ALC и SBI-622BA-5NE12. Исполнение предназначено исключительно для SuperServer. Плата объединяет 24 слота памяти с интерфейсами MCIO, отдельным слотом AIOM и подключением накопителей M.2 через адаптер.

Процессоры Intel Xeon

Два сокета BR (LGA-7529) поддерживают Intel Xeon серии 6900 с P-ядрами и Intel Xeon 6+. Предельный TDP процессора составляет 500W. Возможности по ядрам, потокам и кэшу зависят от выбранного CPU:

Процессоры с P-ядрами: до 128 ядер, 256 потоков и 504MB кэша.
Процессоры с E-ядрами: до 288 ядер, 288 потоков и 576MB кэша.

Память DDR5

В 24 слотах DIMM поддерживается до 6TB ECC DDR5 RDIMM со скоростью до 6400MT/s при 1DPC. Для процессоров с P-ядрами доступен вариант до 6TB ECC DDR5 MRDIMM со скоростью до 8800MT/s, также при одном модуле на канал. Поддерживаемые ёмкости отдельных модулей включают 32GB, 48GB, 64GB, 96GB, 128GB и 256GB. При использовании ECC-памяти исправляются однобитовые ошибки и обнаруживаются двухбитовые. Напряжение памяти составляет 1.1V.

Интерфейсы расширения

Кабельные интерфейсы MCIO дополняются слотами для райзер-карты и модуля AIOM. Сетевые возможности реализованы с использованием Intel E810-XXVAM2 и AIOM для LAN.

MCIO: семь разъёмов PCIe 5.0 x8.
AIOM: один слот PCIe 5.0 x16.
Райзер-карта: один слот PCIe 5.0 x16.

M.2 и конструкция платы

Два интерфейса M.2 PCIe 5.0 x4 поддерживают накопители M-Key форм-факторов 2280 и 22110. Для подключения M.2 требуется плата-адаптер AOM-B-2M5; наличие самих интерфейсов не заменяет этот компонент. Проприетарный форм-фактор имеет размеры 9.57" x 19.05" (24.31cm x 48.39cm) и рассчитан на компоновку соответствующей blade-платформы.

Управление, мониторинг и безопасность

Контролируются температуры DIMM, NVMe, PCH, периферии и системы, напряжения Vcore, Vmem и линий питания. Поддерживаются PECI/TSI, индикация активности BMC/IPMI, защита CPU при перегреве, управление питанием ACPI и включение после восстановления питания AC. На плате установлен TPM 2.0. Прошивка AMI 64MB UEFI поддерживает ACPI 6.5, UEFI 2.9 и SMBIOS 3.7 или новее. Для администрирования и диагностики предусмотрены Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperCloud Composer (SCC) и SuperServer Automation Assistant (SAA), а также плагины для стороннего ПО.

Преимущества для эксплуатации

Средства обслуживания охватывают наблюдение за работающей системой и проверку её компонентов. Supermicro Server Manager (SSM) объединяет управление и мониторинг серверов в одной консоли с веб-интерфейсом и REST API: администратор может просматривать состояние оборудования, собирать сведения о компонентах, работать с журналами событий и управлять питанием. Для каждого управляемого узла SSM требуется лицензия SFT-DCMS-SINGLE.

Super Diagnostics Offline (SDO) выполняет автономную диагностику без зависимости от установленной ОС, собирает журналы и формирует отчёты по результатам тестов. Доступны графический интерфейс, командная строка, выборочная проверка компонентов и пакетная диагностика с сохранением результатов для дальнейшего анализа.

SuperServer Automation Assistant (SAA) предоставляет командную строку для конфигурации и обновления систем, пригодную для включения в административные сценарии. Набор удалённых и расширенных функций SAA зависит от используемой лицензии.

Модульная конфигурация: AIOM и райзер-карта имеют отдельные интерфейсы PCIe 5.0 x16, дополняя семь кабельных подключений MCIO.
Диагностика узла: контроль температур DIMM и NVMe, напряжений процессоров и памяти, а также индикация BMC/IPMI дают средства наблюдения за состоянием blade-узла.

Технические характеристики MBD-B14DBE-AP

BIOS и прошивка

Возможности BIOS: ACPI 6.5 SMBIOS 3.7 или новее UEFI 2.9

Тип BIOS: AMI 64MB UEFI

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

Сетевой контроллер: два интерфейса LAN на базе Intel® Ethernet-контроллер E810-XXVAM2 AIOM для LAN

Чипсет: Система на кристалле (SoC)

Интерфейсы ввода-вывода

TPM: 1 TPM 2.0 встроенный

Конструкция и габариты

Размеры: 9.57" x 19.05" (24.31cm x 48.39cm)

Форм-фактор: Проприетарный

Мониторинг состояния

Дополнительные возможности: управление включением после восстановления питания AC поддержка аварийного отключения CPU при перегреве

Контроль напряжений: +12V,+3.3V,+3.3V дежурное питание,+5V,+5V дежурное питание,управление питанием ACPI,индикатор активности BMC/IPMI,температура DIMM,температура NVMe,температура PCH,температура периферии,интерфейс управления средой платформы (PECI)/(TSI),температура системы,Vcore,Vmem

Процессорная подсистема

Количество ядер: P-ядра: до 128C/256T; до 504MB кэш E-ядра: до 288C/288T; до 576MB кэш
Примечание: Поддержка CPU с TDP до 500W

Процессоры: Два сокета BR (LGA-7529) Процессоры Intel® Xeon® серии 6900 с P-ядрами и Intel Xeon 6+ процессоры

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 24 DIMM слотов Максимальный объём памяти (1DPC): до 6TB 6400MT/s ECC DDR5 RDIMM Максимальный объём памяти (1DPC): до 6TB 8800MT/s ECC DDR5 MRDIMM (только для P-ядер)
Поддерживаемые модули DIMM: MRDIMM:32GB, 48GB, 64GB, 96GB, 128GB, 256GB RDIMM:32GB, 48GB, 64GB, 96GB, 128GB, 256GB

Слоты расширения

Конфигурация PCI Express: 7 PCIe 5.0 x8 через MCIO разъём слотов 1 PCIe 5.0 x16 слот

Разъёмы M.2: 2 M.2 PCIe 5.0 x4 слотов (M-key 2280/22110; M.2 требует AOM-B-2M5 адаптерную карту)

Управление и программное обеспечение

Программное обеспечение: SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party)
