Материнская плата Supermicro B14DBE-S MBD-B14DBE-S

Описание материнской платы

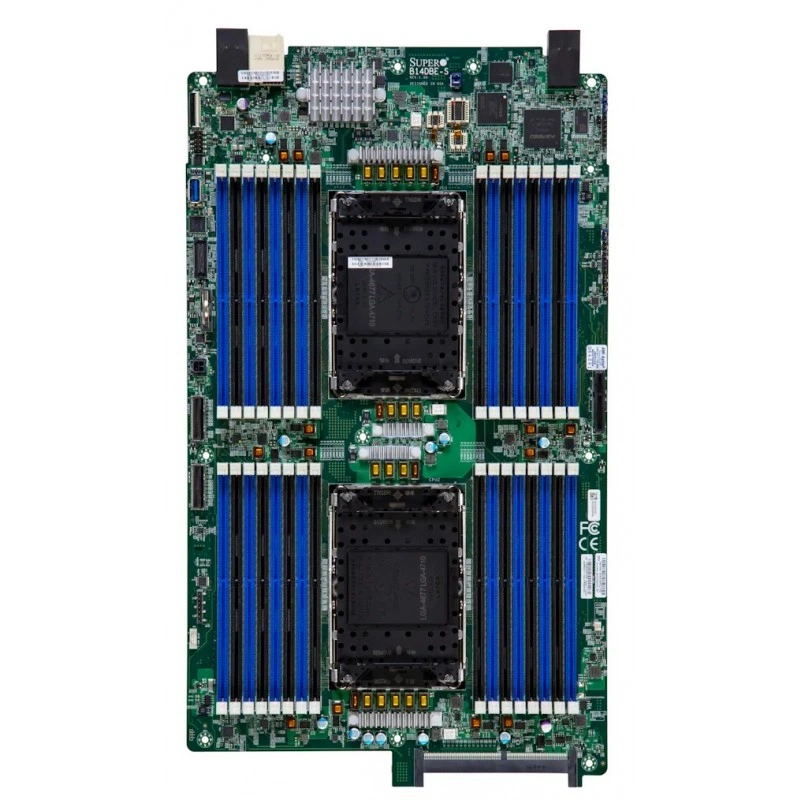

Supermicro B14DBE-S представляет двухпроцессорную платформу поколения X14 для серверных систем Supermicro. Плата относится к линейке SuperBlade и предназначена только для использования в составе SuperServer. Проприетарный форм-фактор размером 16.5" x 10" (41.91cm x 25.4cm) объединяет два процессорных сокета, 32 слота памяти и интерфейсы расширения. Конструкция рассчитана на согласованную работу с серверным модулем, его питанием, охлаждением и подключаемой периферией.

Особенности платформы и варианты DDR5

Плата поддерживает процессоры Intel Xeon серий 6700/6500 с P-ядрами или серии 6700 с E-ядрами. Для них используются два сокета LGA-4710, Socket E2, при допустимом TDP CPU до 350W. Вычислительная подсистема сочетается с регистровой памятью DDR5 и аппаратным контролем ECC.

Тридцать два слота DIMM позволяют использовать схемы 1DPC и 2DPC, то есть один или два модуля на канал. Конфигурация с RDIMM при 1DPC достигает 4TB и скорости до 6400MT/s. Для более ёмкого заполнения поддерживаются конфигурации RDIMM, включая 3DS, объёмом до 8TB. Режим MRDIMM при 1DPC рассчитан на объём до 1TB и скорость до 8000MT/s, только с процессорами с P-ядрами. Рабочая скорость зависит от типа памяти и выбранной схемы заполнения.

• RDIMM: поддерживаются модули 16GB, 32GB, 64GB, 128GB и 256GB.
• MRDIMM: поддерживаются модули 32GB и 64GB для конфигураций с P-ядрами.
• Электрические параметры: напряжение памяти 1.1V; ECC исправляет однобитовые и обнаруживает двухбитовые ошибки.

Расширение и два накопителя M.2

Подключение дополнительных устройств организовано через слот SIOM PCIe 4.0 и разъёмы MCIO с интерфейсом PCIe 5.0 x8. Это разные точки расширения серверного узла: SIOM используется для соответствующего модуля, а MCIO обеспечивает соединение с периферией через подходящие кабели и платы. Набор установленного оборудования определяется конфигурацией сервера.

Разъём E1.S PCIe 5.0 x8 позволяет реализовать подключение двух накопителей M.2 через адаптерную карту. Для M.2 поддерживаются два интерфейса PCIe 5.0 x4, ключ M-Key и форм-фактор 2280. Адаптер является опцией и требуется для реализации этого подключения. Такая организация сохраняет два компактных накопителя в отдельной части дисковой конфигурации, не предполагая, что они уже установлены.

Сеть, контроллер управления и TPM

Два сетевых интерфейса 25G построены на Intel E810-XXVAM2. Контроллер ASPEED AST2600 BMC отвечает за аппаратную составляющую управления платформой. Сетевая подсистема и BMC выполняют разные задачи: первая подключает рабочие данные сервера, второй относится к его администрированию и контролю состояния.

На плате предусмотрен встроенный TPM 2.0. В перечень дополнительных принадлежностей входит вертикальный модуль AOM-TPM-9672V с контроллером Infineon 9672 и интерфейсом SPI; он является отдельной опцией и не входит в обязательную комплектацию. Для локального подключения периферии служит один порт USB 3.1 Gen1 Type-A. При конфигурировании сервера встроенные компоненты и дополнительные модули рассматриваются раздельно.

Преимущества для обслуживания

Системная прошивка AMI 64MB UEFI поддерживает ACPI 6.5, SMBIOS 3.7 или новее и UEFI 2.9. Средства аппаратного наблюдения контролируют напряжения CPU, линии +12V, +3.3V, +5V, дежурное питание +5V и VBAT. Температурный контроль охватывает процессор и среду корпуса, использует PECI и Thermal Monitor 2. Поддержка аварийного отключения CPU при перегреве дополняет эти функции защитной реакцией на температурное событие.

Индикатор перегрева CPU/системы помогает обнаружить проблему при обслуживании, а UID и удалённый UID предназначены для идентификации узла. Плата поддерживает обнаружение вскрытия корпуса и управление питанием ACPI. Настраиваемое включение после восстановления питания AC позволяет согласовать поведение узла после перерыва электропитания с принятой схемой эксплуатации серверной системы.
