Описание материнской платы

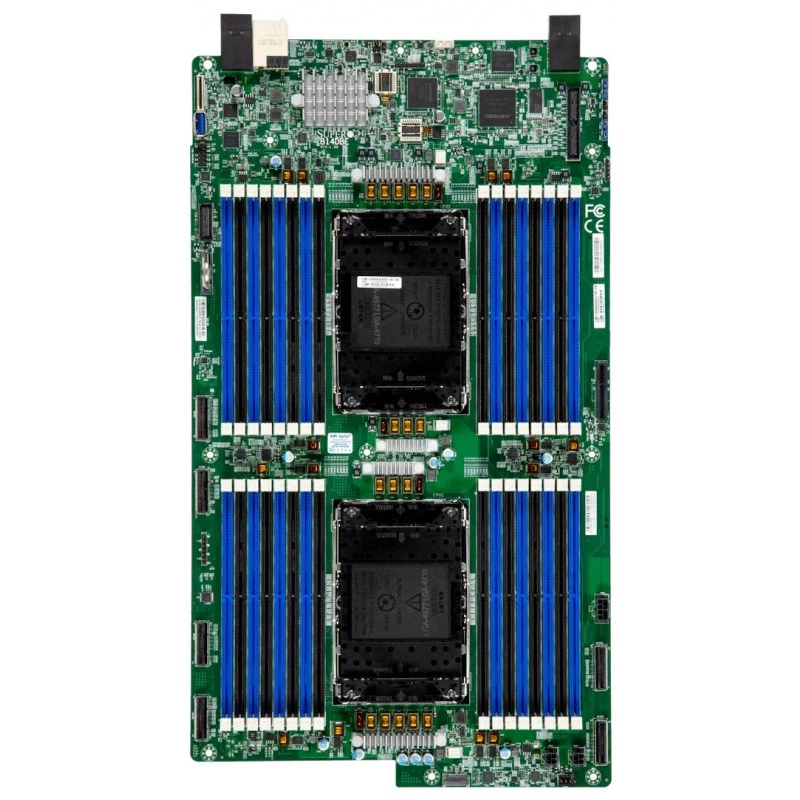

Supermicro B14DBE является двухпроцессорной платой поколения X14 для SuperBlade. Она предназначена только для серверных систем Supermicro и используется с модулями SBI-622B-1NE34, SBI-622B-5NE34, SBI-622B-1NE38 и SBI-622B-5NE38. Проприетарная конструкция размером 17.01" x 9.57" (43.22cm x 24.32cm) сочетает два сокета CPU, 32 слота DDR5 и сетевую подсистему 25G. Плата формирует вычислительную основу blade-узла с возможностью выбора памяти и подключаемой периферии.

Особенности платформы и конфигурации памяти

Два сокета LGA-4710, Socket E2, поддерживают Intel Xeon серий 6700/6500 с P-ядрами или серии 6700 с E-ядрами. Допустимый TDP процессоров составляет до 350W. Поддержка разных типов CPU сочетается с несколькими вариантами регистровой памяти DDR5; выбор MRDIMM ограничен процессорами с P-ядрами.

Тридцать два слота DIMM рассчитаны на конфигурации с одним или двумя модулями на канал. RDIMM, включая 3DS, позволяют наращивать объём памяти, а MRDIMM формируют отдельный вариант с повышенной скоростью передачи данных. Для разных схем заполнения действуют собственные пределы:

RDIMM, 1DPC: до 4TB ECC DDR5 и до 6400MT/s.
RDIMM, 2DPC: до 8TB ECC DDR5 и до 5200MT/s.
MRDIMM, 1DPC: до 1TB и до 8000MT/s, только для P-ядер.

Напряжение памяти составляет 1.1V. Поддерживаются модули RDIMM объёмом от 16GB до 256GB из совместимого перечня и MRDIMM объёмом 32GB или 64GB. ECC исправляет однобитовые ошибки и обнаруживает двухбитовые, дополняя ёмкость памяти аппаратным контролем целостности данных.

Периферия и накопители M.2

Шесть разъёмов MCIO выводят PCIe 5.0 x8, а мезонинный разъём обеспечивает PCIe 4.0 x16. Через эти соединения плата взаимодействует с выбранными узлами расширения серверного модуля. Их использование зависит от конфигурации SuperBlade, установленных плат и кабельной схемы.

Один разъём E1.S PCIe 5.0 x8 предназначен для подключения двух M.2 через адаптерную карту. Поддерживаются два интерфейса M.2 PCIe 5.0 x4, форм-фактор 2280 и ключ M-Key. Для реализации M.2 требуется опциональная плата-адаптер; наличие самих накопителей и адаптера определяется комплектом сервера. Дополнительно предусмотрен порт USB 3.1 Gen1 Type-A для локальной периферии.

Сетевое подключение и программное управление

Два сетевых канала 25G реализованы контроллером Intel E810-XXVAM2. Встроенный TPM 2.0 дополняет платформу аппаратным средством доверия. Опциональный вертикальный модуль AOM-TPM-9672V использует Infineon 9672 и интерфейс SPI; этот дополнительный модуль не относится к обязательному содержимому комплекта.

Для программного управления поддерживаются SuperCloud Composer, Supermicro Server Manager, Super Diagnostics Offline, Supermicro Thin-Agent Service, SuperServer Automation Assistant и плагины для сторонних систем. SSM объединяет мониторинг и администрирование серверов в одной консоли, предоставляет веб-интерфейс и REST API. SDO выполняет автономную диагностику компонентов и сбор журналов независимо от установленной ОС. SAA служит средством командной строки для настройки, обновления и автоматизации обслуживания. Использование отдельных возможностей связано с соответствующим лицензированием.

Преимущества для контроля состояния

AMI 64MB UEFI поддерживает ACPI 6.5, SMBIOS 3.7 или новее и UEFI 2.9. Плата контролирует напряжения CPU и основных линий питания, следит за температурой процессоров и среды корпуса. PECI, Thermal Monitor 2 и поддержка аварийного отключения CPU при перегреве связывают наблюдение за температурой с защитой вычислительной подсистемы.

Средства обслуживания включают управление скоростью вентиляторов, индикацию перегрева CPU/системы, UID и удалённый UID. Обнаружение вскрытия корпуса помогает учитывать физический доступ к системе. Управление питанием ACPI и настройка включения после восстановления питания AC позволяют согласовать работу узла с режимом эксплуатации всей серверной платформы.

Технические характеристики MBD-B14DBE

BIOS и прошивка

Возможности BIOS: ACPI 6.5 SMBIOS 3.7 или новее UEFI 2.9

Тип BIOS: AMI 64MB UEFI

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

Сетевой контроллер: два интерфейса LAN на базе Intel® Ethernet-контроллер E810-XXVAM2

Интерфейсы ввода-вывода

TPM: 1 TPM встроенный

USB: 1 USB 3.1 Gen1 Type-A порт(а)

Конструкция и габариты

Размеры: 17.01" x 9.57" (43.22cm x 24.32cm)

Форм-фактор: Проприетарный

Мониторинг состояния

Дополнительные возможности: управление питанием ACPI обнаружение вскрытия корпуса управление включением после восстановления питания AC UID
Контроль вентиляторов: Управление скоростью вентиляторов
Контроль напряжений: +12V,+3.3V,+5V,+5V дежурное питание,Мониторинг напряжений CPU,поддержка утилиты управления системой,управление на уровне системы,VBAT

Контроль температуры: поддержка аварийного отключения CPU при перегреве мониторинг CPU и среды корпуса PECI поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы: индикатор перегрева CPU/системы индикатор UID/удалённого UID

Процессорная подсистема

Количество ядер: P-ядра: до 144C
Примечание: Поддержка CPU с TDP до 350W

Процессоры: Два сокета E2 (LGA-4710) Процессоры Intel® Xeon® серий 6700/6500 с P-ядрами или серии 6700 с E-ядрами

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 32 DIMM слотов Максимальный объём памяти (1DPC): до 4TB 6400MT/s ECC DDR5 RDIMM Максимальный объём памяти (1DPC): до 1TB 8000MT/s ECC DDR5 MRDIMM (только для P-ядер) Максимальный объём памяти (2DPC): до 8TB 5200MT/s ECC DDR5 RDIMM
Поддерживаемые модули DIMM: MRDIMM (только для P-ядер):32GB, 64GB RDIMM:16GB, 32GB, 64GB, 128GB, 256GB

Слоты расширения

Конфигурация PCI Express: 6 PCIe 5.0 x8 через MCIO разъём слотов

Разъёмы M.2: 2 M.2 PCIe 5.0 x4 слотов (M-key 2280; для поддержки M.2 требуется опциональная плата-адаптер M.2)

Управление и программное обеспечение

Программное обеспечение: SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party)
