Артикул: MBD-X14DBI-T-B

Наличие уточняйте

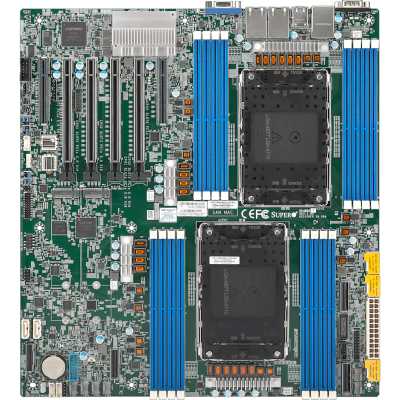

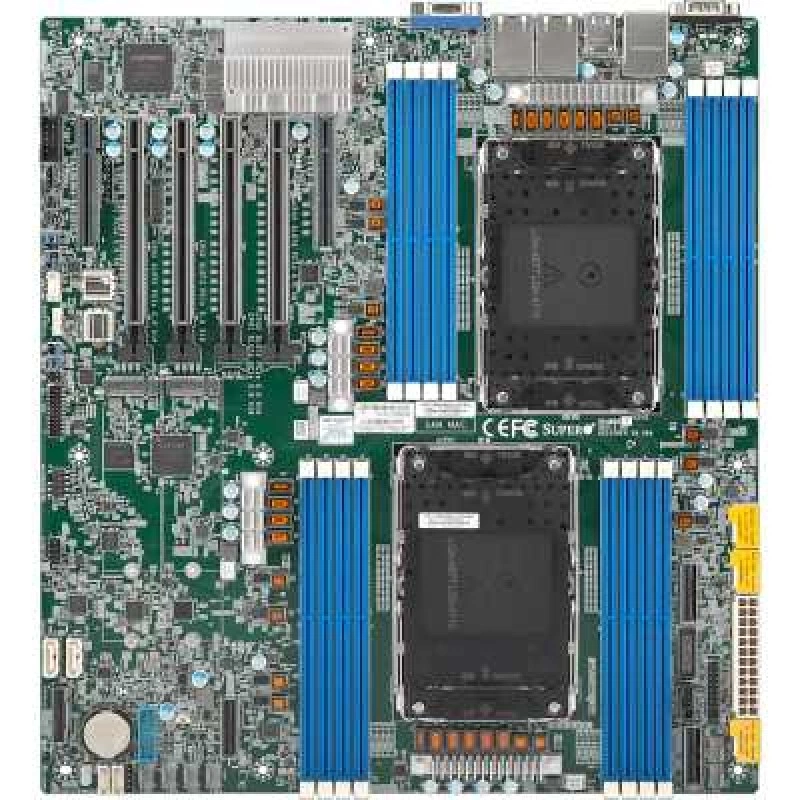

Материнская плата Supermicro MBD-⁠X14DBI-⁠T-⁠B

Цена последней отгрузки со склада:

121 655 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14DBI-T-B

Материнская плата Supermicro MBD-X14DBI-T-B предназначена для серверных систем на платформе SoC с сокетом LGA 4710. Форм-фактор E-ATX делает ее подходящей для совместимых серверных корпусов и платформах, где важны расширяемость, поддержка DDR5 и удобная организация подсистемы хранения данных. Модель ориентирована на серверные и профессиональные конфигурации, в которых нужен баланс между интегрированной платформой, большим объемом памяти и несколькими накопителями.

Плата поддерживает 16 слотов DDR5 DIMM с частотой 4800 - 6400 МГц. Для хранения данных предусмотрены 10 портов SATA 6 Гбит/с и 2 слота M.2 PCIe, что позволяет использовать как системные, так и рабочие накопители. Набор интерфейсов рассчитан на построение конфигураций, где требуется несколько быстрых каналов хранения и возможность дальнейшего расширения системы.

Supermicro MBD-X14DBI-T-B сочетает серверную платформу SoC, DDR5 и развитую дисковую подсистему. Плата подходит для задач виртуализации, прикладных серверов, вычислительных узлов и других сценариев, где важны стабильность, масштабирование и гибкость конфигурации.

Функциональные возможности

При проектировании сервера на X14DBI-T сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.
  • Форм-фактор и габариты: E-ATX; 12.1" x 13.1" (30.73cm x 33.27cm).
  • Оперативная память: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только); Всего До 4TB ECC RDIMM DDR5-6400MT/s в 16 разъёмов DIMM.
  • Сеть: 2 LAN с Broadcom BCM57416 10GBase-T; 1 RJ45 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с Broadcom BCM57416.
  • SATA: 10 SATA3 портов.
  • M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110).
  • PCIe: 2 PCIe 5.0 x8 слоты; 4 PCIe 5.0 x16 слоты.
  • USB: 2 USB 3.1 Gen1 порт(ы) (колодка); 4 USB 3.1 Gen1 порт(ы) (сзади); 6 USB 3.2 Gen1 (4 сзади и 2 через внутреннюю колодку).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14DBI-T подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только); Всего До 4TB ECC RDIMM DDR5-6400MT/s в 16 разъёмов DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X14DBI-T2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только); Всего До 4TB ECC RDIMM DDR5-6400MT/s в 16 разъёмов DIMM; 2 LAN с Broadcom BCM57416 10GBase-T; 1 RJ45 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с Broadcom BCM57416
X14DBT-B2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только); Всего 16 DDR5 (До 6400MT/s) слота DIMM; Поддержка DDR5-MRDIMM 8000MT/s в 16 разъёмов DIMM; AIOM для LAN; 1 RJ45 1 GBASE-T Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC)
X14DBI2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только); Всего До 4TB ECC RDIMM DDR5-6400MT/s в 16 разъёмов DIMM; 2 LAN с Broadcom BCM5720 1GBase-T; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GBase-T с Broadcom BCM5720
X14SBI-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521PКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14DBI-T. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1543H-0000-FXC — 2 шт., Заглушка I/O MCP-260-00042-3N — 1 шт., Кабель SATA CBL-0044L — 2 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MCP-260-00042-3N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X14DBI-T-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только)
Ёмкость и слоты памяти
Всего До 4TB ECC RDIMM DDR5-6400MT/s в 16 разъёмов DIMM
Ёмкость модулей DIMM
MRDIMM (P-core только):32GB, 64GB; RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB; 3DS RDIMM:256GB
Количество разъёмов DIMM
16

Процессорная подсистема

Количество ядер
P-cores: До 144C
Поддерживаемые процессоры
2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores
Сокет процессора
LGA-4710
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Конфигурация PCIe
2 PCIe 5.0 x8 слоты; 4 PCIe 5.0 x16 слоты
Порты USB
2 USB 3.1 Gen1 порт(ы) (колодка); 4 USB 3.1 Gen1 порт(ы) (сзади); 6 USB 3.2 Gen1 (4 сзади и 2 через внутреннюю колодку)
Последовательные порты
1 COM порт(ы) (колодка); 1 COM порт(ы) (сзади)
Сетевой контроллер
2 LAN с Broadcom BCM57416 10GBase-T
Сетевые контроллеры
2 LAN с 10GBase-T с Broadcom BCM57416
Сетевые порты
1 RJ45 GbE Выделенная LAN IPMI порт(ы)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: CPU carrier SKT-1543H-0000-FXC
2 шт.; CPU carrier для Intel Xeon 6 процессоры (XCC)
Комплект: Заглушка I/O MCP-260-00042-3N
1 шт.; Стандартная заглушка I/O для X14SBI-TF/-F с EMI Gasket
Комплект: Кабель SATA CBL-0044L
2 шт.; SlimSASx4 STR до 4xSATA w/2SB,80CM,100Ohm,RoHS
Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12.1" x 13.1" (30.73cm x 33.27cm)
Форм-фактор
E-ATX

Накопители

Контроллер и порты SATA
10 SATA3 портов
Разъёмы M.2
2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
3 MCIO порт(ы); Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID
Контроль напряжений
+12V,+3.3V,+3.3V дежурное питание,+5V,+5V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,температура периферии,Platform Environment управление Interface (PECI)/(TSI),Температура системы,VBAT,Veore,Vmem
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Удалённое управление IPMI
ASPEED AST2600 BMC

Отзывы о товаре

Павел Богданов08.09.2025

5/5

После обновления платформы взяли эту плату под E ATX корпус и большой набор памяти. На запуске система увидела накопители, а затем без лишних движений дошли до настройки. Для сервера это оказался спокойный вариант, без лишней возни с размещением компонентов.

Плюсы товара

Накопители увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что проверить, чтобы плата с сокетом LGA 4710 действительно заработала в вашей серверной платформе?

Нужно убедиться, что целевой сервер поддерживает сокет LGA 4710 и подходит под платформу SoC, указанную для этой платы. На другие сокеты и платформы эту плату переносить нельзя без проверки совместимости.

Хватит ли портов SATA и M.2 под вашу схему хранения, если вы планируете и системные, и рабочие диски?

Здесь 10 портов SATA 6 Гбит/с и 2 слота M.2 PCIe. Перед заказом сопоставьте количество дисков по интерфейсам и вашу схему (системные/рабочие) с доступными подключениями.

На что влияет диапазон частот DDR5 4800–6400 при сборке, если вы хотите получить максимум по памяти?

Память DDR5 ограничена поддерживаемым диапазоном 4800–6400 МГц, и это важно при выборе модулей. Если подбираете наборы с более высокими частотами, может потребоваться работа в пределах заявленного диапазона.

Почему форм-фактор E-ATX нужно учитывать заранее, даже если вы меняете только «материнку»?

E-ATX требует соответствия корпуса по монтажу и компоновке. При установке важно, чтобы в шасси было достаточно места для платы и подключения накопителей/внутренних разъемов.

Как собрать отказоустойчивую или масштабируемую дисковую схему, если вы упираетесь в интерфейсы SATA?

Так как на плате ограниченное число SATA (10) и M.2 (2), архитектуру хранения лучше планировать исходя из доступных интерфейсов. Если нужен большой пул дисков, учитывайте, что часть емкости придется реализовывать через SATA и ограниченное количество M.2.
