Артикул: MBD-X14SBI-TF-B

В наличии

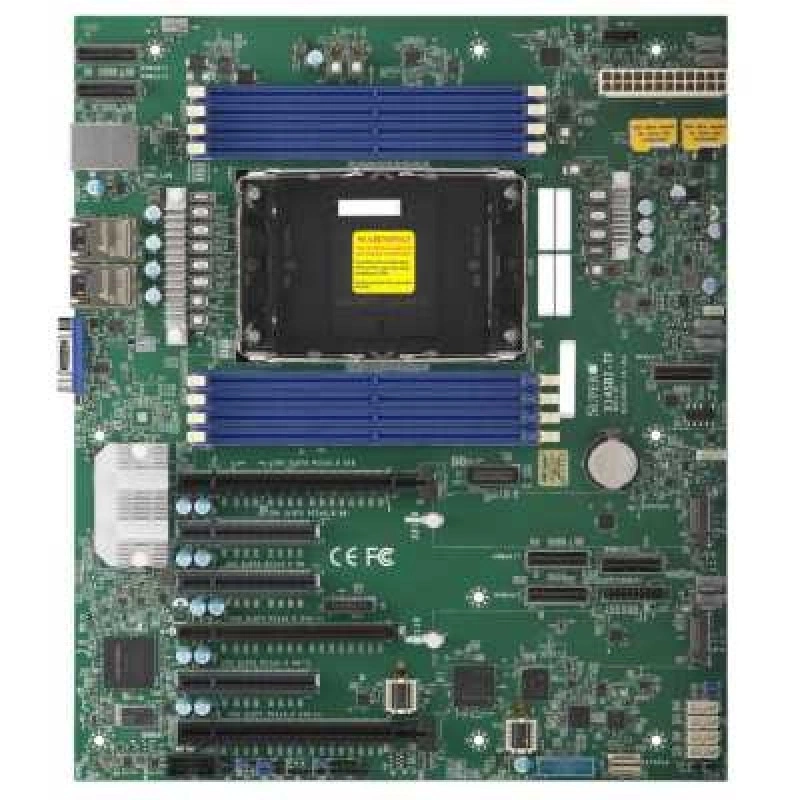

Материнская плата Supermicro MBD-⁠X14SBI-⁠TF-⁠B

Цена последней отгрузки со склада:

111 578 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14SBI-TF-B

Supermicro MBD-X14SBI-TF-B — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X14SBI-TF. Процессорная платформа: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521P.

Формат платы — ATX-Compatible (Extended Dimensions). Её габариты составляют 12.3" x 10.5" (31.24cm x 26.67cm). Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM. Сетевые контроллеры и подключение: 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X14SBI-TF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521P.
  • Форм-фактор и габариты: ATX-Compatible (Extended Dimensions); 12.3" x 10.5" (31.24cm x 26.67cm).
  • Оперативная память: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM.
  • Сеть: 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550.
  • SATA: 4 SATA (6Gbps) через ASMediaASM1164; через SlimSAS; 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 4 SATA3 (через SlimSAS x4).
  • M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 22110).
  • PCIe: (PCIe5.0 слот 6 и JNVME3-6 are enabled с specific CPU** installed).
  • USB: 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 4 SATA3 (через SlimSAS x4).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14SBI-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521P. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-847BE1C12-R1K68LPB5. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X14SBI-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521PКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550
X14SBI-F1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521PКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GbE с IntelI210
X14SBW-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550
X14SBM-TFIntel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; 1 процессорный разъём E2 (LGA-4710) поддерживается, поддерживаемый TDP До 350W TDP; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores8 разъёмов DIMM; До 512GB ECC MRDIMM (P-core только), DDR5-8000MT/s; До 2TB 3DS ECC RDIMM, DDR5-6400MT/s; *Intel Xeon 6700/6500-series процессоры с P-cores is требуется до Поддержка MRDIMM; 2 LAN с 10GBase-T с Intel X710-AT2; 2 RJ45; 1 RJ45

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SBI-TF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1543H-0000-FXC — 1 шт., Заглушка I/O MCP-260-00042-1N — 1 шт., Кабель SATA CBL-SAST-1280QT4S2-100 — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X14SBI-TF-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только)
Ёмкость и слоты памяти
До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM
Количество разъёмов DIMM
8

Процессорная подсистема

Количество ядер
P-cores: До 144C
Поддерживаемые процессоры
1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521P
Сокет процессора
LGA-4710
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Конфигурация PCIe
(PCIe5.0 слот 6 и JNVME3-6 are enabled с specific CPU** installed)
Порты USB
2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 4 SATA3 (через SlimSAS x4)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
2 LAN с 10GBase-T с Intel X550
Сетевые контроллеры
2 LAN с 10GBase-T с IntelX550
Сетевые порты
2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: CPU carrier SKT-1543H-0000-FXC
1 шт.; CPU carrier для Intel Xeon 6 процессоры (XCC)
Комплект: Заглушка I/O MCP-260-00042-1N
1 шт.; Стандартная заглушка I/O для X14SBI-TF/-F с EMI Gasket
Комплект: Кабель SATA CBL-SAST-1280QT4S2-100
1 шт.; SlimSASx4 STR до 4xSATA w/2SB,80CM,100Ohm,RoHS
Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12.3" x 10.5" (31.24cm x 26.67cm)
Форм-фактор
ATX-Compatible (Extended Dimensions)

Накопители

Контроллер и порты SATA
4 SATA (6Gbps) через ASMediaASM1164; через SlimSAS; 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 4 SATA3 (через SlimSAS x4)
Разъёмы M.2
2 M.2 PCIe 5.0 x2 слоты (M-key 22110)

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID; WOL
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,7 -fan состояние,Разъём датчика вскрытия корпуса,Напряжения памяти,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Nikita20.06.2025

5/5

Плату поставили в новый серверный корпус с LGA4710, запускали вместе с DDR5 и несколькими платами расширения. BIOS увидел процессор и память, дальше уже без лишней возни дошли до запуска системы. Для нашей сборки это оказался ровный вариант, когда нужно было быстро собрать основу под сервер.

Плюсы товара

Система увидела процессор и память

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости нужно проверить при сборке сервера на этой плате из-за форм-фактора и сокета?

Плата выполнена в ATX формате и использует сокет LGA4710. Важно, чтобы корпус/шасси поддерживали ATX компоновку, а ЦП соответствовал именно LGA4710, иначе установить компоненты будет невозможно.

Как выбрать накопители, чтобы не упереться в количество интерфейсов для SATA и M.2?

На плате предусмотрены 4 порта SATA и 2 разъема M.2. При проектировании конфигурации заранее определите, какая доля дисков будет SATA, а какая — M.2, чтобы суммарно хватило интерфейсов.

Какие ограничения по расширению по PCIe возникнут при установке нескольких карт в 3 слота PCIe 5.0 x16?

Доступно 3 слота PCIe x16 версии 5.0. Если вы планируете несколько контроллеров/карт расширения, учитывайте, что на плате всего 3 разъема для PCIe x16, и заранее согласуйте расстановку устройств под вашу задачу.

Что важно учесть по питанию и видеовыводу при обслуживании системы без отдельной видеокарты?

Плата питается от 24 pin, а для локального обслуживания есть VGA (D-Sub). Если в вашей схеме не предусмотрена дискретная графика, проверьте наличие VGA для диагностики и корректность подключения питания к плате.

Какие требования к сети следует заложить, если вы рассчитываете на 10 Гбит/с, но доступны RJ-45 порты?

На плате указана скорость сетевого адаптера 10 Гбит/с и 2 порта RJ-45. При внедрении убедитесь, что ваша кабельная инфраструктура и коммутаторы поддерживают нужный уровень скорости именно по RJ-45, чтобы не потерять пропускную способность.
