Артикул: MBD-X14SBW-TF-B

В наличии

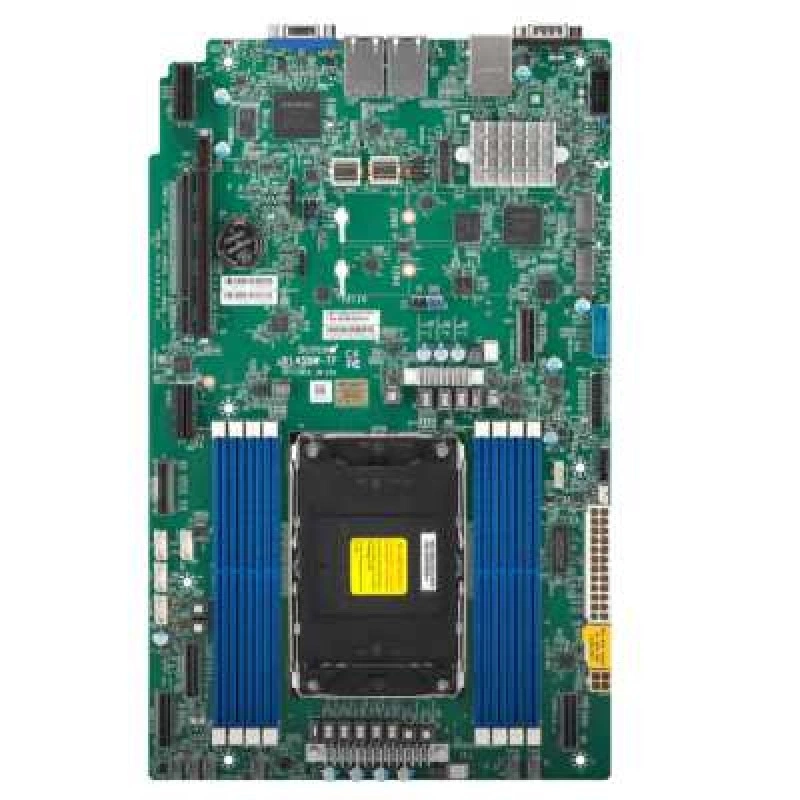

Материнская плата Supermicro MBD-⁠X14SBW-⁠TF-⁠B

Цена последней отгрузки со склада:

74 958 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14SBW-TF-B

Материнская плата Supermicro MBD-X14SBW-TF-B предназначена для построения серверных систем на платформе с сокетом 4710. Устройство выполнено в нестандартном форм-факторе и использует архитектуру, в которой чипсет встроен в процессор. Такая конструкция характерна для серверных плат, ориентированных на работу с современными процессорными решениями и расширенной подсистемой памяти и накопителей.

Плата оснащена восемью слотами DDR5 DIMM, восемью портами SATA 6 Гбит/с и двумя разъемами M.2 с подключением по PCIe. Набор интерфейсов делает модель удобной основой для серверов, где требуется сочетание высокой пропускной способности памяти, возможности подключения нескольких SATA-накопителей и установки быстрых модулей хранения в формате M.2. Материнская плата подходит для серверных конфигураций, в которых важны сбалансированная подсистема хранения и поддержка памяти DDR5.

Модель MBD-X14SBW-TF-B применяется в серверных платформах, где требуется компактная и функциональная системная плата для сборки узлов с локальным хранением данных, вычислительными задачами и наращиванием памяти. Нестандартное исполнение позволяет адаптировать плату под специализированные серверные корпуса и совместимые шасси.

Функциональные возможности

Функциональность X14SBW-TF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.
  • Форм-фактор и габариты: Проприетарный WIO; 8" x 13" (20.32cm x 33.02cm).
  • Оперативная память: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM.
  • Сеть: 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550.
  • SATA: 8 SATA (6Gbps) через ASMediaASM1164; 4 USB 3.2 Gen1(2 сзади, 2 через внутреннюю колодку), 8 SATA3 (через SlimSAS x8).
  • M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110).
  • PCIe: 1 PCIe 5.0 x8 Right Райзер слот; 1 PCIe 5.0 x32 Left Райзер слот; 4 PCIe 5.0 x8 через MCIO разъём слоты.
  • USB: 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1(2 сзади, 2 через внутреннюю колодку), 8 SATA3 (через SlimSAS x8).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14SBW-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-815BTQC-R860W. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X14SBW-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550
X14SBW-F1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GbE с IntelI210
X14SBM-TFIntel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; 1 процессорный разъём E2 (LGA-4710) поддерживается, поддерживаемый TDP До 350W TDP; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores8 разъёмов DIMM; До 512GB ECC MRDIMM (P-core только), DDR5-8000MT/s; До 2TB 3DS ECC RDIMM, DDR5-6400MT/s; *Intel Xeon 6700/6500-series процессоры с P-cores is требуется до Поддержка MRDIMM; 2 LAN с 10GBase-T с Intel X710-AT2; 2 RJ45; 1 RJ45
X14SBI-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521PКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X14SBW-TF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1543H-0000-FXC — 1 шт., Кабель SATA CBL-SAST-1275A-100 — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-SAST-1275A-100. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X14SBW-TF-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только)
Ёмкость и слоты памяти
До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM
Количество разъёмов DIMM
8

Процессорная подсистема

Количество ядер
P-cores: До 144C
Поддерживаемые процессоры
1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores
Сокет процессора
LGA-4710
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Конфигурация PCIe
1 PCIe 5.0 x8 Right Райзер слот; 1 PCIe 5.0 x32 Left Райзер слот; 4 PCIe 5.0 x8 через MCIO разъём слоты
Порты USB
2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1(2 сзади, 2 через внутреннюю колодку), 8 SATA3 (через SlimSAS x8)
Последовательные порты
1 COM порт(ы) (колодка); 1 COM порт(ы) (сзади)
Сетевой контроллер
2 LAN с 10GBase-T с Intel X550
Сетевые контроллеры
2 LAN с 10GBase-T с IntelX550
Сетевые порты
2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: CPU carrier SKT-1543H-0000-FXC
1 шт.; CPU carrier для Intel Xeon 6 процессоры (XCC)
Комплект: Кабель SATA CBL-SAST-1275A-100
1 шт.; Slimline x8 (STR) до 4x SATA, P1 75cm, P2 75cm, P3 90cm
Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
8" x 13" (20.32cm x 33.02cm)
Форм-фактор
Проприетарный WIO

Накопители

Контроллер и порты SATA
8 SATA (6Gbps) через ASMediaASM1164; 4 USB 3.2 Gen1(2 сзади, 2 через внутреннюю колодку), 8 SATA3 (через SlimSAS x8)
Разъёмы M.2
2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID; WOL
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,6 -fan состояние,Разъём датчика вскрытия корпуса,Напряжения памяти,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка; 1 TPM 2.0 Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Игорь Чернов07.12.2025

5/5

Собирали новый сервер на этой плате, и она заняла свое место без переделок по корпусу. Память DDR5 определилась, два SATA накопителя тоже появились в системе, дальше осталось только закончить настройку. Отдельно понравилось, что не пришлось городить лишние переходы.

Плюсы товара

Память и накопители определились

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие условия по CPU и сокету нужно проверить, чтобы материнская плата завелась в вашей сборке без простоя?

Плата рассчитана на сокет 4710. Перед установкой убедитесь, что используемые процессоры и платформа действительно поддерживают именно этот сокет.

Как учесть выбор накопителей при сборке: чем различаются SATA 6 Гбит/с и M.2 PCIe по задачам и компоновке?

На плате есть 8 портов SATA 6 Гбит/с и 2 разъема M.2 с подключением по PCIe. Поэтому под разные требования (объем/скорость/тип дисков) лучше сразу распределять, что вы ставите в SATA, а что — в M.2 PCIe.

Какие риски возникают при выборе памяти DDR5 DIMM: важно ли заранее оценить, сколько модулей вы планируете ставить?

На плате 8 слотов DDR5 DIMM, поэтому при проектировании конфигурации учтите количество планируемых модулей и доступные разъемы, чтобы не упереться в нехватку слотов на этапе сборки.

Как чипсет “встроен в процессор” — что это обычно меняет при подборе совместимости и сборки сервера?

Такое решение означает, что набор логики и связей завязан на архитектуру процессора. При подборе важно, чтобы выбранная платформа/процессор соответствовали этой конструкции, а не только “подходил сокет”.

Когда нестандартный форм-фактор платы может стать проблемой: что заранее проверить в корпусе/шасси?

Форм-фактор указан как нестандартный, поэтому нужно заранее убедиться, что ваш серверный корпус/шасси рассчитаны на установку такой платы (посадочные места и разводка под интерфейсы), иначе сборка может потребовать доработок.
