Артикул: MBD-X14SBI-F-B

В наличии

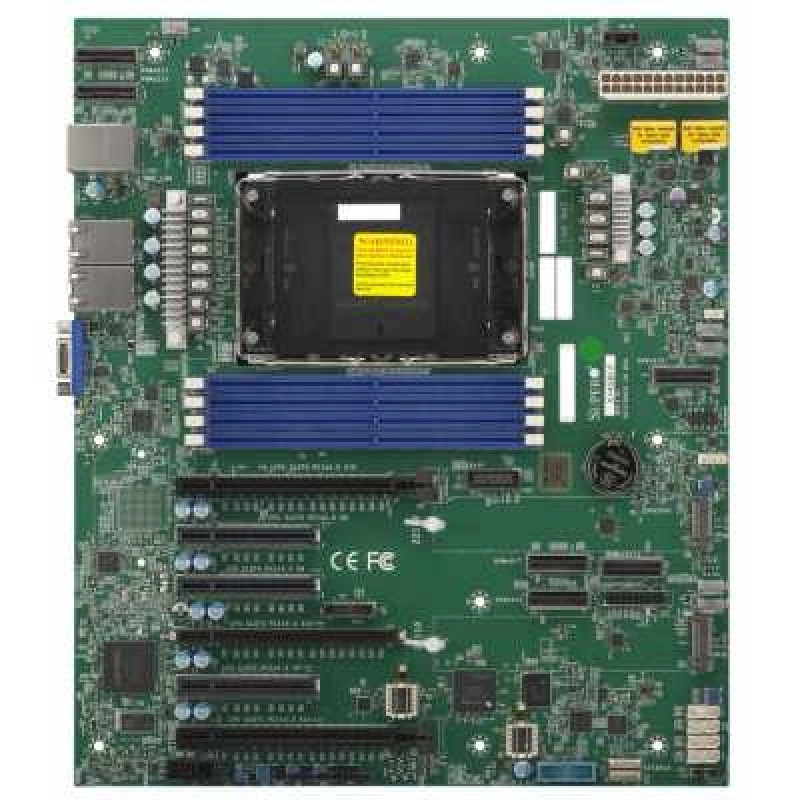

Supermicro MBD-⁠X14SBI-⁠F-⁠B материнская плата ATX

Цена последней отгрузки со склада:

90 781 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14SBI-F-B

Supermicro MBD-X14SBI-F-B объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — X14SBI-F. Вычислительная платформа: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521P.

Формат платы — ATX-Compatible (Extended Dimensions). Её габариты составляют 12.3" x 10.5" (31.24cm x 26.67cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM. Сетевые контроллеры и подключение: 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GbE с IntelI210. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X14SBI-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521P.
  • Форм-фактор и габариты: ATX-Compatible (Extended Dimensions); 12.3" x 10.5" (31.24cm x 26.67cm).
  • Оперативная память: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM.
  • Сеть: 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GbE с IntelI210.
  • SATA: 4 SATA (6Gbps) через ASMediaASM1164; через SlimSAS; 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 4 SATA3 (через SlimSAS x4).
  • M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 22110).
  • PCIe: 3 PCIe 5.0 x8 слоты; 3 PCIe 5.0 x16 слоты; 6 PCIe 5.0 x8 через MCIO разъём слоты; (PCIe5.0 слот 6 и JNVME3-6 are enabled с specific CPU** installed).
  • USB: 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 4 SATA3 (через SlimSAS x4).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SBI-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521P. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X14SBI-F1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521PКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GbE с IntelI210
X14SBI-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521PКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550
X14SBW-F1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GbE с IntelI210
X14SBW-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X14SBI-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1543H-0000-FXC — 1 шт., Заглушка I/O MCP-260-00042-1N — 1 шт., Кабель SATA CBL-SAST-1280QT4S2-100 — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X14SBI-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только)
Ёмкость и слоты памяти
До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM
Ёмкость модулей DIMM
MRDIMM (P-core только):32GB, 64GB; RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB; 3DS RDIMM:256GB
Количество разъёмов DIMM
8

Процессорная подсистема

Количество ядер
P-cores: До 144C
Поддерживаемые процессоры
1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521P
Сокет процессора
LGA-4710
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Конфигурация PCIe
3 PCIe 5.0 x8 слоты; 3 PCIe 5.0 x16 слоты; 6 PCIe 5.0 x8 через MCIO разъём слоты; (PCIe5.0 слот 6 и JNVME3-6 are enabled с specific CPU** installed)
Порты USB
2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 4 SATA3 (через SlimSAS x4)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
2 LAN с 1GbE с Intel I210
Сетевые контроллеры
2 LAN с 1GbE с IntelI210
Сетевые порты
2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: CPU carrier SKT-1543H-0000-FXC
1 шт.; CPU carrier для Intel Xeon 6 процессоры (XCC)
Комплект: Заглушка I/O MCP-260-00042-1N
1 шт.; Стандартная заглушка I/O для X14SBI-TF/-F с EMI Gasket
Комплект: Кабель SATA CBL-SAST-1280QT4S2-100
1 шт.; SlimSASx4 STR до 4xSATA w/2SB,80CM,100Ohm,RoHS
Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12.3" x 10.5" (31.24cm x 26.67cm)
Форм-фактор
ATX-Compatible (Extended Dimensions)

Накопители

Контроллер и порты SATA
4 SATA (6Gbps) через ASMediaASM1164; через SlimSAS; 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 4 SATA3 (через SlimSAS x4)
Разъёмы M.2
2 M.2 PCIe 5.0 x2 слоты (M-key 22110)

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID; WOL
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,7 -fan состояние,Разъём датчика вскрытия корпуса,Напряжения памяти,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Захар Павлов11.01.2025

5/5

Плату ставили в уже готовый сервер для обновления платформы. После установки система увидела память и сетевые порты, затем сервер загрузился без лишней возни. Понравилось, что не пришлось долго возиться с подключениями внутри корпуса.

Плюсы товара

Система увидела память

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по совместимости с CPU нужно учитывать до установки этой платы в корпус?

Плата рассчитана на сокет LGA4710 и выполнена в форм-факторе ATX. Перед заказом проверьте, что CPU поддерживает LGA4710, а корпус/шасси совместим с ATX, иначе возникают проблемы физической и электрической совместимости.

Как правильно распределить нагрузку на хранение между SATA и M.2, чтобы не упереться в интерфейсы?

Доступны 4 порта SATA и 2 разъема M.2. При проектировании массива накопителей заранее определите, какие диски будут на SATA, а какие — на M.2, чтобы уложиться в доступные разъемы.

Какие ограничения по расширению через PCIe будут при установке нескольких карт?

В плате предусмотрены 3 слота PCI Express x16 версии 5.0. Если нужно разместить больше трех PCIe-x16 устройств, придется пересматривать схему подключения, иначе в планируемую конфигурацию оборудование не «впишется».

Что важно учесть по охлаждению в серверном корпусе, если вы планируете подключать несколько вентиляторов?

Предусмотрено 7 разъемов для корпусных вентиляторов 4-pin. При выборе корпуса и схемы airflow убедитесь, что вы сможете подключить нужное число вентиляторов и обеспечить управление их скоростью через доступные разъемы.

Если в системе нужна локальная диагностика, как организовать видеоподключение и сервисные порты?

Для видеосервиса предусмотрен VGA (D-Sub), а для периферии — 2 порта USB 3.2 Gen 1. Перед внедрением убедитесь, что этого набора достаточно для ваших инструментов администрирования и обслуживания без дополнительных интерфейсных карт.
