Артикул: MBD-X14DBI-B

В наличии

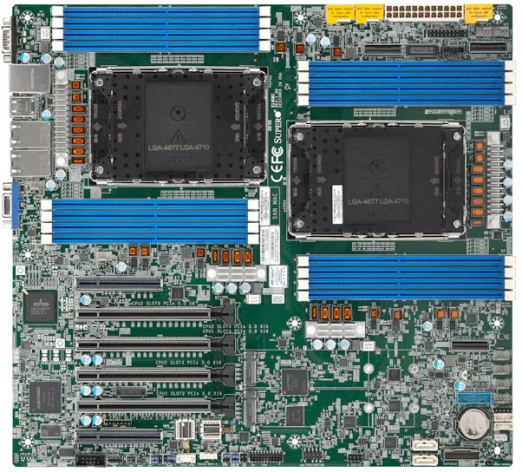

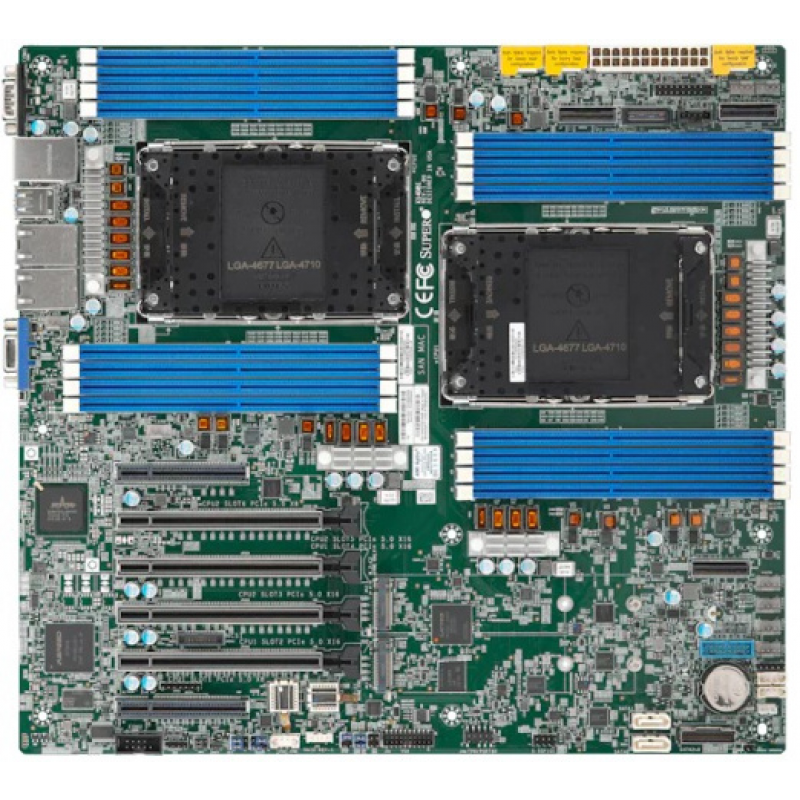

Материнская плата Supermicro MBD-⁠X14DBI-⁠B E-⁠ATX

Цена последней отгрузки со склада:

112 466 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14DBI-B

Supermicro MBD-X14DBI-B - серверная материнская плата формата E-ATX на платформе Intel с сокетом LGA4710 и архитектурой SoC без отдельного чипсета. Модель предназначена для построения серверных конфигураций, где важны большой запас по памяти DDR5, расширение по PCI Express 5.0 и поддержка накопителей NVMe и SATA. За счет формата E-ATX плата подходит для более крупных серверных шасси и платформ, где требуется расширенная компоновка разъемов и высокий объем оперативной памяти.

Плата оснащена шестнадцатью слотами памяти DDR5 с частотой до 4400 МГц и максимальным объемом до 4096 ГБ. Для хранения данных предусмотрены два разъема M.2, десять портов SATA, поддержка NVMe и режимы SATA RAID 0, 1, 5, 10. На плате имеются четыре слота PCIe x16 версии 5.0, один порт RJ-45, четыре внешних USB 3.0, внутренний разъем USB 3.2 Gen 1 и разъемы для подключения вентиляторов. Такое сочетание характеристик делает модель подходящей для серверов с акцентом на хранение данных, расширяемость и сетевую инфраструктуру.

Плата выполнена в зеленом цвете, не имеет встроенного процессора и не относится к игровым решениям. Для питания предусмотрены основной разъем 24 pin и три разъема питания процессора 8 + 8 + 8 pin. Встроенные интерфейсы RS-232, USB и видеовыходы помогают использовать плату в совместимых серверных узлах, где нужны контрольные подключения и стандартные серверные средства управления периферией.

Функциональные возможности

При проектировании сервера на X14DBI сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.
  • Форм-фактор и габариты: E-ATX; 12.1" x 13.1" (30.73cm x 33.27cm).
  • Оперативная память: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только); Всего До 4TB ECC RDIMM DDR5-6400MT/s в 16 разъёмов DIMM.
  • Сеть: 2 LAN с Broadcom BCM5720 1GBase-T; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GBase-T с Broadcom BCM5720.
  • SATA: 10 SATA3 портов.
  • M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110).
  • PCIe: 2 PCIe 5.0 x8 слоты; 4 PCIe 5.0 x16 слоты.
  • USB: 2 USB 3.1 Gen1 порт(ы) (колодка); 4 USB 3.1 Gen1 порт(ы) (сзади); 6 USB 3.2 Gen1 (4 сзади и 2 через внутреннюю колодку).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X14DBI подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только); Всего До 4TB ECC RDIMM DDR5-6400MT/s в 16 разъёмов DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X14DBI2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только); Всего До 4TB ECC RDIMM DDR5-6400MT/s в 16 разъёмов DIMM; 2 LAN с Broadcom BCM5720 1GBase-T; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 1GBase-T с Broadcom BCM5720
X14DBI-T2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только); Всего До 4TB ECC RDIMM DDR5-6400MT/s в 16 разъёмов DIMM; 2 LAN с Broadcom BCM57416 10GBase-T; 1 RJ45 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с Broadcom BCM57416
X14DBT-B2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только); Всего 16 DDR5 (До 6400MT/s) слота DIMM; Поддержка DDR5-MRDIMM 8000MT/s в 16 разъёмов DIMM; AIOM для LAN; 1 RJ45 1 GBASE-T Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC)
X14DBHM2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 32 разъёма DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM/LRDIMM; Максимум памяти (2DPC): До 8TB 5200MT/s ECC DDR5 RDIMM/LRDIMM; Поддержка 5200MT/s DDR5 RDIMM/LRDIMM в 32 разъёма DIMM (2DPC); Поддержка 6400MT/s DDR5 RDIMM/LRDIMM в 16 разъёмов DIMM (1DPC); Поддержка 8000MT/s DDR5 MRDIMM в 16 разъёмов DIMM (1DPC); 2 RJ45 LAN порт(ы) (через DC-SCM)

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14DBI. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU carrier SKT-1543H-0000-FXC — 2 шт., Заглушка I/O MCP-260-00042-3N — 1 шт., Кабель SATA CBL-0044L — 2 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MCP-260-00042-3N, CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X14DBI-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1TB 8000MT/s ECC DDR5 MRDIMM (P-core только)
Ёмкость и слоты памяти
Всего До 4TB ECC RDIMM DDR5-6400MT/s в 16 разъёмов DIMM
Ёмкость модулей DIMM
MRDIMM (P-core только):32GB, 64GB; RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB; 3DS RDIMM:256GB
Количество разъёмов DIMM
16

Процессорная подсистема

Количество ядер
P-cores: До 144C
Поддерживаемые процессоры
2 процессорных разъёма E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores
Сокет процессора
LGA-4710
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Конфигурация PCIe
2 PCIe 5.0 x8 слоты; 4 PCIe 5.0 x16 слоты
Порты USB
2 USB 3.1 Gen1 порт(ы) (колодка); 4 USB 3.1 Gen1 порт(ы) (сзади); 6 USB 3.2 Gen1 (4 сзади и 2 через внутреннюю колодку)
Последовательные порты
1 COM порт(ы) (колодка); 1 COM порт(ы) (сзади)
Сетевой контроллер
2 LAN с Broadcom BCM5720 1GBase-T
Сетевые контроллеры
2 LAN с 1GBase-T с Broadcom BCM5720
Сетевые порты
1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: CPU carrier SKT-1543H-0000-FXC
2 шт.; CPU carrier для Intel Xeon 6 процессоры (XCC)
Комплект: Заглушка I/O MCP-260-00042-3N
1 шт.; Стандартная заглушка I/O для X14SBI-TF/-F с EMI Gasket
Комплект: Кабель SATA CBL-0044L
2 шт.; SlimSASx4 STR до 4xSATA w/2SB,80CM,100Ohm,RoHS
Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12.1" x 13.1" (30.73cm x 33.27cm)
Форм-фактор
E-ATX

Накопители

Контроллер и порты SATA
10 SATA3 портов
Разъёмы M.2
2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
3 MCIO порт(ы); Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID
Контроль напряжений
+12V,+3.3V,+3.3V дежурное питание,+5V,+5V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,температура периферии,Platform Environment управление Interface (PECI)/(TSI),Температура системы,VBAT,Veore,Vmem
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Оксана Комарова05.05.2025

5/5

Брал плату на замену в крупный серверный корпус, и она заняла свое место без переделки шасси. DDR5 модули определились сразу, потом подключили SATA накопители и один M.2, все увиделось в системе. После сборки сервер загрузился, дальше уже проверили остальное по месту.

Плюсы товара

Плата встала без переделки

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что важно проверить для совместимости по процессору: сокет LGA4710 и Intel?

Плата рассчитана на Intel с сокетом LGA4710. Перед установкой убедитесь, что выбранный CPU поддерживает LGA4710, иначе корректная установка невозможна.

Как избежать ошибки в конфигурации хранения при большом количестве дисков: какие ограничения по SATA/NVMe/RAID?

Здесь 2 M.2 (NVMe есть) и 10 SATA, а также поддержка SATA RAID 0/1/5/10. Если вы планируете много накопителей, заранее распределите их между M.2 и SATA и определите нужный RAID-режим для SATA.

Если планируются несколько плат расширения, как учесть возможности PCIe 5.0 и количество слотов?

Предусмотрены 4 слота PCIe x16 версии PCIe 5.0. При выборе конфигурации оцените, сколько устройств вы реально хотите подключить в эти слоты и какие из них будут ключевыми по пропускной способности.

Какие требования по питанию закладывать для серверной сборки: достаточно ли разъемов 24 pin и 8+8+8 pin для процессора?

Плата использует основной разъем 24 pin и питание процессорной части 8 + 8 + 8 pin. При подборе БП проверьте наличие соответствующих разъемов, чтобы система запускалась штатно.

Если нужна эксплуатация с развитым управлением периферией, какие интерфейсы для подключения управления предусмотрены?

На плате есть RS-232 (COM) — 1 порт, а также внутренние USB-разъемы и видеовыход VGA (D-Sub). Для сценариев, где требуется подключение сервисного управления или консоли, важно проверить доступность COM/USB и выбранных видеовыходов под вашу схему внедрения.

Аналогичные товары

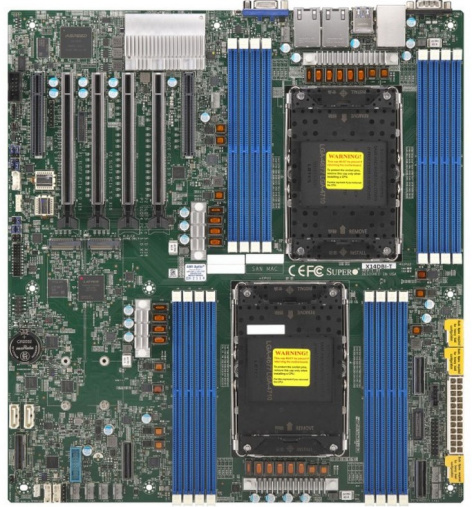

Материнская плата Supermicro MBD-X14DBI-T-B
MBD-X14DBI-T-B

Материнская плата Supermicro MBD-X14DBI-T-B

от121 655 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro MBD-X14SBI-F-B
MBD-X14SBI-F-B

Материнская плата Supermicro MBD-X14SBI-F-B

от90 781 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro MBD-X14SBI-F-O
MBD-X14SBI-F-O

Материнская плата Supermicro MBD-X14SBI-F-O

от101 514 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro MBD-X14SBI-TF-B
MBD-X14SBI-TF-B

Материнская плата Supermicro MBD-X14SBI-TF-B

от111 578 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

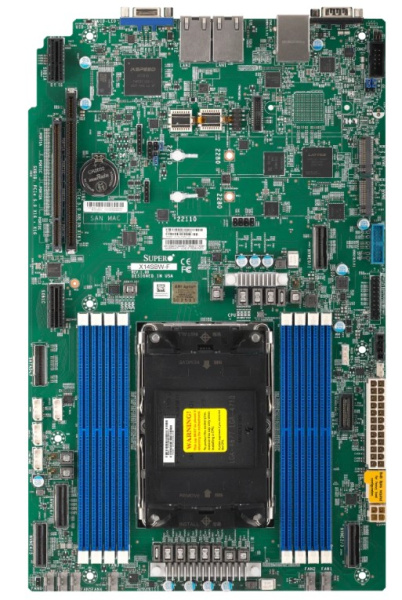

Материнская плата Supermicro MBD-X14SBW-F-B
