Материнская плата Supermicro B14DBT MBD-B14DBT

Описание материнской платы

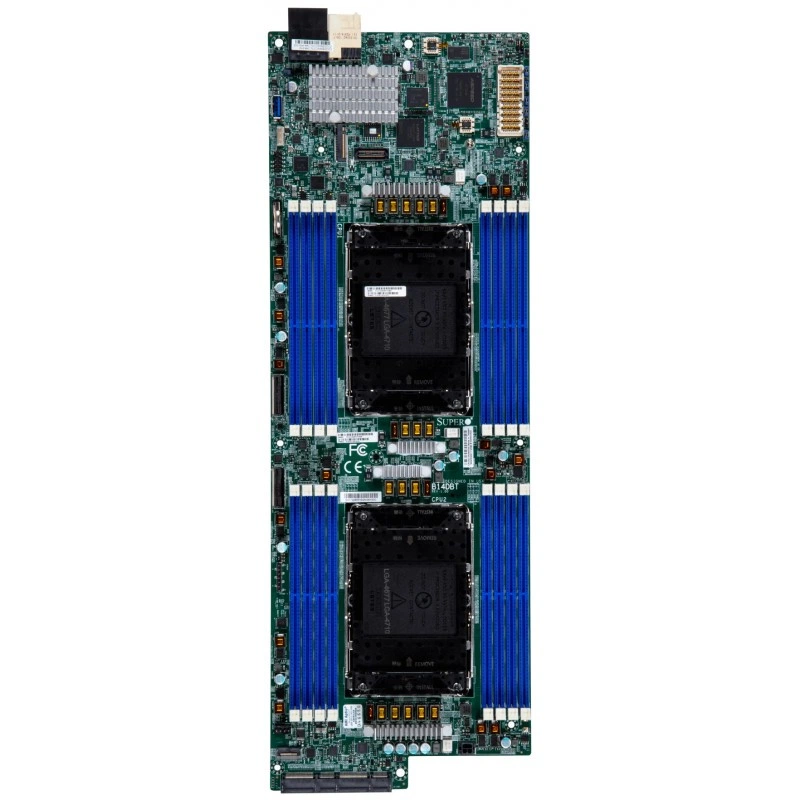

Supermicro B14DBT является двухпроцессорной платой поколения X14 для SuperBlade. Проприетарная конструкция размером 18.23" x 6.3" (46.3cm x 16cm) рассчитана на применение только в серверных системах Supermicro. Плата используется с модулями SBI-422B-1NE14 и SBI-422B-5NE14. Её архитектура сочетает два процессорных сокета, шестнадцать слотов DDR5, сеть 25GbE и несколько способов подключения расширения внутри blade-модуля.

Особенности платформы и памяти

Два сокета LGA-4710, Socket E2, поддерживают Intel Xeon серий 6700/6500 с P-ядрами или серии 6700 с E-ядрами. Допустимый TDP процессоров составляет до 350W. Такая платформа позволяет конфигурировать вычислительный узел на базе двух CPU, сохраняя размещение памяти и периферии в пределах одного серверного модуля.

Подсистема памяти содержит 16 слотов DIMM и поддерживает ECC DDR5 с напряжением 1.1V. Регистровые модули RDIMM, включая 3DS, обеспечивают конфигурации объёмом до 4TB со скоростью до 6400MT/s при 1DPC. Для MRDIMM предусмотрены до 1TB и до 8000MT/s при 1DPC; этот тип памяти применяется с процессорами с P-ядрами. Пределы разных типов памяти относятся к отдельным вариантам конфигурации.

• Модули RDIMM: поддерживаются ёмкости 16GB, 32GB, 64GB, 128GB и 256GB.
• Модули MRDIMM: поддерживаются ёмкости 32GB и 64GB, только для P-ядер.
• Контроль ошибок: ECC исправляет однобитовые ошибки и обнаруживает двухбитовые.

Интерфейсы расширения и накопители

Два соединения PCIe 5.0 x8 выведены через MCIO. Дополнительно предусмотрены разъём AIOM PCIe 5.0 x16 и мезонинный разъём PCIe 4.0 x16. Эти интерфейсы формируют разные пути подключения периферии в серверном модуле. Выбор конкретных карт и кабельных соединений определяется конфигурацией SuperBlade, а наличие разъёма не означает наличие установленной карты расширения.

Один слот M.2 с интерфейсом PCIe 5.0 x4 рассчитан на накопитель форм-фактора 2280 с ключом M-Key. Он выделяет компактный накопитель в самостоятельную часть дисковой конфигурации. Для подключения USB-устройств предусмотрен один порт USB 3.1 Gen1 Type-A. Аппаратный TPM 2.0 встроен на плате; отдельно существует опциональный модуль AOM-TPM-9672V с контроллером Infineon 9672 и интерфейсом SPI, который не входит в комплект как обязательная принадлежность.

Сетевые возможности и администрирование

Два сетевых канала 25G реализованы контроллером Intel E810-XXVAM2. Они дополняют процессорную и дисковую подсистемы сетевым подключением blade-узла. Поддерживаемый набор программного управления включает SuperCloud Composer, Supermicro Server Manager, Super Diagnostics Offline, Supermicro Thin-Agent Service, SuperServer Automation Assistant и плагины для стороннего ПО.

Supermicro Server Manager собирает управление и мониторинг серверов в одной консоли с веб-интерфейсом и REST API. Для обслуживания доступны контроль состояния оборудования, работа с журналами событий и управление питанием. Super Diagnostics Offline предназначен для автономных проверок оборудования, сбора сведений о компонентах и формирования диагностических результатов. SuperServer Automation Assistant предоставляет интерфейс командной строки для настройки, обновления и автоматизации операций. Лицензирование отдельных функций учитывается при развёртывании программной среды.

Преимущества для контроля и обслуживания

В основе системной прошивки находится AMI 64MB UEFI с поддержкой ACPI 6.5, SMBIOS 3.7 или новее и UEFI 2.9. Контроль аппаратного состояния охватывает напряжения CPU и линий питания, температурный режим процессоров и корпуса. PECI, Thermal Monitor 2 и поддержка аварийного отключения CPU при перегреве дополняют эту систему наблюдения.

Для вентилятора предусмотрен один 4-контактный разъём с управлением скоростью. Индикатор перегрева CPU/системы сообщает о температурных событиях, а UID и удалённый UID позволяют идентифицировать узел при обслуживании. Плата поддерживает обнаружение вскрытия корпуса, управление питанием ACPI и настройку включения после восстановления питания AC. Эти средства связывают наблюдение за состоянием узла с его повседневным обслуживанием.
