Описание материнской платы

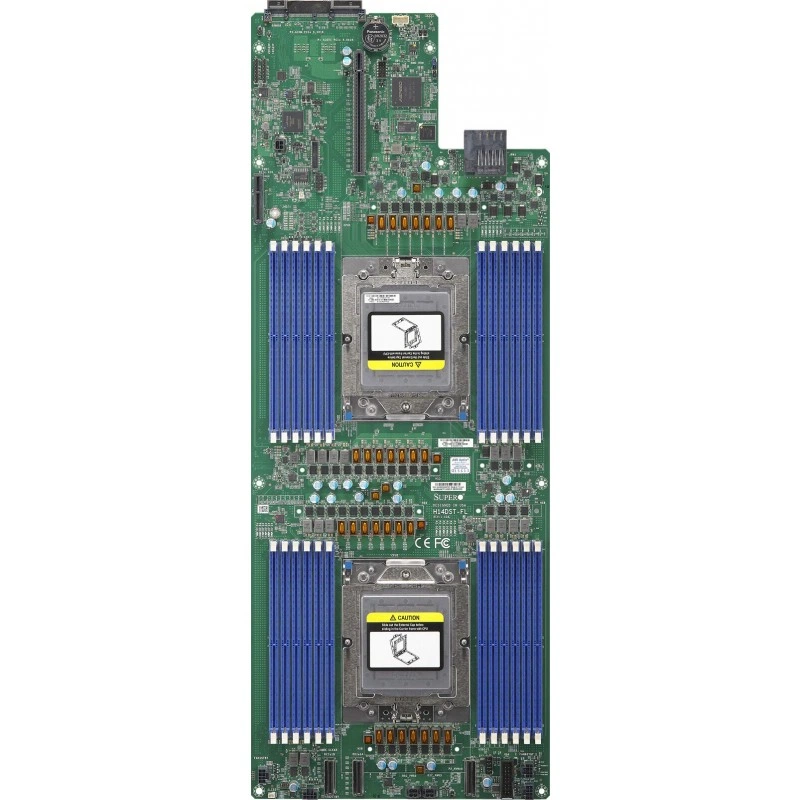

Supermicro H14DST-FL рассчитана на двухпроцессорные системы A+ Server семейства FlexTwin. Плата объединяет два сокета SP5, 24 слота DDR5 и модульное подключение сети и накопителей. Проприетарная конструкция FlexTwin имеет размеры 8.53" x 22.38" и используется в оптимизированной серверной системе AS-2126FT-HE-ALC.

Двухпроцессорный узел AMD EPYC 9005

Два процессора AMD EPYC серии 9005 могут сформировать конфигурацию с общим числом ядер до 384 и потоков до 768. Поддержка CPU с TDP до 500W задаёт предел для выбора процессоров в составе соответствующей серверной системы.

Память устанавливается в 24 слота DIMM по схеме 1DPC. Поддерживается до 6TB ECC DDR5 RDIMM со скоростью до 6400MT/s и напряжением 1.1V. ECC исправляет однобитовые и обнаруживает двухбитовые ошибки; объём памяти и число ядер зависят от фактически выбранных компонентов.

Сетевые модули и платы расширения

Для сети предусмотрена установка до одного AIOM, совместимого с OCP 3.0. Такой вариант позволяет формировать сетевую часть узла при выборе модуля. Подключения на плате включают левый разъём райзера PCIe 5.0 x16, AIOM PCIe 5.0 x16 и один слот PCIe 5.0 x8.

Опциональные позиции для карт: одна PCIe 5.0 x16 FHHL и одна PCIe 5.0 x16 LP.
Кабельные соединения: три MCIO PCIe 5.0 x8.
Внутренний USB: подключение двух портов USB 2.0 через внутренний разъём.

Варианты подключения накопителей

Серверная конфигурация может дополняться двумя позициями E1.S и двумя позициями для накопителей M.2 NVMe. Обе возможности относятся к опциям. Их следует рассматривать вместе с выбранными адаптерами и компоновкой сервера, а не как наличие накопителей или установленных дополнительных модулей в комплекте материнской платы.

Мониторинг и обслуживание

ASPEED AST2600 BMC обеспечивает служебное управление и графический интерфейс платформы. Плата отслеживает температуру процессора, памяти и системы, поддерживает CPU thermal trip и контроль основных и дежурных напряжений. Для подключения вентиляторов предусмотрено четыре 8-контактных разъёма, рассчитанных суммарно на четыре вентилятора.

Индикаторы активности BMC/IPMI, питания и UID помогают при обслуживании узла. Программные средства включают Supermicro Server Manager, SuperCloud Composer и SuperServer Automation Assistant; Super Diagnostics Offline используется для автономной диагностики.

Прошивка и безопасность

AMI BIOS использует 64MB SPI Flash EEPROM с UEFI 2.8, ACPI 6.5 и SMBIOS 3.7 или новее. Плата поддерживает RoT и подключение TPM. Модуль TPM 2.0 AOM-TPM-9670V с интерфейсом SPI относится к дополнительным компонентам и в базовую комплектацию не входит.

Преимущества для эксплуатации

Особенности H14DST-FL полезны при формировании узлов FlexTwin с разными требованиями к памяти и вводу-выводу. Два сокета и 24 DIMM задают вычислительную основу, а AIOM и опциональные E1.S, M.2 и позиции PCIe позволяют выбирать состав периферии. Разделение этих возможностей помогает планировать конфигурацию узла вместе с серверным шасси и необходимыми дополнительными компонентами.

Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.

Технические характеристики MBD-H14DST-FL

BIOS и прошивка

Возможности BIOS: UEFI 2.8 ACPI 6.5 SMBIOS 3.7 или новее

Тип BIOS: AMI 64MB SPI Flash EEPROM

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

IPMI: ASPEED AST2600 BMC

Чипсет: Система на кристалле (SoC)

Интерфейсы ввода-вывода

TPM: 1 TPM внутренний разъём
USB: 2 USB 2 порт(а) (внутренний разъём)

Видео: 1 Aspeed AST2600 BMC порт(а)
Прочие интерфейсы: 3 MCIO (PCIe 5.0 x8) порт(а)

Конструкция и габариты

Размеры: 8.53" x 22.38" (21.66cm x 56.84cm)

Форм-фактор: проприетарный FlexTwin

Мониторинг состояния

Дополнительные возможности: RoT
Контроль вентиляторов: 4x 8-pin разъёмов для вентиляторов (до 4 вентиляторов)
Контроль напряжений: +12V,+3.3V,+5V,+5V дежурное питание,1.8V дежурное питание,3.3V дежурное питание,VBAT

Контроль температуры: температура CPU поддержка аварийного отключения CPU при перегреве температура памяти температура системы
Светодиодные индикаторы: индикатор активности BMC/IPMI индикатор питания индикатор UID/удалённого UID

Процессорная подсистема

Количество ядер: До 384C/768T
Примечание: Поддержка CPU с TDP до 500W

Процессоры: Два сокета SP5 Процессоры AMD EPYC™ серии 9005

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 24 DIMM слотов Максимальный объём памяти (1DPC): до 6TB 6400MT/s ECC DDR5 RDIMM

Слоты расширения

Конфигурация PCI Express: 1 PCIe 5.0 x16 слева слот райзера 1 PCIe 5.0 x16 AIOM слот 1 PCIe 5.0 x8 слот

Управление и программное обеспечение

Программное обеспечение: SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party)
