Артикул: MBD-H13SSL-N-B

В наличии

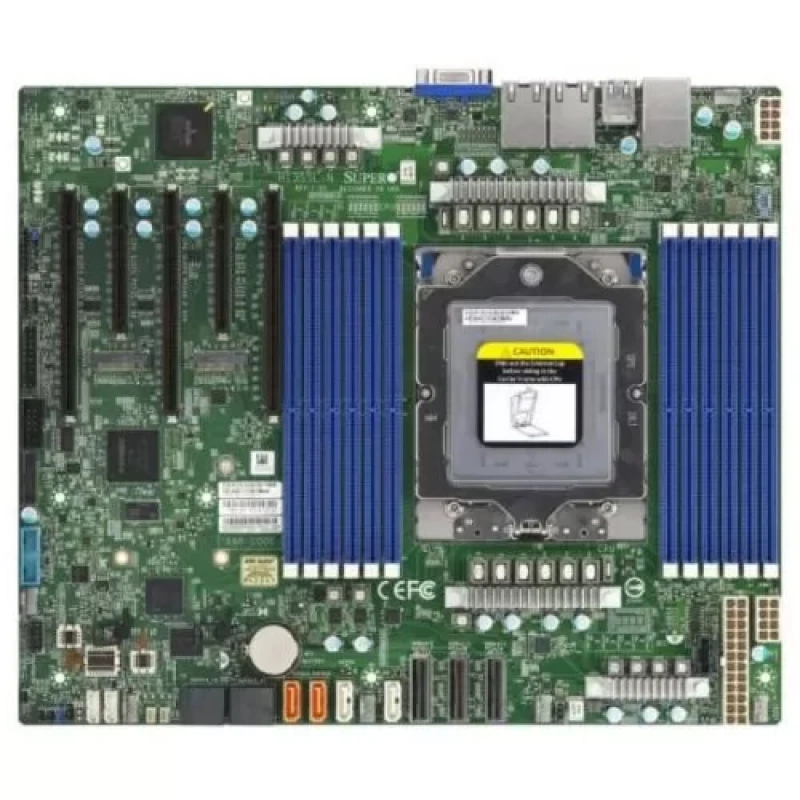

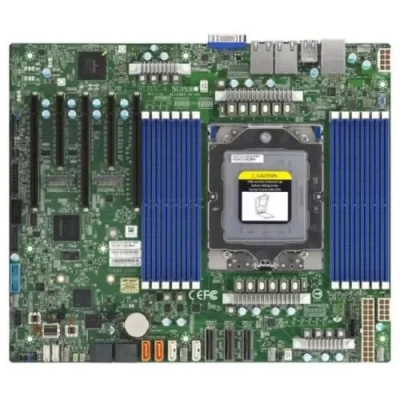

Supermicro MBD-⁠H13SSL-⁠N-⁠B материнская плата ATX

Цена последней отгрузки со склада:

84 616 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SSL-N-B

Материнская плата Supermicro MBD-H13SSL-N-B выполнена в формате ATX и предназначена для серверных платформ с процессорным сокетом SP5. Модель относится к классу серверных плат и построена на системной логике SOC без отдельного чипсета. Такое исполнение характерно для решений, где важны компактность схемы, стабильная работа и набор интерфейсов, достаточный для сборки серверной системы с поддержкой современной памяти DDR5 и несколькими накопителями. Плата ориентирована на использование в совместимых серверных корпусах и конфигурациях, где требуются сетевые подключения, расширение через PCI Express и подключение большого числа модулей памяти.

Конфигурация платы включает 12 слотов DDR5 с рабочей частотой 4800 МГц и максимальным объемом памяти до 3072 ГБ. Для хранения данных предусмотрены 8 портов SATA 6 Гбит/с и 2 разъема M.2. На задней панели имеются 2 сетевых порта RJ-45, а для расширения доступны 3 слота PCIe x16 и интерфейс PCI Express 4.0. Дополнительно предусмотрены 6 разъемов для корпусных вентиляторов 4-pin, основной разъем питания 24 pin и разъем питания процессора 8 + 8 pin. Отсутствие встроенного аудиочипа подчеркивает серверную направленность модели и ее применение в системах без мультимедийного сценария использования.

Supermicro MBD-H13SSL-N-B удобна для серверов, которым требуется сочетание современной памяти DDR5, расширения по PCIe, нескольких дисковых подключений и типового набора интерфейсов для серверной инфраструктуры. Формат ATX позволяет использовать плату в соответствующих корпусах, а набор разъемов и характеристик делает ее подходящей основой для рабочих и серверных конфигураций с высокой плотностью компонентов.

Функциональные возможности

Плата H13SSL-N задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x); 1 процессорный разъём SP5 поддерживается, поддерживаемый TDP До 400W TDP.
  • Форм-фактор и габариты: ATX; 12" x 10.1" (30.48cm x 25.65cm).
  • Оперативная память: 12 разъёмов DIMM; До 3TB 3DS ECC регистровая RDIMM, DDR5-6000MT/s.
  • Тип и режимы памяти: 4800/6000 MT/s ECC DDR5 RDIMM (3DS) Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9005 серии, MB R2.00) Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9004 серии, MB R1.xx/ 2.xx).
  • Сеть: 2 LAN с Broadcom BCM5720 1GBase-T; 1 RJ45.
  • M.2: Интерфейс M.2: 2 PCIe 5.0; Формат: 2280/22110; Ключ: M-key.
  • PCIe: 3 PCIe 5.0 x16 (в физическом слоте x16),; 2 PCIe 5.0 x8.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H13SSL-N подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x); 1 процессорный разъём SP5 поддерживается, поддерживаемый TDP До 400W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 12 разъёмов DIMM; До 3TB 3DS ECC регистровая RDIMM, DDR5-6000MT/s; 4800/6000 MT/s ECC DDR5 RDIMM (3DS) Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9005 серии, MB R2.00) Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9004 серии, MB R1.xx/ 2.xx). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H13SSL-NAMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x); 1 процессорный разъём SP5 поддерживается, поддерживаемый TDP До 400W TDP12 разъёмов DIMM; До 3TB 3DS ECC регистровая RDIMM, DDR5-6000MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 RJ45
H13SSL-NT1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти); 2 LAN с Broadcom BCM57416 10GBase-T; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (Realtek RTL8211F PHY); 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NAMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 LAN с Realtek RTL8211F PHY
H13SST-G1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти)

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H13SSL-N. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00073-0N — 1 шт., Кабель SATA CBL-0044L — 6 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H13SSL-N-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и слоты памяти
12 разъёмов DIMM; До 3TB 3DS ECC регистровая RDIMM, DDR5-6000MT/s
Ёмкость модулей DIMM
16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB, 256GB
Количество разъёмов DIMM
12
Тип и скорость памяти
4800/6000 MT/s ECC DDR5 RDIMM (3DS) Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9005 серии, MB R2.00) Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9004 серии, MB R1.xx/ 2.xx)

Процессорная подсистема

Поддерживаемые процессоры
AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x); 1 процессорный разъём SP5 поддерживается, поддерживаемый TDP До 400W TDP
Сокет процессора
SP5
Тепловой пакет CPU
До 400W
Чипсет
Система на кристалле SoC
Ядра и потоки
До 160 ядер, 320 потоков
Количество процессорных разъёмов
1

Интерфейсы и расширение

Последовательные порты
1 COM
Сетевые контроллеры
2 LAN с Broadcom BCM5720 1GBase-T
Сетевые порты
1 RJ45
Слоты PCIe
3 PCIe 5.0 x16 (в физическом слоте x16),; 2 PCIe 5.0 x8

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00073-0N
1 шт.; Стандартная заглушка I/O
Комплект: Кабель SATA CBL-0044L
6 шт.; 57.5 cm SATA плоский S-S PBF

Конструкция и условия эксплуатации

Габариты
12" x 10.1" (30.48cm x 25.65cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

SATA DOM
2 Super DOM (Disk on Module) portwith power разъём Поддержка
Разъёмы M.2
Интерфейс M.2: 2 PCIe 5.0; Формат: 2280/22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
2 MCIO (PCIe 5.0 x8); 1 MCIO (PCIe 5.0 x8/SATA3) Hybrid; RoT
Контроль напряжений
VBAT, Температура памяти, Температура CPU, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Защита CPU при перегреве, 1.8V дежурное питание
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор активности BMC/IPMI

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
Поддержка USB-клавиатуры

Отзывы о товаре

Станислав Глинский20.09.2025

5/5

Плату ставили в новый сервер на SP5. С ней сразу поднялись 12 модулей DDR5, а после сборки осталось только подключить сеть и проверить запуск. Для плотной конфигурации это оказался очень практичный вариант.

Плюсы товара

Много памяти определилось сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимости по CPU и памяти обязательно проверить перед установкой SUPERMICRO MBD-H13SSL-N-B?

Плата рассчитана на сокет SP5 и DDR5: проверьте, что сервер поддерживает SP5 и что используются DDR5 модули под заявленный режим 4800 МГц.

Как оценить риск “упереться” в лимит по памяти при конфигурации близко к 3072 ГБ?

На плате 12 слотов DDR5 с максимальным объемом до 3072 ГБ и частотой 4800 МГц: при сборке максимальной конфигурации важно подобрать нужное число модулей, чтобы сервер смог работать в требуемом режиме.

Что нужно учесть по хранению данных, если требуется подключить много SATA-дисков и при этом использовать M.2?

Здесь 8 портов SATA 6 Гбит/с и 2 разъема M.2: при планировании массива дисков учитывайте ограничение по SATA-портам и то, что M.2-разъемов два.

Какие требования по охлаждению и питанию возникают при сборке с несколькими энергоемкими картами расширения?

У платы есть разъем питания CPU 8 + 8 pin и 6 разъемов для вентиляторов 4-pin: при установке нескольких плат PCIe важно обеспечить достаточную подачу питания и организовать охлаждение под плотную компоновку.

Какой аспект сетевой части стоит проверить, если на сервере нужна не только базовая сеть, но и подключение сервисов?

На задней панели предусмотрены 2 порта RJ-45: если в проекте требуется больше сетевых интерфейсов, придется закладывать расширение или дополнительное сетевое оборудование.
