Артикул: MBD-M12SWA-TF-B

Наличие уточняйте

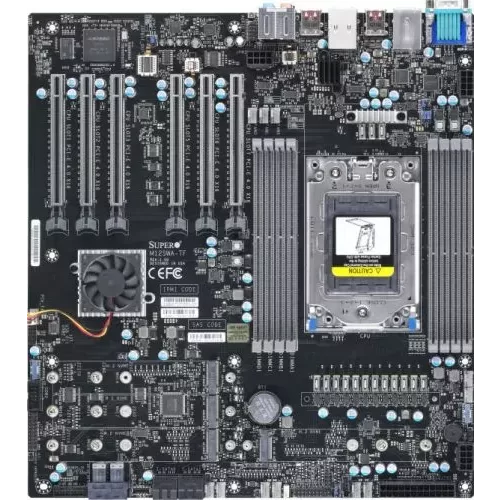

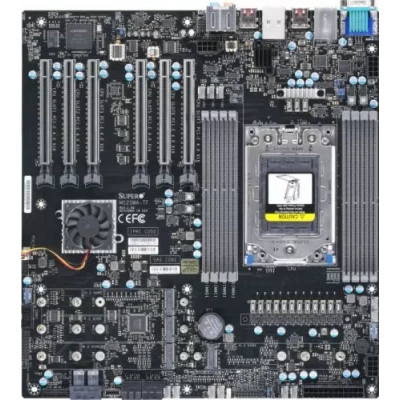

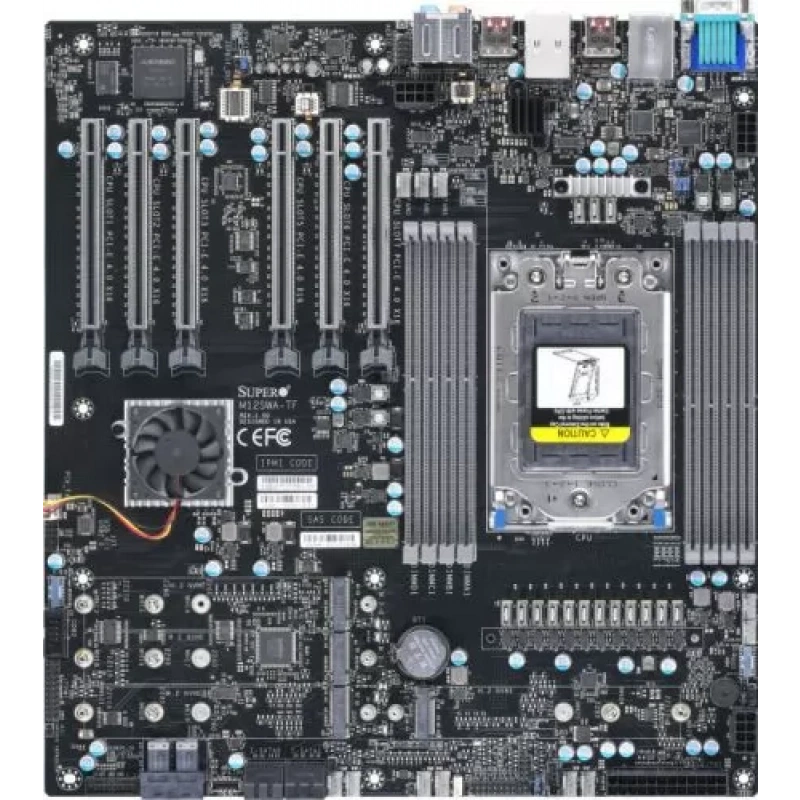

Материнская плата E-⁠ATX Supermicro MBD-⁠M12SWA-⁠TF-⁠B

Цена последней отгрузки со склада:

93 920 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-M12SWA-TF-B

Материнская плата Supermicro MBD-M12SWA-TF-B выполнена в форм-факторе E-ATX и предназначена для серверных и рабочих станций на платформе AMD с сокетом SP3. В основе модели лежит чипсет AMD WRX80, а конфигурация ориентирована на установку большого объема DDR4-памяти, подключение накопителей и построение расширяемых систем с несколькими платами и линиями связи. Такой формат подходит для задач, где требуется многоядерная платформа AMD, высокая плотность памяти и набор интерфейсов для современных серверных сборок.

Модель поддерживает 8 слотов DDR4, восьмиканальную память, частоту до 3200 МГц и объем до 2000 ГБ. Для накопителей предусмотрены 4 порта SATA 6 Гбит/с и 4 разъема M.2. Плата оснащена 6 слотами PCI Express x16 версии 4.0, 1 сетевым портом RJ-45, а также разъемами питания 24 pin и 8 + 8 + 8 pin для процессора. Встроенный звуковой кодек Realtek ALC4050 дополняет возможности платы для рабочих и серверных сценариев.

Supermicro MBD-M12SWA-TF-B подходит для построения производительных систем на AMD WRX80, где важны совместимость с процессорами AMD, большой запас по памяти, современные интерфейсы накопителей и поддержка нескольких видеокарт или плат расширения. E-ATX-формат требует совместимого корпуса и удобен в крупных системных сборках, ориентированных на вычисления, хранение данных и профессиональные задачи.

Функциональные возможности

При проектировании сервера на M12SWA-TF сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Один AMD Ryzen Threadripper PRO 5000WX/3000WX серии; разъём sWRX8/SP3; поддержка TDP CPU До 280W.
  • Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
  • Оперативная память: 8 разъёмов DIMM; ECC и Non-ECC, buffered и Un-buffered, U-DIMM, R-DIMM, LRDIMM и 3DS R-DIMM память; RDIMM До 2TB, UDIMM До 256GB; 8-channel шина памяти.
  • Тип и режимы памяти: ECC и Non-ECC, buffered и Un-buffered, U-DIMM, R-DIMM, LRDIMM и 3DS R-DIMM память; DDR4 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 Mhz.
  • Сеть: 10G LAN: Один LAN через Marvell AQC113C 10Gb контроллер; 1GbE LAN: Один LAN через через Intel i210AT контроллер (shared с IPMI); 1 RJ45 10GBase-T LAN порт; 1 RJ45 GbE LAN порт (shared с IPMI).
  • SATA: AMD WRX80 контроллер для 4 SATA3 (6 Gbps) портов, RAID 0,1,5,10; 4 SATA3 (6 Gbps) портов.
  • M.2: Interface: 4 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key; Software RAID 0,1,5,10 Поддержка.
  • PCIe: 6 PCI-E 4.0 x16 слоты.
  • USB: 1 USB 3.2 Gen2x2 порт (Type C, 20Gbps); 5 USB 3.2 Gen2 портов (4 Type A, 1 Type C колодка, 10Gbps); 5 USB 3.2 Gen1 портов (3 Type A, 1 через внутреннюю колодку); 2 USB 2.0 через внутреннюю колодку.
  • Управление: ASPEED AST2600.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро M12SWA-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD Ryzen Threadripper PRO 5000WX/3000WX серии; разъём sWRX8/SP3; поддержка TDP CPU До 280W. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 разъёмов DIMM; ECC и Non-ECC, buffered и Un-buffered, U-DIMM, R-DIMM, LRDIMM и 3DS R-DIMM память; RDIMM До 2TB, UDIMM До 256GB; 8-channel шина памяти; ECC и Non-ECC, buffered и Un-buffered, U-DIMM, R-DIMM, LRDIMM и 3DS R-DIMM память; DDR4 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 Mhz. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-743AC-1K26B-SQ, CSE-745BAC-R1K23B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
M12SWA-TFОдин AMD Ryzen Threadripper PRO 5000WX/3000WX серии; разъём sWRX8/SP3; поддержка TDP CPU До 280W8 разъёмов DIMM; ECC и Non-ECC, buffered и Un-buffered, U-DIMM, R-DIMM, LRDIMM и 3DS R-DIMM память; RDIMM До 2TB, UDIMM До 256GB; 8-channel шина памяти; 10G LAN: Один LAN через Marvell AQC113C 10Gb контроллер; 1GbE LAN: Один LAN через через Intel i210AT контроллер (shared с IPMI); 1 RJ45 10GBase-T LAN порт; 1 RJ45 GbE LAN порт (shared с IPMI)
X13SWA-TFIntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix)16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s; 1 LAN с Marvell AQC113C, 1x 10GbE RJ45 LAN порт с AQC113C; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI
X12STW-TF10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10 Gigabit Ethernet LAN портов
X12SPW-TF3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10GBase-T портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата M12SWA-TF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабель SATA CBL-0044L — 2 шт., CPU-GPU Power разъём Adapter CBL-PWEX-0663 — 1 шт., M.2 Screw и Stand Kit MCP-410-00020-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, CBL-PWEX-0663. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-M12SWA-TF-B

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; ECC и Non-ECC, buffered и Un-buffered, U-DIMM, R-DIMM, LRDIMM и 3DS R-DIMM память; RDIMM До 2TB, UDIMM До 256GB; 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Тип и скорость памяти
ECC и Non-ECC, buffered и Un-buffered, U-DIMM, R-DIMM, LRDIMM и 3DS R-DIMM память; DDR4 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 Mhz

Процессорная подсистема

Количество ядер
До 64 ядер
Поддерживаемые процессоры
Один AMD Ryzen Threadripper PRO 5000WX/3000WX серии; разъём sWRX8/SP3; поддержка TDP CPU До 280W
Сокет процессора
SP3
Тепловой пакет CPU
До 280W
Чипсет
AMD 500-Series 2019 Premium WRX80 Chipsets
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
1 VGA порт (выделенный для IPMI)
Графический контроллер
ASPEED AST2600 BMC; VGA разъём is выделенный для IPMI
Звуковая подсистема
ALC4050H + ALC1220 7.1 канал HD Audio
Порты USB
1 USB 3.2 Gen2x2 порт (Type C, 20Gbps); 5 USB 3.2 Gen2 портов (4 Type A, 1 Type C колодка, 10Gbps); 5 USB 3.2 Gen1 портов (3 Type A, 1 через внутреннюю колодку); 2 USB 2.0 через внутреннюю колодку
Сетевые контроллеры
10G LAN: Один LAN через Marvell AQC113C 10Gb контроллер; 1GbE LAN: Один LAN через через Intel i210AT контроллер (shared с IPMI)
Сетевые порты
1 RJ45 10GBase-T LAN порт; 1 RJ45 GbE LAN порт (shared с IPMI)
Слоты PCIe
6 PCI-E 4.0 x16 слоты

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: CPU-GPU power разъём adapter CBL-PWEX-0663
1 шт.; PCIe 8 Pin Male(black) до CPU 8 Pin Female(White) Power Adapter
Комплект: M.2 Screw и Stand Kit MCP-410-00020-0N
1 шт.; Screw kit с bag для M12SWA-TF M.2 card
Комплект: Кабель SATA CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Материнская плата MBD-M12SWA-TF
1 шт.; M12SWA-TF Материнская плата
Поддерживаемые модели
AS -5014A-TT

Конструкция и условия эксплуатации

Габариты
12" x 13" (30.48cm x 33.02cm)
Условия эксплуатации
Рабочая температура: 0°C до 50°C (32°F до 122°F); Температура хранения: -5°C до 55°C (23°F до 131°F); FCC class B
Форм-фактор
E-ATX

Накопители

Интерфейс U.2
Interface: 2 U.2 разъёма; Software RAID 0,1 Поддержка
Контроллер и порты SATA
AMD WRX80 контроллер для 4 SATA3 (6 Gbps) портов, RAID 0,1,5,10; 4 SATA3 (6 Gbps) портов
Разъёмы M.2
Interface: 4 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key; Software RAID 0,1,5,10 Поддержка

Питание и охлаждение

Вентиляторы и охлаждение
До 10 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости
Дополнительные функции
1 COM порт (сзади); 1 TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +3.3V, +12V, +3.3Vstb, +5Vstb, Vcore, Vmem; Поддержка утилиты мониторинга
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Пробуждение из S5 с клавиатуры; S3/S4

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; SUM; IPMI, KVM с shared LAN
Тип BIOS
AMI 256Mb Flash EEPROM
Удалённое управление IPMI
ASPEED AST2600

Отзывы о товаре

Валерия Донская03.10.2025

5/5

Плата бралась под AMD SP3 и большой объем памяти, поэтому перед сборкой корпус проверили отдельно. Встала без переделок, сервер запустился, а потом уже добавили накопители и проверили подключение M.2. Для крупной рабочей системы вариант вышел практичный.

Плюсы товара

Встала без переделок

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки совместимости по процессору и платформе критичны перед установкой этой платы?

Плата рассчитана на AMD с сокетом SP3 и чипсетом AMD WRX80. Убедитесь, что выбранный процессор подходит по сокету SP3, а конфигурация памяти и питания соответствует серверному плану под эту платформу.

Как разъемы накопителей ограничивают варианты хранения при проектировании (SATA vs M.2)?

Указаны 4 SATA 6 Гбит/с и 4 разъема M.2. Если в целевой конфигурации требуется больше портов SATA или больше M.2, это может не совпасть с возможностями платы.

Что нужно учесть при выборе плат расширения, если планируется установка нескольких устройств на PCIe?

На плате предусмотрены 6 слотов PCI Express x16 версии 4.0. При проектировании подсчитайте, сколько именно x16-устройств вы планируете, и сравните с количеством доступных посадочных мест.

Какие требования по питанию нужно проверить, чтобы избежать проблем с запуском системы?

Для питания предусмотрен основной разъем 24 pin и питание процессора 8 + 8 + 8 pin. Проверьте наличие нужного набора коннекторов в блоке питания/переходниках вашей конфигурации.

Сколько сетевых линий вы реально получите, и как это влияет на схему подключения (сеть/резервирование)?

Заявлен 1 порт RJ-45. Если планируется резервирование каналов или разделение сетей, учтите, что на плате нет второго встроенного RJ-45.
