Артикул: MBD-H13SRA-F-B

В наличии

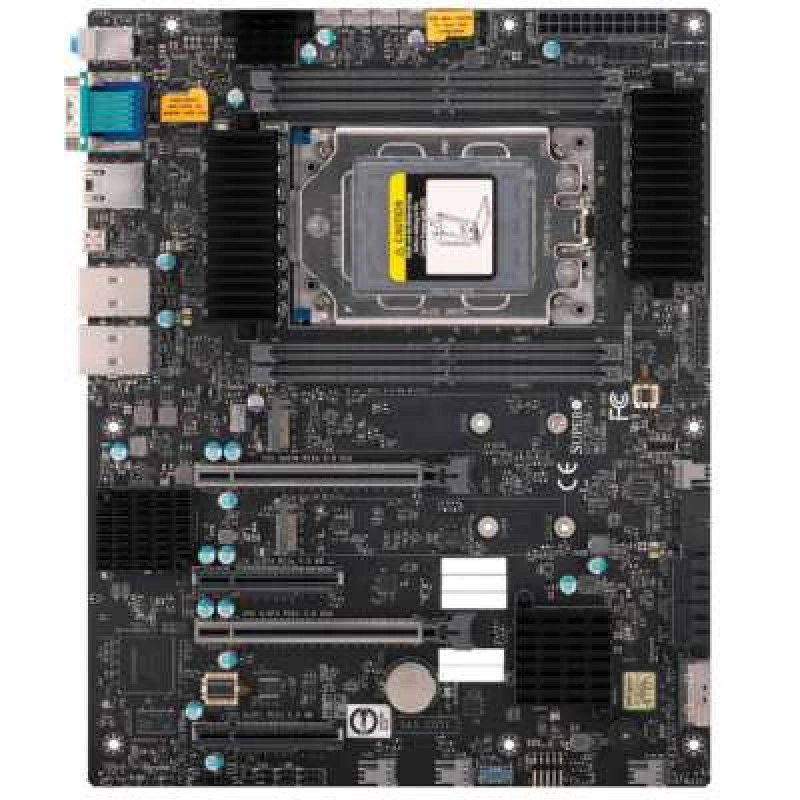

Supermicro MBD-⁠H13SRA-⁠F-⁠B - материнская плата ATX

Цена последней отгрузки со склада:

86 523 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SRA-F-B

Supermicro MBD-H13SRA-F-B - серверная материнская плата форм-фактора ATX на базе чипсета AMD TRX50 и сокета sTR5. Модель предназначена для процессоров AMD и рассчитана на сборку производительных серверных и рабочих конфигураций, где важны поддержка памяти DDR5, расширяемость по PCI Express 5.0 и наличие встроенных интерфейсов для подключения накопителей и периферии. Плата относится к серверному сегменту Supermicro и подходит для систем, которым требуется сочетание современного процессорного разъема, актуального набора слотов расширения и нескольких вариантов подключения устройств хранения.

Плата MBD-H13SRA-F-B поддерживает установку памяти DDR5 в четыре слота, оснащена двумя слотами PCIe x16 версии 5.0, двумя разъемами M.2 и четырьмя портами SATA. Для подключения внешних устройств предусмотрены разъемы USB Type-A, USB Type-C, видеовыход VGA (D-Sub) и три сетевых порта RJ-45. Такая конфигурация делает модель удобной основой для серверных и специализированных рабочих систем, где важны сетевые возможности, интерфейсы хранения и базовые средства локального подключения.

Черный цвет, отсутствие встроенного процессора, поддержка AMD и встроенные разъемы для корпусных вентиляторов дополняют конфигурацию платы. Модель ориентирована на совместимую платформу с сокетом sTR5 и серверной логикой построения системы, где необходимо использовать отдельный процессор и собственную подсистему памяти, накопителей и внешних интерфейсов.

Функциональные возможности

Практическая задача H13SRA-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: 1 Выделенная LAN для IPMI. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серии.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.384cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM.
  • Сеть: 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI; 2 LAN с 1Gb Broadcom BCM5720.
  • SATA: 4 SATA (6Gbps); RAID 0/1/10 Поддержка.
  • M.2: 2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110).
  • PCIe: 2 PCIe 5.0 x8 слоты, Open сзади; 2 PCIe 5.0 x16 слоты, metal armor protection, Поддержка 2 triple/Два/single-width GPU cards; 1 PCIe 4.0 x8 слот, MCIO разъём.
  • USB: 2 USB 2 порт(ы) (колодка); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 4 USB 3.2 Gen2x1 Type-A порт(ы) (сзади); 2 USB 3.2 Gen1x1 порт(ы) (колодка); 1 USB 3.2 Gen2x1 Type-C порт(ы) (колодка).
  • Управление: 1 Выделенная LAN для IPMI.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 2 4-pin разъёмы вентиляторов для CPU liquid cooling pump; CPU/Suspend-state indicator LED; Индикатор перегрева CPU/системы; вентилятор failed LED; Регулировка оборотов вентиляторов; HDD activity LED; LAN activity LED; UID/удалённый UID LED.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H13SRA-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серии. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H13SRA-F1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM; 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI; 2 LAN с 1Gb Broadcom BCM5720
H13SRA-TF1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM; 2 LAN с 10Gb Broadcom BCM57416; 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI
H13SRD-FОдин процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серииКоличество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (2DPC): До 192GB 3600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM; 1 LAN с ASPEED AST2600 BMC, через BPN разъём
H13SAE-MFОдин процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 1 LAN с ASPEED AST2600 BMC, Выделенная LAN для IPMI

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H13SRA-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00189-0B — 1 шт., Кабель SATA CBL-0044L — 2 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H13SRA-F-B

Оперативная память

Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM
Ёмкость и слоты памяти
Overclocking поддерживается on CPU и RDIMM
Ёмкость модулей DIMM
RDIMM/3DS RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB, 256GB
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 96C/192T
Поддерживаемые процессоры
1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серии
Сокет процессора
sTR5; LGA-4844
Чипсет
TRX50
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Конфигурация PCIe
2 PCIe 5.0 x8 слоты, Open сзади; 2 PCIe 5.0 x16 слоты, metal armor protection, Поддержка 2 triple/Два/single-width GPU cards; 1 PCIe 4.0 x8 слот, MCIO разъём
Порты USB
2 USB 2 порт(ы) (колодка); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 4 USB 3.2 Gen2x1 Type-A порт(ы) (сзади); 2 USB 3.2 Gen1x1 порт(ы) (колодка); 1 USB 3.2 Gen2x1 Type-C порт(ы) (колодка)
Последовательные порты
1 COM порт(ы)
Сетевой контроллер
1 LAN с ASPEED AST2600, Выделенная LAN для IPMI; 2 LAN с 1Gb Broadcom BCM5720

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00189-0B
1 шт.; -
Комплект: Кабель SATA CBL-0044L
2 шт.; -
Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.384cm)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
4 SATA (6Gbps); RAID 0/1/10 Поддержка
Разъёмы M.2
2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 2 4-pin разъёмы вентиляторов для CPU liquid cooling pump; CPU/Suspend-state indicator LED; Индикатор перегрева CPU/системы; вентилятор failed LED; Регулировка оборотов вентиляторов; HDD activity LED; LAN activity LED; UID/удалённый UID LED
Дополнительные функции
Контроль вскрытия корпуса; Power supply мониторинг; RoHS
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,GPU temperature,Температура памяти,NvMe temperature,Температура PCH,SAS HDD temperature,Температура системы,Vcore,Vmem
Управление питанием
Настройка включения после восстановления питания; Управление питанием ACPI; Wake-on-LAN; S4/S5

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM
Удалённое управление IPMI
1 Выделенная LAN для IPMI
Функции BIOS
ACPI 6.5; Пробуждение по RTC; SMBIOS 3.6 или новее; UEFI 2.9

Отзывы о товаре

Валерия Луговская22.04.2026

5/5

Плату брали под новую AMD систему на sTR5. После сборки BIOS увидел память, два PCIe x16 слота и накопители, дальше уже пошла обычная настройка. Для крупной платформы это хороший фундамент, особенно если нужен запас по интерфейсам.

Плюсы товара

Много интерфейсов на плате

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски несовместимости стоит проверить, если вы собираете сервер на базе MBD-H13SRA-F-B с уже выбранными компонентами?

Проверьте сокет sTR5 и то, что процессор и серверная платформа рассчитаны на AMD, а также что ваши модули памяти — DDR5 и устанавливаются в 4 слота.

Как выбрать подсистему хранения (SATA и M.2), чтобы избежать конфигурационных сюрпризов при сборке?

На плате предусмотрены 4 порта SATA и 2 разъема M.2, а также поддержка RAID 0/1/10; заранее определите, какие устройства вы будете использовать для системного и основного хранения и как вы хотите организовать отказоустойчивость/резервирование в выбранных режимах.

Что важно учесть при планировании расширения PCIe-устройств на MBD-H13SRA-F-B?

На плате есть 2 слота PCIe x16 версии 5.0; при установке плат расширения заранее оцените, какие устройства вы размещаете, чтобы они поместились в доступные слоты и соответствовали ожидаемой шине PCIe 5.0.

Как особенности видеовыхода и интерфейсов на панели влияют на варианты локального администрирования?

На панели предусмотрен видеовыход VGA (D-Sub), а также USB Type-A и USB Type-C; это влияет на то, какой тип локального подключения вы сможете использовать для настройки/отладки при сборке и первичном вводе в эксплуатацию.

Какие требования по организации охлаждения стоит оценить, если планируется установка нескольких активных компонентов в сервер?

На плате есть 7 разъемов для корпусных вентиляторов 4-pin; при сборке оцените, сколько вентиляторов и зон охлаждения вы планируете подключать, чтобы обеспечить нужный воздушный поток в корпусе.
