Артикул: MBD-H13SAE-MF-B

Наличие уточняйте

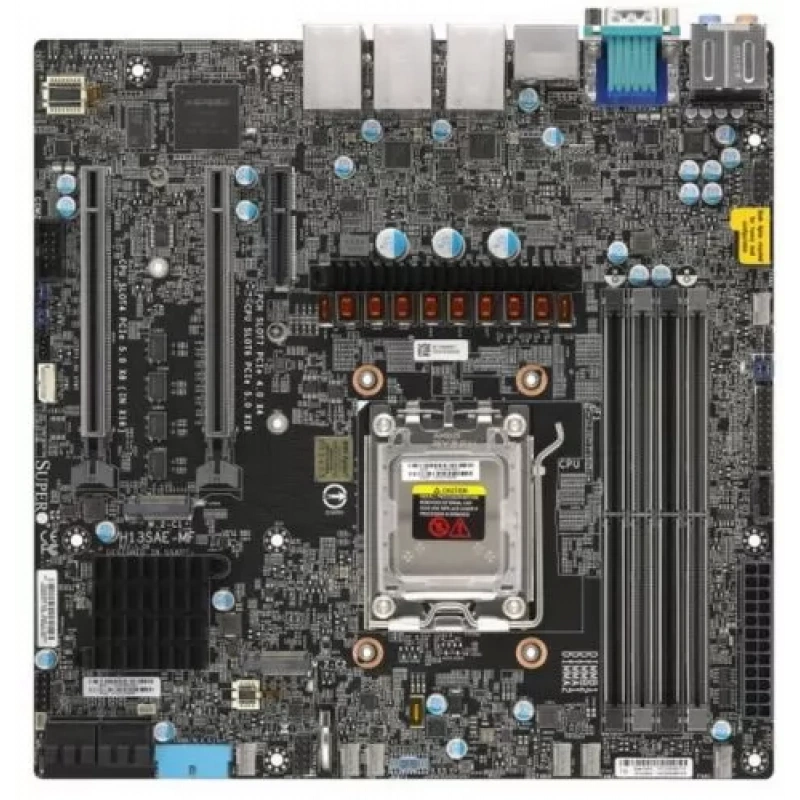

Материнская плата mATX Supermicro MBD-⁠H13SAE-⁠MF-⁠B

Цена последней отгрузки со склада:

79 225 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате mATX Supermicro MBD-H13SAE-MF-B

Материнская плата Supermicro MBD-H13SAE-MF-B выполнена в форм-факторе Micro-ATX и предназначена для процессоров AMD с сокетом AM5. В основе платы используется чипсет AMD B650, а конфигурация ориентирована на сборку систем с памятью DDR5, несколькими накопителями SATA и M.2, а также набором современных внешних и внутренних интерфейсов. Модель подходит для компактных систем формата mATX, где важны поддержка актуальной платформы AMD, достаточное количество разъемов для накопителей и удобная панель подключений. Плата рассчитана на 4 слота DDR5 с максимальным объемом памяти до 192 ГБ и частотой до 5200 МГц.

Конфигурация MBD-H13SAE-MF-B включает 2 разъема M.2, 4 порта SATA, 2 слота PCI Express x16 и 3 сетевых порта RJ-45. На задней панели предусмотрены USB 2.0 и USB 3.2 Gen 1, а также видеовыходы HDMI и DVI. Для внутренних подключений доступны разъемы USB 2.0 и USB 3.2 Gen 1, а питание платы осуществляется через основной разъем 24 pin. Наличие 7 разъемов для корпусных вентиляторов 4-pin помогает организовать охлаждение компактной системы с несколькими накопителями и расширительными модулями.

Модель Supermicro MBD-H13SAE-MF-B удобна для сборки универсальных рабочих и домашних систем на платформе AMD AM5. Она сочетает компактный формат, современные интерфейсы и поддержку DDR5, что делает плату практичной основой для производительной конфигурации с несколькими накопителями и сетевыми подключениями.

Функциональные возможности

При проектировании сервера на H13SAE-MF сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC; Два 1Gbit LAN портов (i210 AT); 1 dedicated Realtek 1Gbit LAN для IPMI. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Один процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серии.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.384cm x 24.384cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM.
  • Сеть: 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 1 LAN с ASPEED AST2600 BMC, Выделенная LAN для IPMI.
  • SATA: 4 SATA (6Gbps); RAID 0/1/10 Поддержка.
  • M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110).
  • USB: 2 USB 3.2 Gen1 порт(ы) (колодка); 3 USB 3.2 Gen2 Type-A порт(ы) (сзади); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 2 USB 3.2 Gen2 Type-C порт(ы) (сзади); 1 USB 2 порт(ы) (колодка); 1 USB 3.2 Gen2x2 порт (type C, 20Gb, сзади); 5 USB 3.2 Gen2 портов (2 Type C, сзади, Поддержка DP 1.4 Alt mode).
  • Управление: ASPEED AST2600 BMC; Два 1Gbit LAN портов (i210 AT); 1 dedicated Realtek 1Gbit LAN для IPMI.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов).
  • Системная логика: B650.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H13SAE-MF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серии. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-514-505, CSE-514-R407C. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H13SAE-MFОдин процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 1 LAN с ASPEED AST2600 BMC, Выделенная LAN для IPMI
H13SRA-F1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM; 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI; 2 LAN с 1Gb Broadcom BCM5720
H13SRA-TF1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Overclocking поддерживается on CPU и RDIMM; 2 LAN с 10Gb Broadcom BCM57416; 1 LAN с ASPEED AST2600, Выделенная LAN для IPMI
H13SRD-FОдин процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серииКоличество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (2DPC): До 192GB 3600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM; 1 LAN с ASPEED AST2600 BMC, через BPN разъём

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H13SAE-MF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00185-0B — 1 шт., Кабели SATA CBL-0044L — 2 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MCP-260-00185-0B, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H13SAE-MF-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM
Ёмкость и слоты памяти
До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 16C/32T
Поддерживаемые процессоры
Один процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серии
Чипсет
B650
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 Display порт порт(ы); 2 VGA Type-C 3.2 Gen2 порт(ы) (сзади); 1 порт(ы) supporting 4K@60Hz as specified в HDMI 2 (сзади)
Звуковая подсистема
ALC 888S HD Audio
Порты USB
2 USB 3.2 Gen1 порт(ы) (колодка); 3 USB 3.2 Gen2 Type-A порт(ы) (сзади); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 2 USB 3.2 Gen2 Type-C порт(ы) (сзади); 1 USB 2 порт(ы) (колодка); 1 USB 3.2 Gen2x2 порт (type C, 20Gb, сзади); 5 USB 3.2 Gen2 портов (2 Type C, сзади, Поддержка DP 1.4 Alt mode)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
2 LAN с Intel i210 Gigabit Ethernet-контроллер; 1 LAN с ASPEED AST2600 BMC, Выделенная LAN для IPMI

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00185-0B
1 шт.; -
Комплект: Кабели SATA CBL-0044L
2 шт.; -
Условия и ограничения
поддержка До 170W TDP CPUs

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.384cm x 24.384cm)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
4 SATA (6Gbps); RAID 0/1/10 Поддержка
Разъёмы M.2
2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов)
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,Температура PCH,Температура системы
Управление питанием
Управление включением после восстановления питания; Принудительное выключение кнопкой питания; S3/S4/S5

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); Плагины для стороннего ПО; IPMI Utilities; SAA (limited Поддержка)
Тип BIOS
AMI 32MB SPI Flash EEPROM
Удалённое управление IPMI
ASPEED AST2600 BMC; Два 1Gbit LAN портов (i210 AT); 1 dedicated Realtek 1Gbit LAN для IPMI
Функции BIOS
ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; Поддержка USB-клавиатуры

Отзывы о товаре

Вячеслав П.16.01.2025

5/5

Плату ставили в компактный корпус под AM5, и она легла на свое место без подгонки. Память DDR5 определилась сразу, потом без задержки подняли систему и проверили разъемы на задней панели. Для такой компактной платы набор портов оказался кстати.

Плюсы товара

Память определилась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как проверить совместимость платы с процессором AMD при сборке AM5?

Сверяйте сокет AM5 и то, что плата рассчитана на процессорную платформу AMD с чипсетом B650; это ключевое условие корректной установки.

Какие ограничения по памяти важны, если планируется расширение ОЗУ до максимума?

Плата использует 4 слота DDR5 с максимальным объемом до 192 ГБ и частотой до 5200 МГц. При подборе модулей и заполнении всех слотов ориентируйтесь на поддерживаемые параметры.

Если планируется дисковая подсистема с RAID, как учесть возможности по SATA?

Для SATA на плате указаны 4 порта и поддержка RAID режимов 0/1/10. Перед заказом конфигурации определите, какие диски будут в SATA и какой уровень отказоустойчивости/производительности нужен.

Хватит ли сетевых портов для вашей задачи и как это сочетается с выбором расширительных карт?

На плате 3 сетевых порта RJ-45 (скорость 1 Гбит/с) и предусмотрены 2 слота PCIe x16. Если нужны дополнительные сетевые/контроллерные адаптеры, учтите количество PCIe-слотов и приоритет ваших сетевых интерфейсов.

Какие практические моменты по видео и разъемам вывода нужно учесть для рабочей станции?

На задней панели предусмотрены HDMI и DVI, а также есть набор USB 2.0 и USB 3.2 Gen 1. Это важно, чтобы заранее согласовать, какие мониторы и периферия будут подключаться без переходников.
