Артикул: MBD-H13DSG-O-CPU-D

Наличие уточняйте

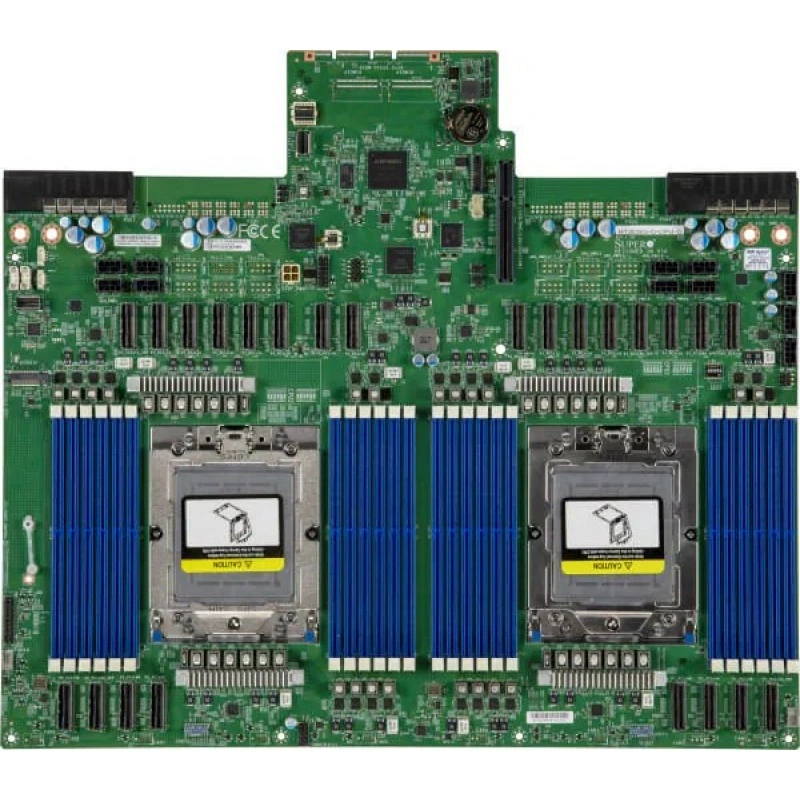

Материнская плата Supermicro H13DSG-⁠O-⁠CPU-⁠D ( For A+ Server Only ) MBD-⁠H13DSG-⁠O-⁠CPU-⁠D

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13DSG-O-CPU-D

Supermicro MBD-H13DSG-O-CPU-D — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель H13DSG-O-CPU-D. Процессорная платформа: 2 процессорных разъёма SP5; AMD EPYC 9004 серии.

Формат платы — Проприетарный. Её габариты составляют 17" x 14.7" (43.18cm x 37.34cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM; Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 4800 MT/s (Подробности и ограничения — в разделе памяти). Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата H13DSG-O-CPU-D задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: ASPEED AST2600 BMC; Integrated IPMI 2.0 + KVM с Выделенная LAN. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма SP5; AMD EPYC 9004 серии.
  • Форм-фактор и габариты: Проприетарный; 17" x 14.7" (43.18cm x 37.34cm).
  • Оперативная память: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM; Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 4800 MT/s (Подробности и ограничения — в разделе памяти).
  • SATA: 2 SATA (6Gbps) через Asmedia ASM1061; 2 SATA3, 4 NVMe.
  • M.2: 1 M.2 PCIe 3.0 x4 слот (M-Key 2280/22110).
  • USB: 1 USB 2.0 порт(ы) (колодка); 2 USB 3.0 портов через I/O Плата.
  • Управление: ASPEED AST2600 BMC; Integrated IPMI 2.0 + KVM с Выделенная LAN.
  • Охлаждение: 2x 4-pin разъёмы вентиляторов (До 2 вентиляторов).
  • Системная логика: Система на кристалле SoC.
  • Безопасность: 1 TPM 2.0 колодка; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H13DSG-O-CPU-D подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма SP5; AMD EPYC 9004 серии. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM; Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 4800 MT/s (Подробности и ограничения — в разделе памяти). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H13DSG-O-CPU-D2 процессорных разъёма SP5; AMD EPYC 9004 серииКоличество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM; Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 4800 MT/s (Подробности и ограничения — в разделе памяти)
H13DSG-O-CPU2 процессорных разъёма SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 6TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 5200 MT/s (Подробности и ограничения — в разделе памяти)
H13DSG-OM2 процессорных разъёма SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 6TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 Выделенная LAN IPMI порт(ы)
H13SST-GC1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти)

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H13DSG-O-CPU-D. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H13DSG-O-CPU-D

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM
Ёмкость и слоты памяти
Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 4800 MT/s (Подробности и ограничения — в разделе памяти)
Количество разъёмов DIMM
24

Процессорная подсистема

Количество ядер
До 128C/256T
Поддерживаемые процессоры
2 процессорных разъёма SP5; AMD EPYC 9004 серии
Сокет процессора
SP5
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
2

Интерфейсы и расширение

Порты USB
1 USB 2.0 порт(ы) (колодка); 2 USB 3.0 портов через I/O Плата

Комплектация и совместимость

Условия и ограничения
поддержка До 400W TDP CPUs

Конструкция и условия эксплуатации

Габариты
17" x 14.7" (43.18cm x 37.34cm)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
2 SATA (6Gbps) через Asmedia ASM1061; 2 SATA3, 4 NVMe
Разъёмы M.2
1 M.2 PCIe 3.0 x4 слот (M-Key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
2x 4-pin разъёмы вентиляторов (До 2 вентиляторов)
Дополнительные функции
20 MCIO (PCIe 5.0 x8) порт(ы); RoT
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,1.8V дежурное питание,3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,VBAT,VRM temperature
Светодиодные индикаторы
BMC Heartbeat LED; Индикатор перегрева CPU/системы; Индикатор питания; UID/удалённый UID LED
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM
Удалённое управление IPMI
ASPEED AST2600 BMC; Integrated IPMI 2.0 + KVM с Выделенная LAN
Функции BIOS
ACPI 6.4;SMBIOS 3.5 или новее;UEFI 2.8;Plug and Play (PnP);Поддержка USB-клавиатуры
