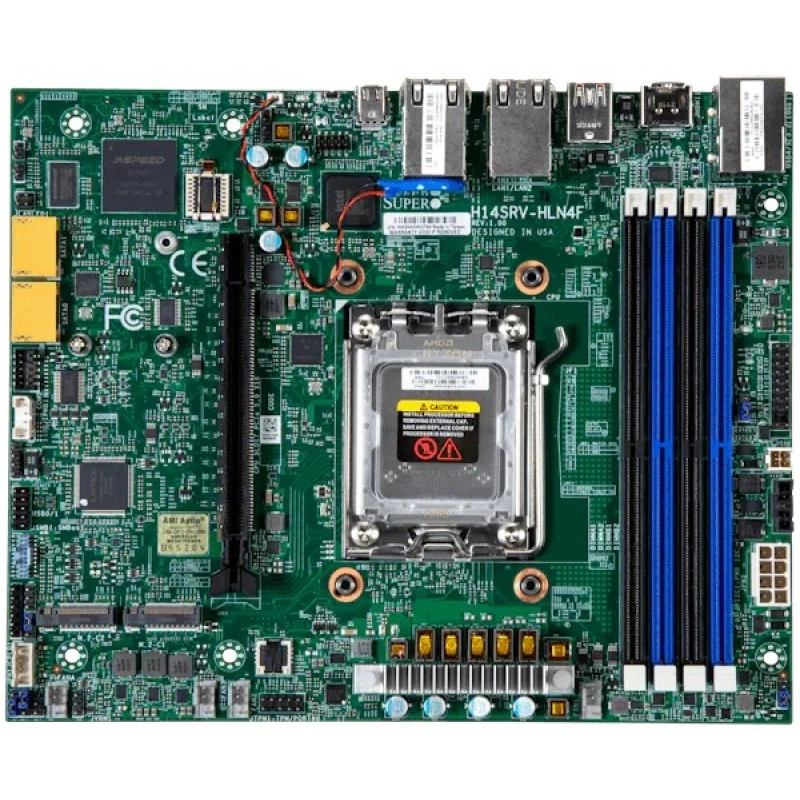

Материнская плата Supermicro H14SRV-HLN4F MBD-H14SRV-HLN4F

Артикул: MBD-H14SRV-HLN4F

Наличие уточняйте

Материнская плата Supermicro H14SRV-HLN4F MBD-H14SRV-HLN4F

Name: Материнская плата Supermicro H14SRV-HLN4F MBD-H14SRV-HLN4F
Brand: SUPERMICRO
SKU: MBD-H14SRV-HLN4F

Цена по запросу

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание материнской платы

Supermicro H14SRV-HLN4F представляет собой компактную серверную плату Flex ATX с четырьмя гигабитными портами LAN и питанием 12V DC. Исполнение предназначено исключительно для A+ Server и используется в AS-E300-14GR, AS-1116R-FN4 и AS-3015TR-i4. В плате сочетаются однопроцессорная архитектура AMD EPYC, встроенное управление BMC и несколько вариантов подключения дисплея.

Процессор и память

Один сокет AM5 (LGA-1718) поддерживает AMD EPYC серий 4004 и 4005. Допускаются процессоры с числом ядер до 16, числом потоков до 32 и TDP до 65W. В четырёх слотах DIMM используется небуферизованная память DDR5 UDIMM с ECC или без ECC, с максимальной ёмкостью до 192GB при 1DPC. Напряжение памяти составляет 1.1V. При использовании ECC исправляются однобитовые ошибки и обнаруживаются двухбитовые.

Сетевые подключения и управление

Четыре порта LAN 1Gbit реализованы на Intel I350-AM4. Отдельный гигабитный интерфейс IPMI предназначен для управления через ASPEED AST2600 BMC. Функции мониторинга включают контроль температуры CPU и памяти, напряжений +12V, +3.3V, +5V и VBAT, а также индикатор активности BMC/IPMI. Для вентиляторов предусмотрены три 4-контактных разъёма с контролем тахометрических сигналов.

Расширение и накопители

Плата сочетает слот PCIe 5.0 с двумя интерфейсами M.2 и отдельными подключениями SATA.

PCIe: один слот PCIe 5.0 x16 с конфигурациями линий 16/NA или 8/8.
M.2: два интерфейса PCIe 5.0 x4: один для M-Key 2280, второй для M-Key 22110.
SATA: два порта со скоростью 6Gbps.

USB и видеовыходы

Задняя панель предоставляет разъёмы USB Type-A и Type-C. Подключение дисплея возможно через HDMI 2.1, Mini DisplayPort от AST2600 и DisplayPort в альтернативном режиме USB Type-C.

USB Type-A: два порта USB 3.2 Gen2 и один USB 3.2 Gen1 на задней панели.
USB Type-C: один задний порт USB 3.2 Gen2 с DisplayPort Alt Mode.
Внутренние подключения: два порта USB 2.0 через разъём и один разъём COM.

Конструкция, прошивка и безопасность

Размеры платы составляют 9" x 7.25" (22.86cm x 18.42cm). Поддерживается входное питание 12V DC. BIOS AMI в 32MB SPI Flash EEPROM поддерживает ACPI 6.4, UEFI 2.8, SMBIOS 3.5 или новее, Plug and Play и USB-клавиатуру. Средства обслуживания включают Supermicro SuperDoctor 5 (SD5), SuperServer Automation Assistant (SAA), утилиты IPMI и плагины для стороннего ПО. Предусмотрены аппаратные средства TPM 2.0 и разъём TPM.

Особенности эксплуатации и автоматизация

SuperServer Automation Assistant (SAA) предоставляет единый интерфейс командной строки для развёртывания, конфигурирования и обновления управляемых систем. Утилита поддерживает работу с одним или несколькими узлами и может включаться в административные сценарии. Возможности SAA охватывают управление BIOS и BMC, сведения о компонентах, показания датчиков и журналы событий. Базовое удалённое управление требует SFT-OOB-LIC, а расширенный набор функций использует SFT-DCMS-SINGLE; доступность конкретных операций определяется конфигурацией платформы и лицензией. Такой способ обслуживания дополняет аппаратный BMC и локальные интерфейсы платы.

Сетевые подключения: четыре порта Intel I350 предоставляют отдельные физические LAN-интерфейсы, а выделенный порт IPMI предназначен для контроллера управления.
Компактная конструкция: Flex ATX и питание 12V DC сочетаются с интерфейсами полноразмерной карты PCIe и двух накопителей M.2 в соответствующей серверной платформе.
Локальное обслуживание: разъёмы HDMI, Mini DisplayPort и USB Type-C с DisplayPort Alt Mode предоставляют несколько вариантов подключения дисплея; USB Type-A остаются доступны для периферии.

Технические характеристики MBD-H14SRV-HLN4F

BIOS и прошивка

Возможности BIOS: ACPI 6.4 Plug и Play (PnP) SMBIOS 3.5 или новее UEFI 2.8 поддержка USB-клавиатуры

Тип BIOS: AMI 32MB SPI Flash EEPROM

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

IPMI: ASPEED AST2600 BMC
SATA: 2 SATA (6Gbps)

Сетевой контроллер: один интерфейс LAN на базе ASPEED AST2600 BMC, выделенный интерфейс LAN для IPMI четыре интерфейса LAN на базе 1GbE с Intel® I350

Интерфейсы ввода-вывода

TPM: 1 TPM встроенный TPM & TPM внутренний разъём
USB: 2 USB 2 порт(а) (внутренний разъём) 2 USB 3.2 Gen2 Type-A порт(а) (на задней панели) 1 USB 3.2 Gen1 Type-A порт(а) (на задней панели) 1 USB 3.2 Gen 2 Type-C порт(а) (на задней панели)

Видео: 1 HDMI® порт(а) (на задней панели) 1 Mini DP порт(а) (на задней панели) 1 DisplayPort через USB Type-C порт(а) (на задней панели)
Последовательные интерфейсы: 1 COM порт(а) (внутренний разъём)

Конструкция и габариты

Размеры: 9" x 7.25" (22.86cm x 18.42cm)

Форм-фактор: Flex ATX

Мониторинг состояния

Контроль вентиляторов: 3x 4-pin разъёмов для вентиляторов (до 3 вентиляторов)

Контроль напряжений: +12V,+3.3V,+5V,3 вентилятора с контролем тахометра,индикатор активности BMC/IPMI,температура CPU,температура памяти,VBAT

Процессорная подсистема

Количество ядер: До 16C/32T
Примечание: Поддержка CPU с TDP до 65W

Процессоры: Один процессор AMD EPYC™ 4004 / 4005

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 4 DIMM слотов Максимальный объём памяти (1DPC): до 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM

Слоты расширения

Разъёмы M.2: 1 M.2 PCIe 5.0 x4 слот (M-key 2280) 1 M.2 PCIe 5.0 x4 слот (M-key 22110)

Управление и программное обеспечение

Программное обеспечение: Supermicro SuperDoctor® 5 (SD5) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party) Утилиты IPMI
