Описание материнской платы

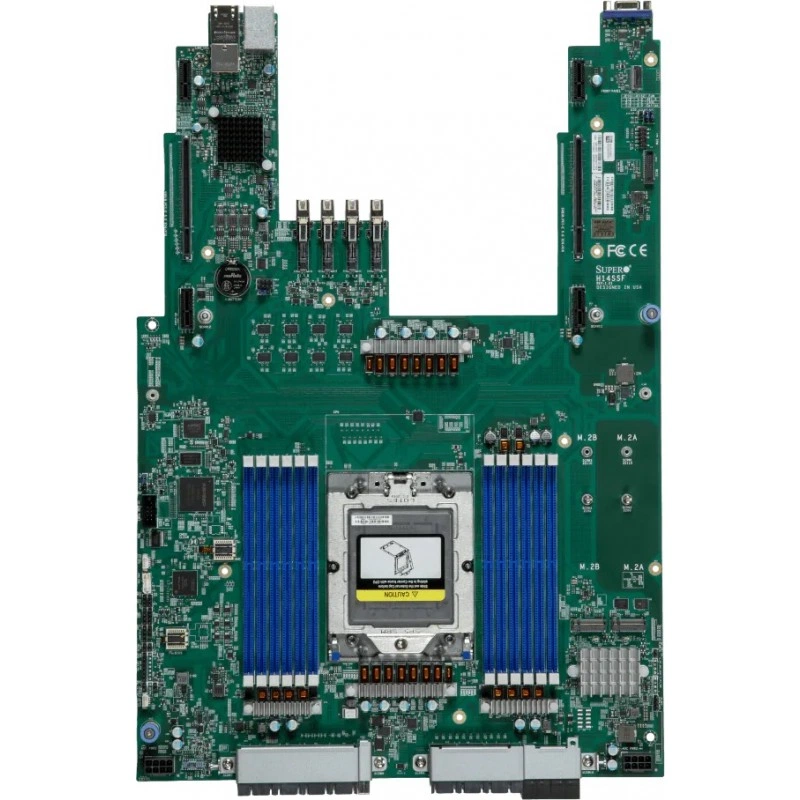

Supermicro H14SSF представляет собой однопроцессорную материнскую плату для систем хранения A+ Server. Она сочетает AMD EPYC 9005, большой массив памяти DDR5, несколько направлений расширения PCIe 5.0 и два сетевых порта 10GBASE-T. Проприетарный формат размером 13" x 18.9" рассчитан на специализированную серверную конструкцию; оптимизированная система для этой платы - ASG-4116S-NU160R.

Вычисления и оперативная память

Сокет SP5 рассчитан на один процессор AMD EPYC серии 9005 с числом ядер до 192 и потоков до 384. Поддерживаются CPU с TDP до 500W. Двенадцать слотов DIMM работают в схеме 1DPC и позволяют сформировать конфигурацию до 6TB ECC DDR5 RDIMM со скоростью до 6400MT/s.

Память работает при напряжении 1.1V. ECC исправляет однобитовые и обнаруживает двухбитовые ошибки, дополняя аппаратный контроль состояния серверной платформы. Предельные объёмы и скорости характеризуют поддерживаемую конфигурацию, а не установленную память.

Архитектура расширения

Разъёмы ExaMax и райзер-карты связывают вычислительную плату с платами расширения и устройствами серверной системы. Вариант подключения дополнительной карты или E1.S выбирается при формировании конфигурации.

ExaMax: четыре соединения PCIe 5.0 x16.
Райзер-карты: три подключения PCIe 5.0 x16 для дополнительных карт AOC.
Альтернативная конфигурация: одно подключение PCIe 5.0 x16 для AOC либо четыре PCIe x4 E1.S.

Загрузка системы и сетевое подключение

Два встроенных M.2 PCIe 3.0 x4 NVMe предназначены для загрузочных накопителей и поддерживают RAID 0/1. Применяются модули M-key форматов 2280 и 22110. Такая организация позволяет выделить загрузочные устройства отдельно от остальных подключений хранения.

Сеть данных: два RJ45 10 GbE на контроллере Broadcom BCM57416.
Сеть управления: отдельный RJ45 1 GbE для IPMI.
Передний ввод-вывод: два USB 3.0 Type-A и один VGA.

Удалённое управление и диагностика

ASPEED AST2600 поддерживает OpenBMC, IPMI 2.0, виртуальные носители по LAN и KVM-over-LAN. Для интеграции управления предусмотрен Redfish API. Среди программных средств платформы - Supermicro Server Manager, SuperCloud Composer и Super Diagnostics Offline.

Температурный контроль охватывает процессор, память, NVMe, периферию и систему; используется логика измерений I2C. Индикаторы отображают активность BMC, накопителей и LAN, а также состояние и сбой питания. Настройки питания включают поведение после восстановления AC и состояние S5.

Прошивка и защита платформы

AMI BIOS использует 64MB SPI Flash EEPROM с поддержкой UEFI 2.8, ACPI 6.5 и SMBIOS 3.7 или новее. Реализована поддержка RoT и внутренний разъём TPM 2.0. Совместимый модуль AOM-TPM-9672H с 10-контактным SPI подключением является опцией и не входит в комплект платы.

Преимущества для эксплуатации

Для системы хранения полезно разделение загрузочных M.2, основных подключений PCIe и служебной сети. RAID 1 для пары загрузочных накопителей предоставляет возможность зеркалирования, а вариант RAID 0 позволяет выбрать другую организацию этой пары. Два 10GBASE-T работают как интерфейсы сети данных, тогда как выделенный IPMI и KVM-over-LAN обеспечивают отдельный путь администрирования и доступа к консоли.

Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.

Технические характеристики MBD-H14SSF

BIOS и прошивка

Возможности BIOS: UEFI 2.8 ACPI 6.5 SMBIOS 3.7 или новее

Тип BIOS: AMI 64MB SPI Flash EEPROM

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

IPMI: ASPEED AST2600 BMC IPMI 2.0 с виртуальных носителей по LAN и KVM-over-LAN поддержка
Сетевой контроллер: два интерфейса LAN на базе Broadcom BCM57416 10GBase-T

Чипсет: Система на кристалле (SoC)

Интерфейсы ввода-вывода

TPM: 1 TPM 2.0 внутренний разъём
USB: 2 USB 3.0 Type-A порт(а) (на передней панели)

Видео: 1 VGA порт(а) (на передней панели)
Сетевые интерфейсы: 1 RJ45 1 GbE выделенный интерфейс LAN для IPMI порт(а) 2 RJ45 10 GbE LAN порт(а)

Конструкция и габариты

Размеры: 13" x 18.9" (33cm x 48cm)

Форм-фактор: Проприетарный

Мониторинг состояния

Дополнительные возможности: RoT
Контроль напряжений: +12V,+12V дежурное питание,+3.3V,+5V,+5V дежурное питание,1.8V дежурное питание,VBAT

Контроль температуры: температура CPU логика измерения температуры I2C температура памяти температура NVMe температура периферии температура системы
Светодиодные индикаторы: индикатор активности BMC индикатор активности HDD индикатор активности LAN M.2 LED индикатор сбоя питания индикатор состояния питания

Процессорная подсистема

Количество ядер: До 192C/384T
Примечание: Поддержка CPU с TDP до 500W

Процессоры: Один сокет SP5 Процессоры AMD EPYC™ серии 9005

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 12 DIMM слотов Максимальный объём памяти (1DPC): до 6TB 6400MT/s ECC DDR5 RDIMM

Слоты расширения

Разъёмы M.2: 2 M.2 PCIe 3.0 x4 NVMe слотов (M-key 2280/22110; RAID 0/1)

Управление и программное обеспечение

Конфигурация питания: механизм принудительного управления кнопкой питания режим включения после восстановления питания AC состояние питания S5

Программное обеспечение: Redfish API SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) IPMI (Intelligent Platform Management Interface) v2.0 с поддержкой KVM SuperServer Automation Assistant (SAA)
