Материнская плата Supermicro H15DPH MBD-H15DPH

Описание материнской платы

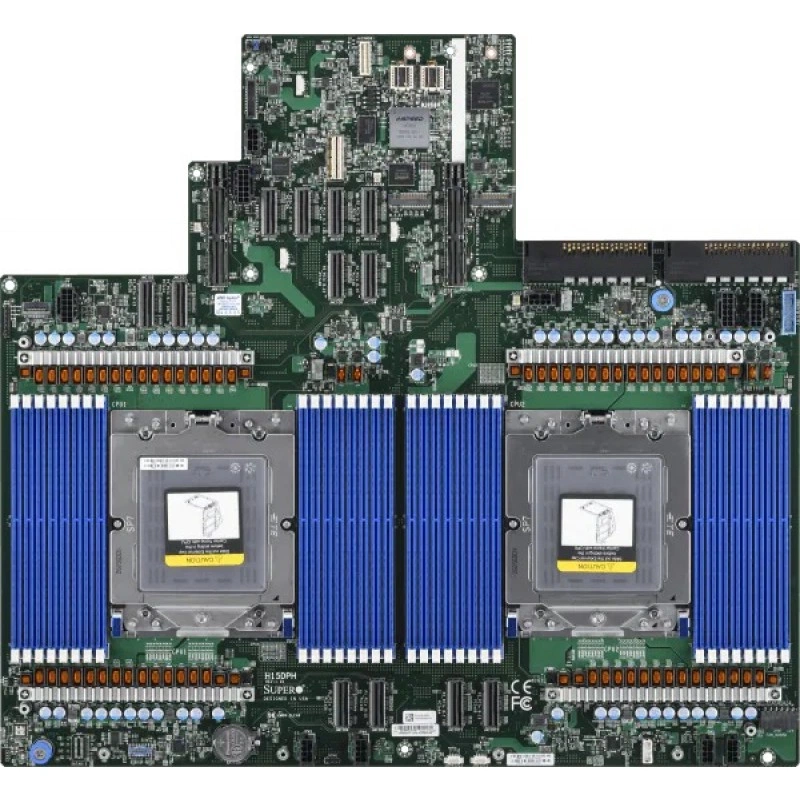

Supermicro H15DPH - двухпроцессорная материнская плата поколения H15 для серверных платформ A+ на AMD EPYC серии 9006 с сокетом SP7. Её архитектура объединяет 32 разъёма памяти DDR5, интерфейсы расширения PCIe 6.0 и контроллер управления ASPEED AST2700. Плата предназначена для интеграции в совместимую серверную систему, где вычислительная часть, накопители, ввод-вывод и охлаждение подбираются как единая конфигурация.

Особенности процессорной платформы

H15DPH поддерживает установку двух процессоров AMD EPYC 9006 SP7 и CPU с тепловым пакетом до 600W. Этот предел относится к поддерживаемым процессорам: при проектировании сервера его необходимо учитывать вместе с возможностями питания и охлаждения выбранного шасси. Двухпроцессорная компоновка сочетается с большим числом разъёмов DIMM и отдельными интерфейсами для подключения устройств расширения.

Память DDR5 и варианты конфигурации

Для оперативной памяти предусмотрены 32 слота DIMM. Плата поддерживает несколько типов серверных модулей, поэтому объём и скорость следует выбирать в рамках конкретного режима, а не складывать максимумы разных конфигураций. Обозначение 1DPC соответствует установке одного модуля на канал памяти.

• RDIMM и 3DS RDIMM: до 8TB ECC DDR5 со скоростью до 8000MT/s в конфигурации 1DPC.
• MRDIMM: до 8TB ECC DDR5 со скоростью до 12800MT/s в конфигурации 1DPC.
• Питание и коррекция ошибок: напряжение памяти 1.1V; с памятью ECC поддерживаются исправление однобитовых и обнаружение двухбитовых ошибок.

Расширение и подключение накопителей

Интерфейсы PCIe 6.0 распределены между M-XIO и кабельными разъёмами MCIO. Такое разделение позволяет строить серверную разводку с платами расширения и подключаемыми узлами ввода-вывода в рамках совместимой платформы. M.2 использует отдельный интерфейс PCIe 4.0 и не должен восприниматься как разъём PCIe 6.0 только потому, что новое поколение доступно на других линиях платы.

• M-XIO: 2 интерфейса PCIe 6.0 x16.
• MCIO: 12 разъёмов PCIe 6.0 x8 для подключения совместимых устройств.
• M.2 NVMe: 2 слота PCIe 4.0 x4 с ключом M-Key; форматы 22110 и 2280, базовое исполнение рассчитано на 22110.

Управление, безопасность и диагностика

Контроллер ASPEED AST2700 BMC обслуживает функции управления, а графический интерфейс выводится через плату ввода-вывода. Для TPM 2.0 предусмотрена колодка; модуль безопасности из перечня дополнительных частей является опцией и не означает его автоматического включения в комплект материнской платы.

Серверная программная среда включает Supermicro Server Manager, Super Diagnostics Offline и SuperServer Automation Assistant. SSM позволяет наблюдать за управляемыми серверами из общей консоли. SDO используется для автономных проверок оборудования и сбора диагностических данных, а SAA предоставляет команды для конфигурации и обновления управляемой системы. Доступность отдельных программных операций зависит от конфигурации сервера, версии ПО и лицензии.

Преимущества для эксплуатации

Контроль температуры CPU, памяти, периферии, системы и VRM помогает оценивать состояние разных зон платы. Аварийное отключение при перегреве CPU дополняет мониторинг напряжений основных и дежурных линий питания. Индикаторы активности BMC/IPMI, перегрева и питания дают локальные сигналы о состоянии узла, а UID облегчает его идентификацию при обслуживании.

Прошивка AMI размещается в 64MB SPI Flash EEPROM. Поддерживаются ACPI 6.6, UEFI 2.11 и SMBIOS 3.8 или новее. Эти параметры важны при подготовке образа системы, настройке управления питанием и инвентаризации оборудования.

Конструкция и серверная интеграция

Плата имеет проприетарный форм-фактор размером 17 × 15.57 дюйма, или 43.18 × 39.54cm. Она относится к компонентам A+ Server и не предполагает универсальной установки в любой корпус. В числе оптимизированных систем представлены AS-2127H7-N и AS-1127H7-N. При сборке согласуются крепление платы, модуль ввода-вывода, кабельные соединения MCIO, типы модулей DIMM и теплоотвод от процессоров.
