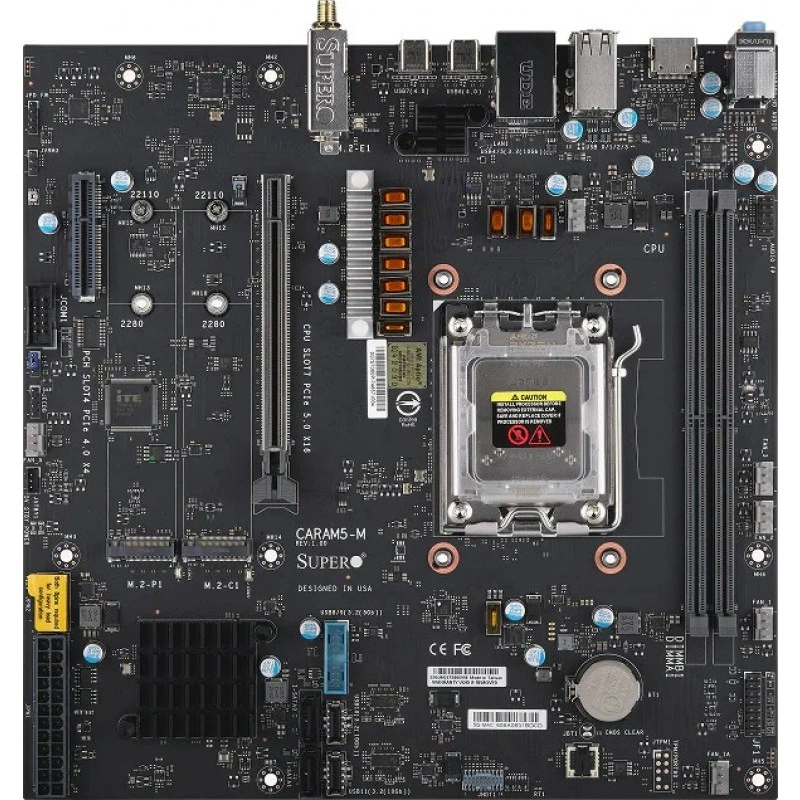

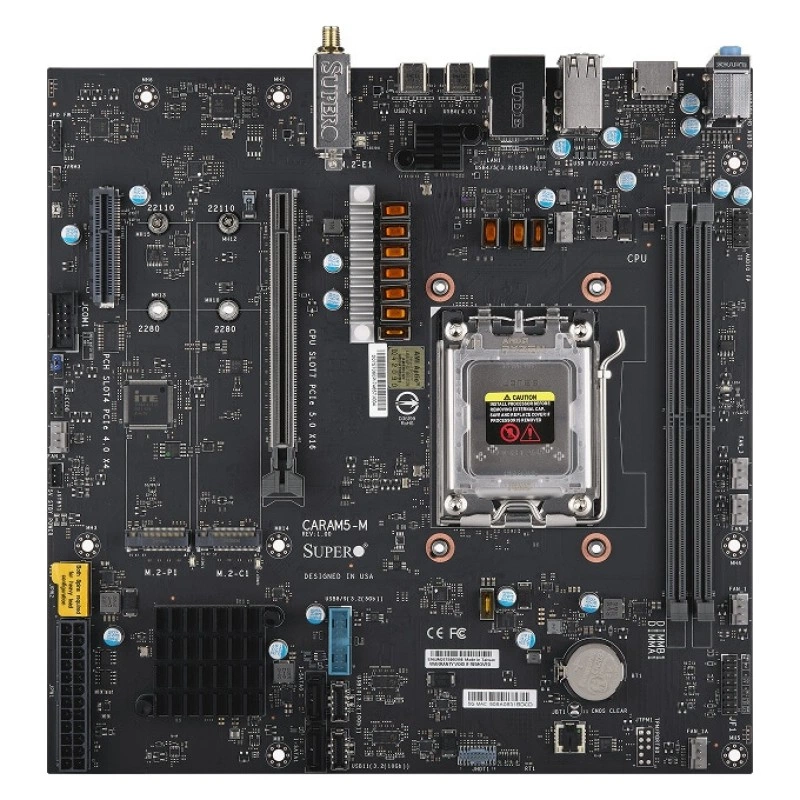

Материнская плата Supermicro CARAM5-M MBD-CARAM5-M

Основная информация о материнской плате Supermicro MBD-CARAM5-M

Supermicro MBD-CARAM5-M — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель CARAM5-M. Процессорная платформа: Один процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серии.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: AMD B850. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 2 разъёма DIMM; 2 DDR5 5600MT/s Non-ECC UDIMM, До 96GB. Сетевые контроллеры и подключение: 1 LAN с 5G Realtek Ethernet RTL8126; 1 RJ45 5 GbE LAN порт(ы) (5G Realtek Ethernet RTL8126). Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата CARAM5-M задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Один процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серии.
• Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).

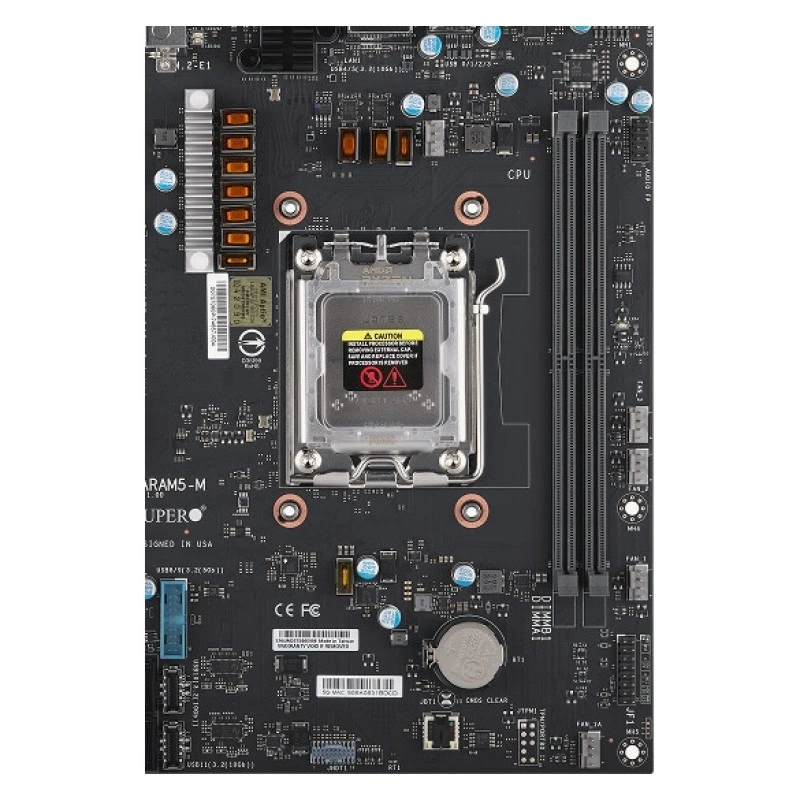

• Оперативная память: Количество разъёмов: 2 разъёма DIMM; 2 DDR5 5600MT/s Non-ECC UDIMM, До 96GB.
• Сеть: 1 LAN с 5G Realtek Ethernet RTL8126; 1 RJ45 5 GbE LAN порт(ы) (5G Realtek Ethernet RTL8126).
• SATA: 2 SATA (6Gbps); RAID 0/1 Поддержка.

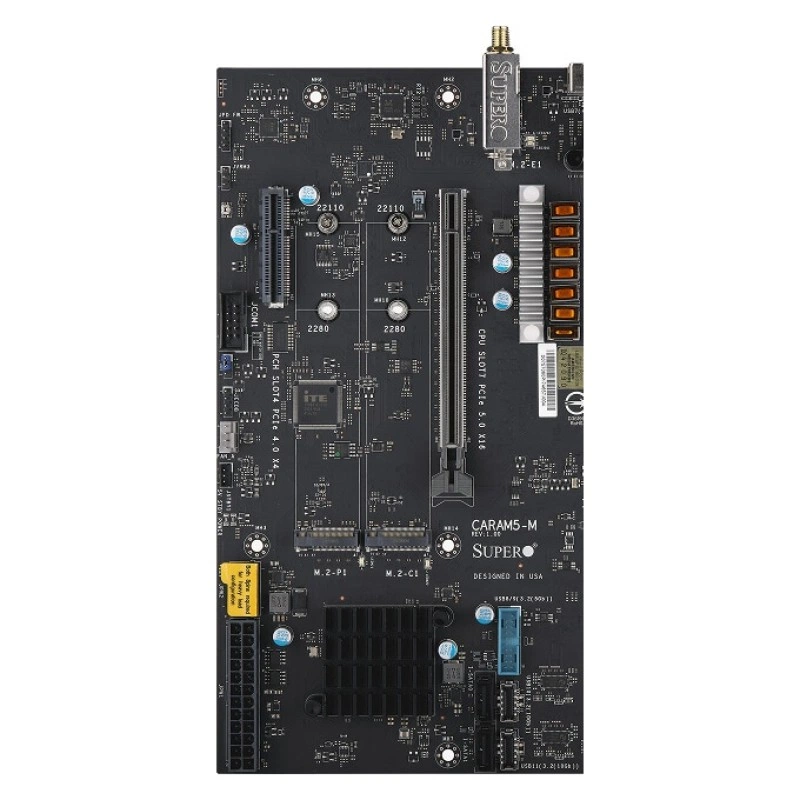

• M.2: 1 M.2 PCIe 5.0 x4 слот (M-key 2280/22110; RAID 0/1); 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110; RAID 0/1).
• USB: 4 USB 2.0 Type-A порт(ы) (сзади); 2 USB 3.2 поколения 2 Type-A порт(ы) (сзади); 2 USB 4.0 Type-C порт(ы) (сзади); 2 USB 3.2 поколения 1 Type-A порт(ы) (колодка); 2 USB 3.2 поколения 2 Type-C порт(ы) (колодка); 1 HDMI порт, 2 USB 4.0 Type-C (DP 2.0 Alt Mode).
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); 6 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов.
• Системная логика: AMD B850.
• Видео: 2 USB 4.0 (DP 2.0 Alt Mode) порт(ы) (сзади); 1 порт(ы) supporting 4K@60Hz as specified в HDMI 2.1 (сзади).

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро CARAM5-M подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серии. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; 2 DDR5 5600MT/s Non-ECC UDIMM, До 96GB. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата CARAM5-M. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
