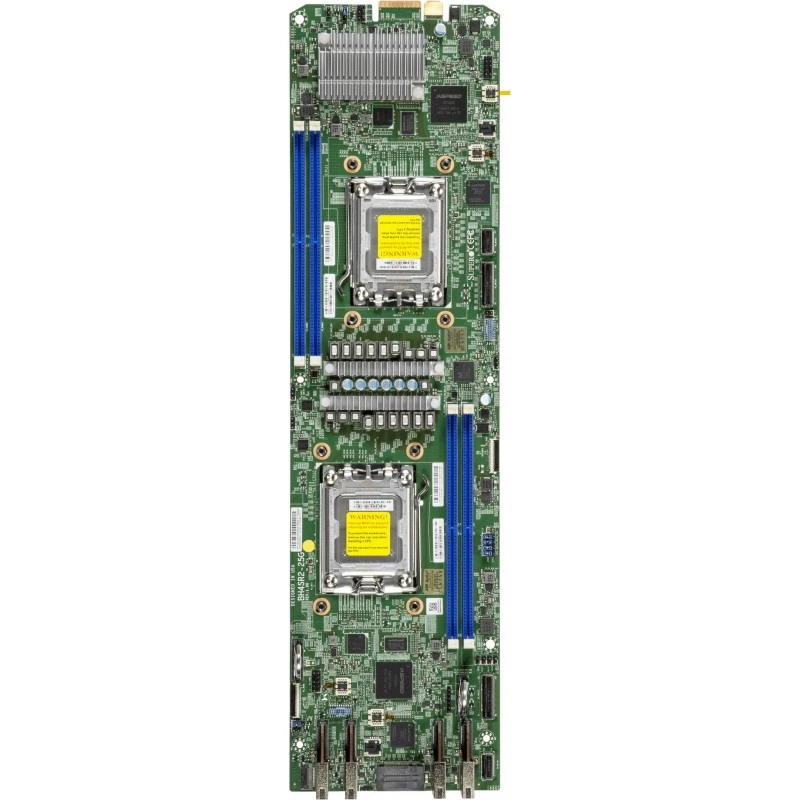

Материнская плата Supermicro BH4SR2-25G ( For SuperBlade Only ) MBD-BH4SR2-25G

Основная информация о материнской плате Supermicro MBD-BH4SR2-25G

Supermicro MBD-BH4SR2-25G — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель BH4SR2-25G. Процессорная платформа: Два процессор(ы); AMD EPYC 4004 / 4005.

Формат платы — Проприетарный. Её габариты составляют 4.8" x 18.4" (12.2cm x 46.7cm). При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (1DPC): До 128GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 128GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 2 разъёма DIMM на узел. Сетевые контроллеры и подключение: 2 LAN с Broadcom BCM57414 Двухпортовый 25GbE Base-KR PCIe 3.0 x8 (на узел), до задняя панель; Встроенный Broadcom BCM57414 Двухпортовый 25GbE Base-KR на узел. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата BH4SR2-25G задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Два процессор(ы); AMD EPYC 4004 / 4005.
• Форм-фактор и габариты: Проприетарный; 4.8" x 18.4" (12.2cm x 46.7cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (1DPC): До 128GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 128GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 2 разъёма DIMM на узел.
• Сеть: 2 LAN с Broadcom BCM57414 Двухпортовый 25GbE Base-KR PCIe 3.0 x8 (на узел), до задняя панель; Встроенный Broadcom BCM57414 Двухпортовый 25GbE Base-KR на узел.
• M.2: 2 M.2 PCIe 5.0 x4 NVMe слоты (M-key 2280/22110).
• PCIe: 4 PCIe 5.0 x4 через E1.S разъём слоты.
• Управление: ASPEED AST2600 BMC.
• Охлаждение: Регулировка оборотов вентиляторов.
• Безопасность: 1 TPM Встроенный TPM & TPM колодка; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро BH4SR2-25G подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два процессор(ы); AMD EPYC 4004 / 4005. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (1DPC): До 128GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 128GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 2 разъёма DIMM на узел. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата BH4SR2-25G. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
