Артикул: MBD-H12SSL-I-B

Наличие уточняйте

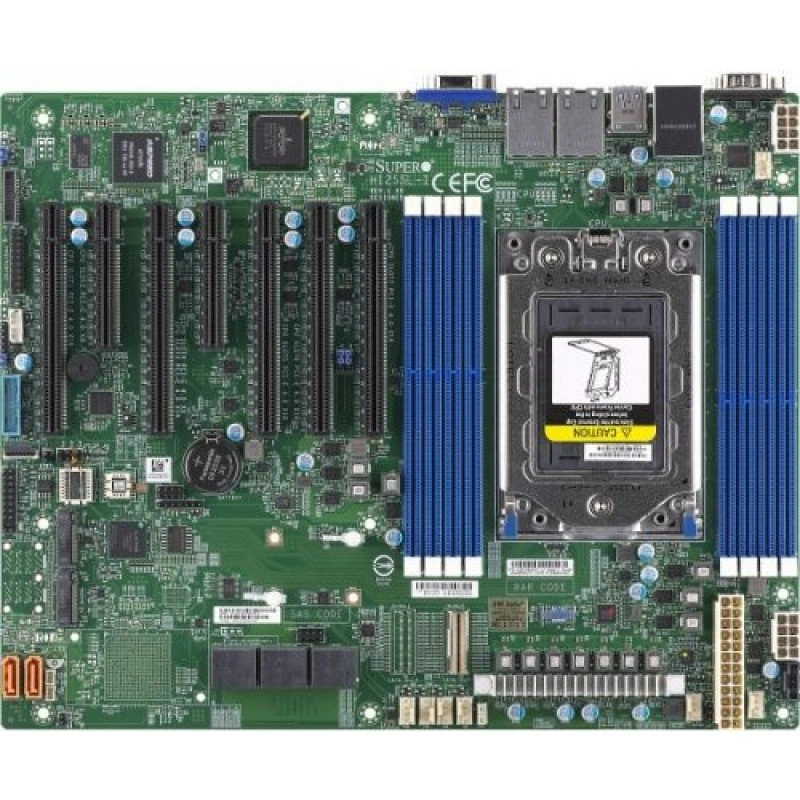

Материнская плата Supermicro H12SSL-⁠I (MBD-⁠H12SSL-⁠I-⁠B) ATX SP3

Цена последней отгрузки со склада:

83 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание материнской платы Supermicro H12SSL-I

Supermicro MBD-H12SSL-I-B — материнская плата H12SSL-I в комплектации Bulk для сборки сервера с одним AMD EPYC 7002 или 7003, памятью DDR4 ECC и расширением PCIe 4.0. Формат ATX позволяет собрать систему в совместимом серверном шасси или корпусе Tower.

Здесь важен баланс: восемь каналов памяти, два M.2, пять слотов PCIe x16 и два x8 дают свободу конфигурации, а встроенные два порта 1GbE подходят не для каждой дисковой нагрузки. Процессор, DIMM, SSD, корпус и охлаждение подбираются отдельно. Покупая эту плату, вы выбираете основу будущего сервера, а его производительность и отказоустойчивость определяете остальными компонентами.

Материнская плата Supermicro H12SSL-I, MBD-H12SSL-I-B Bulk: процессор, память и расширение
Однопроцессорная платформа SP3 для конфигураций с DDR4 ECC, NVMe и картами PCIe 4.0.

Функциональные возможности и принцип работы

H12SSL-I построена вокруг одного процессора EPYC с архитектурой System on Chip: контроллер памяти и основные линии ввода-вывода интегрированы в CPU. Процессор обрабатывает задачи, обращается к восьми каналам DDR4 и связывает систему с устройствами PCIe. Отдельный BMC отвечает за управление и мониторинг. Это разделение позволяет администратору работать с сервером даже тогда, когда основная операционная система не запущена.

Односокетная конструкция даёт доступ к памяти и расширению без покупки второго CPU. Для бизнеса это упрощает перечень компонентов и охлаждение. Но один сокет не означает единую область памяти без особенностей: EPYC может представлять ОС несколько NUMA-узлов. Настройки NPS, расположение памяти виртуальных машин и привязку вычислительных потоков оценивают по приложению; универсального «самого быстрого» режима для всех нагрузок нет.

Registered ECC DDR4 сочетает серверную организацию модулей с контролем ошибок памяти. ECC позволяет исправлять одиночные битовые ошибки и обнаруживать двойные, но не заменяет резервное копирование и не делает неисправный DIMM пригодным к эксплуатации. Для рабочих систем важны не только установленный объём, но и отсутствие повторяющихся ошибок под нагрузкой.

IPMI 2.0 с ASPEED AST2500 обеспечивает удалённую KVM-консоль, виртуальные носители и управление состоянием сервера. Через консоль удобно устанавливать ОС и наблюдать старт системы, а через датчики — контролировать температуры и вентиляторы. Выделенную сеть управления размещают в защищённом сегменте. Возможность удалённой прошивки BIOS и необходимые лицензии согласуют отдельно от базовой консоли.

Функциональные возможности платы раскрываются в собранном сервере: доступ к данным ограничивают диски, перенос резервных копий — сеть, плотность виртуальных машин — одновременно CPU и RAM. Поэтому конфигурацию подбирают от рабочего процесса: какая операция должна выполняться, с какой задержкой и что произойдёт при отказе компонента.

Технические особенности

Узел Ключевые характеристики H12SSL-I Практический смысл
Процессор 1 × Socket SP3; AMD EPYC 7002/7003, до 64 ядер Односокетный сервер; точную модель CPU согласуют с BIOS
Память 8 DIMM, 8 каналов; Registered ECC DDR4 до 3200 MT/s, до 2 ТБ Высокая ёмкость и пропускная способность при подходящем комплекте DIMM
Карты расширения 5 × PCIe 4.0 x16 + 2 × PCIe 4.0 x8 Отдельные NIC, HBA и ускорители; габариты проверяют в корпусе
M.2 2 × PCIe 4.0 x4, M-key, 2280/22110 NVMe SSD для согласованной системной или рабочей подсистемы
SATA и гибридное подключение 8 SATA 3; SlimSAS x8: ещё 8 SATA либо 2 NVMe Режимы гибридного порта альтернативны
Рабочая сеть 2 × 1GbE, Broadcom BCM5720 Для 10GbE нужен отдельный адаптер либо другая модель платы
Управление и видео IPMI 2.0, ASPEED AST2500; отдельный RJ-45 управления, VGA Установка и обслуживание без отдельной видеокарты
Формат и питание ATX 305 × 244 мм; 24 pin + 2 × 8 pin CPU Проверяют шасси, крепления, EPS-кабели и охлаждение
Вентиляторы 7 четырёхконтактных PWM-разъёмов Управление обдувом с контролем оборотов
Дополнительные интерфейсы 4 USB 3.0 сзади + 2 через внутренний разъём; COM; разъём TPM 2.0 Внутренний USB требует подключения, TPM-модуль приобретают отдельно

Какие процессоры поддерживает H12SSL-I и как выбрать CPU?

Плата имеет один Socket SP3 и поддерживает AMD EPYC 7002, кодовое имя Rome, и EPYC 7003, Milan, с конфигурациями до 64 ядер. Для EPYC 7003 требуется BIOS версии 2.0 или новее; для моделей 7003 с AMD 3D V-Cache — 2.3 или новее. Это минимальные условия поддержки поколения, а не рекомендация оставаться на старой прошивке. До покупки нужно согласовать точную модель CPU и версию BIOS поставляемой платы.

Сокет SP3 не делает совместимым любой процессор AMD. Ryzen, Threadripper и EPYC для SP5 не подходят. Для переносимого процессора согласуют полный артикул и подтверждение запуска на H12SSL-I; специальные случаи такого переноса разобраны отдельно во вкладке вопросов.

Пример CPU для подбора Ядра / потоки Базовая / максимальная Boost-частота На что ориентировать выбор
AMD EPYC 7313P 16 / 32 3,00 / до 3,70 ГГц Бизнес-сервисы и умеренная консолидация; не переплачивать за неиспользуемые ядра
AMD EPYC 7443P 24 / 48 2,85 / до 4,00 ГГц Сочетание нескольких активных сервисов и параллельной нагрузки
AMD EPYC 7543P 32 / 64 2,80 / до 3,70 ГГц Более плотная виртуализация и приложения с масштабированием по ядрам
AMD EPYC 7713P 64 / 128 2,00 / до 3,675 ГГц Большой объём параллельной работы при подходящем бюджете памяти и лицензий

Это ориентиры для конфигурации, а не результаты сравнительного теста или перечень доступного склада. Суффикс P у этих процессоров обозначает односокетное применение. Максимальная Boost-частота относится к отдельному ядру при подходящих условиях и не означает такую частоту на всех ядрах одновременно. Для финальной сборки проверяют поддержку конкретного CPU, охлаждение и электрические ограничения комплекта.

Начинайте с характера задачи. Для большого числа независимых ВМ могут быть полезны дополнительные ядра. Для чувствительной к задержкам базы данных сначала оценивают скорость отдельной операции, память и диски. Если ПО лицензируется по ядрам, переход с 16 на 64 физических ядра увеличивает учитываемое число ядер в четыре раза; стоимость лицензии зависит от её правил. Выбор совместимого изделия начинайте в категории серверных процессоров AMD EPYC, обязательно уточняя поколение SP3.

Какая память нужна и как заполнить восемь каналов?

Для H12SSL-I используют серверные модули Registered ECC DDR4. Плата имеет восемь DIMM-слотов и восемь каналов памяти, по одному слоту на канал. Поддерживаются RDIMM и совместимые варианты 3DS RDIMM/LRDIMM; при выборе высокоплотных модулей проверяют конкретный артикул и организацию памяти. Обычная настольная DDR4 UDIMM, включая вариант с ECC, не является заменой зарегистрированной серверной памяти. DDR5 также не подходит.

Максимальный объём — 2 ТБ, максимальная скорость — DDR4-3200. В обозначении DDR4-3200 число 3200 означает 3200 миллионов передач в секунду, то есть 3200 MT/s. Фактический режим зависит от CPU, модулей и конфигурации. Если смешать DIMM разной скорости, быстрые модули не заставят медленные работать на максимальном режиме. Проще согласовать одинаковые модули по типу, объёму и скорости, чем рассчитывать на удачную работу разнородного комплекта.

Восемь каналов DDR4 ECC RDIMM: пример комплекта 8 по 32 ГБ для 256 ГБ памяти
Комплект из восьми одинаковых DIMM задействует все восемь каналов памяти.
Нужный объём Вариант с восемью DIMM Что учесть до заказа
128 ГБ 8 × 16 ГБ Все слоты заняты; для увеличения объёма понадобится замена модулей
256 ГБ 8 × 32 ГБ Равномерное заполнение восьми каналов
512 ГБ 8 × 64 ГБ Проверить артикулы DIMM и потребность рабочих нагрузок в RAM
1 ТБ 8 × 128 ГБ Согласовать поддерживаемые высокоплотные 3DS-модули
2 ТБ 8 × 256 ГБ Проверить тип, организацию и совместимость всего комплекта до закупки

Объём памяти и число активных каналов — разные параметры. Например, 2 × 128 ГБ и 8 × 32 ГБ дают одинаковые 256 ГБ, но в первом случае задействованы два канала, во втором — восемь. Четыре DIMM могут быть разумным компромиссом между первоначальными затратами и расширением. Поддержка неполного заполнения не означает, что оно даст такую же пропускную способность, как полный комплект.

Теоретический предел восьми каналов при DDR4-3200: 8 × 8 байт × 3,2 млрд передач/с = 204,8 ГБ/с. Для четырёх каналов арифметический предел — 102,4 ГБ/с. Это предел интерфейса, а не измеренная скорость приложения: задержки, характер доступа и поведение CPU меняют фактический результат. Нельзя обещать двукратное ускорение любой программы только после установки дополнительных DIMM.

Правила подбора типов DIMM и установки раскрыты в руководстве по памяти Supermicro. Для H12SSL-I исходная точка — восемь каналов с одним разъёмом на канал; порядок заполнения неполного комплекта выбирают по схеме именно этой платы.

План расширения нужен до покупки. При 8 × 16 ГБ все разъёмы заняты, поэтому переход на 256 ГБ требует замены модулей. При 4 × 32 ГБ остаются четыре свободных разъёма, но первоначально работают четыре канала. Эти варианты имеют одинаковый объём 128 ГБ и разные последствия для полосы памяти и будущих затрат. RDIMM и LRDIMM не смешивают в одной конфигурации; различия рангов и высокоплотной организации также проверяют до заказа.

Слоты PCIe 4.0: подключение и план размещения карт

Плата предоставляет семь слотов расширения PCIe 4.0: пять x16 и два x8. Для сетевой карты, HBA или ускорителя важно различать электрическую ширину подключения и физическое место в корпусе. Двухслотовая карта занимает пространство над соседним разъёмом; массивный кулер, дисковая корзина или райзер также могут ограничить установку.

Слоты платы Подключение Что проверить в проекте
SLOT1, SLOT3, SLOT5, SLOT6, SLOT7 PCIe 4.0 x16 Габариты карты, соседние слоты, питание, вентиляцию и драйвер
SLOT2, SLOT4 PCIe 4.0 x8 Требуемую ширину интерфейса и доступность посадочного места
Два разъёма M.2 Каждый PCIe 4.0 x4 M-key, размер 2280/22110 и охлаждение SSD

Семь слотов не означают семь полноразмерных GPU. Перед заказом полезно составить план: какой слот занимает сетевая карта, какой — HBA, где расположен ускоритель и куда проходят кабели. Иногда более компактная карта решает задачу лучше, чем переход на другой корпус.

Если нужен адаптер на несколько NVMe без собственного PCIe-коммутатора, заранее проверяют режим bifurcation для выбранного слота и BIOS. Наличие x16 не гарантирует, что любая пассивная карта на четыре M.2 заработает сразу. Для передачи устройства в ВМ дополнительно проверяют IOMMU-группы и поддержку драйвера гостевой ОС. Электрическое подключение, распознавание устройств и их изоляция — три разные проверки.

Два M.2, SATA и SlimSAS: как устроены подключения дисков?

На плате установлены два M.2 PCIe 4.0 x4 для накопителей M-key длиной 80 или 110 мм — форматов 2280 и 22110. Кроме них есть восемь SATA 3 и один гибридный SlimSAS x8. Через SlimSAS выбирают подключение восьми SATA либо двух NVMe. Эти два режима одного разъёма нельзя складывать как одновременно доступные подключения.

Подключение дисков H12SSL-I: два M.2, восемь SATA и SlimSAS на восемь SATA либо два NVMe
Гибридный SlimSAS дополняет основные SATA и M.2; его режим выбирают под дисковую подсистему.
Подключение Возможности Практическая проверка
M.2 на плате 2 накопителя PCIe/NVMe, каждый x4 Интерфейс SSD, длина, расположение крепления и теплоотвод
Основные SATA 8 накопителей SATA 3, 6 Гбит/с на порт Кабели данных, питание дисков и совместимость корзины
SlimSAS x8 в SATA-режиме Ещё 8 SATA; суммарно до 16 SATA с основными подключениями Правильный кабель и соответствующий режим
SlimSAS x8 в NVMe-режиме 2 NVMe; основные SATA и два M.2 остаются отдельными группами подключения Маршрутизация PCIe, кабели и совместимая NVMe-корзина либо прямое подключение

Название SlimSAS описывает разъём, а не наличие на H12SSL-I контроллера SAS. Непосредственно подключать SAS-диски к SATA-подсистеме нельзя: для них нужен совместимый SAS HBA/контроллер и подходящая корзина. Не выбирайте кабель только по тому, что его штекер внешне подходит. В спецификации должны совпасть протокол, распиновка, направления подключения и модель backplane.

Два M.2 можно рассматривать для системного раздела и его программного зеркала, если выбранная ОС поддерживает такую схему. Это не встроенный аппаратный RAID. Для U.2/U.3 накопителей важны конкретный интерфейс и адаптация подключения; общего обещания совместимости по одному названию форм-фактора недостаточно. Поддержку загрузки, обнаружение каждого диска и восстановление загрузчика проверяют на согласованной конфигурации.

Сеть 1GbE: когда потребуется отдельная карта?

H12SSL-I оснащена двумя рабочими портами Gigabit Ethernet на Broadcom BCM5720 и отдельным RJ-45 для IPMI. Выделенный порт управления не является третьим рабочим сетевым интерфейсом для приложений. Встроенной сети 10GbE у этой модели нет; её можно добавить совместимой картой PCIe.

Теоретически 1 Гбит/с соответствует 125 МБ/с до учёта сетевых накладных расходов. При передаче 1 ТБ по одному соединению с такой предельной скоростью нижняя арифметическая оценка составляет 8 000 секунд, или около 2 часов 13 минут. Для 10 Гбит/с соответствующая оценка — 800 секунд, около 13 минут 20 секунд. Реальная передача может длиться дольше из-за дисков, протокола, процессора и конкурирующей нагрузки.

Объединение двух гигабитных портов не означает автоматические 2 Гбит/с для одного потока. Оно зависит от режима агрегации, коммутатора и числа соединений. Для быстрой миграции ВМ или доступа к хранилищу оценивают всю цепочку: NIC сервера, коммутатор, кабели или оптику и сетевую сторону хранилища.

Применение

Плата подходит интеграторам, корпоративным ИТ-отделам, лабораториям и площадкам размещения серверов, которым нужна односокетная конфигурация EPYC с гибким расширением. Место установки выбирают по охлаждению, шуму и обслуживанию: серверная, стойка ЦОД или оборудованное техническое помещение. Возможность установки в Tower не делает любую сборку тихим офисным компьютером.

Виртуализация и инфраструктура предприятия

На одном узле можно разместить инфраструктурные службы, прикладные ВМ, тестовые среды и сервисы мониторинга. ИТ-отдел небольшой компании может использовать такую платформу для консолидации; интегратор — как узел согласованного кластера. Нагрузку считают по одновременной активности гостей, а не по количеству созданных виртуальных машин: десятки выключенных ВМ не эквивалентны десяткам постоянно занятых.

Для расчёта CPU сопоставляют физические ядра, длительность пиков, конкуренцию потоков и допустимое ожидание процессора. SMT увеличивает число аппаратных потоков, но не удваивает вычислительную мощность. Для памяти резервируют ресурсы хоста, не полагаются на постоянный swap и проверяют, выдержит ли дисковая подсистема совместную нагрузку. Уровень переподписки vCPU определяют по измерениям, а не по универсальному коэффициенту.

Для виртуализации считайте память по пиковому рабочему набору, добавляйте ресурсы хоста и запас роста. Если приложениям нужно 180 ГБ, а хосту и служебным процессам 20 ГБ, с резервом 25% получится (180 + 20) × 1,25 = 250 ГБ. Комплект 256 ГБ покрывает этот учебный расчёт практически без дополнительного запаса; при ожидаемом росте полезно рассмотреть 512 ГБ.

Базы данных, 1С и бизнес-приложения

Для базы данных выбирают CPU по профилю операций: один длительный последовательный запрос и множество параллельных запросов требуют разных приоритетов. В конфигурации для 1С учитывают СУБД, объём базы, число одновременно активных сеансов, фоновые задания и обмены. Число пользователей нельзя назначить только по модели платы или количеству ядер. Перед вводом в работу полезен тест на копии базы с характерными операциями и пиковым числом активных сеансов.

Большая RAM помогает держать рабочий набор в памяти, но не устраняет задержки записи журналов. Для дисков определяют требуемые задержки и устойчивую производительность, для сети — обмен между сервером приложений и СУБД. Если лицензии считают физические ядра, сравнивают стоимость всей конфигурации с ПО: плата с 64-ядерным процессором может оказаться менее выгодной для задачи, которая загружает только часть этих ресурсов.

Файловое хранение и резервное копирование

Для файлового сервера H12SSL-I используют вместе с дисковыми корзинами, SATA-подключениями или отдельным SAS HBA. Для сервера резервного копирования важны окно записи, длительность восстановления и объём ежедневных изменений. Сначала выбирают схему хранения, затем протокол корзины и сеть. Большое число HDD не помогает, если передача упирается в один гигабитный порт.

Начните с того, какие данные записываются постоянно и что произойдёт при отказе диска. У системного раздела, рабочих ВМ, журналов базы данных и резервных копий разные требования. Объединить всё на одном потребительском SSD легко при сборке, но такая экономия создаёт общий риск отказа и конкуренцию операций ввода-вывода.

Для рабочей базы важны задержки записи, устойчивость скорости при заполнении накопителя, ресурс записи и защита от потери питания, если она требуется проектом. Одна высокая цифра последовательного чтения не описывает поведение SSD в смешанной нагрузке. Для RAID/HBA проверяют управление кэшем, режим работы и поддержку драйверов. Если планируется ZFS, нужно согласовать прямую видимость дисков и архитектуру контроллера.

Учебный пример ёмкости: зеркало из двух SSD по 1,92 ТБ даёт примерно 1,92 ТБ полезной сырой ёмкости, четыре таких SSD в RAID10 — примерно 3,84 ТБ. Файловая система, служебные данные и резерв свободного пространства уменьшают доступный объём. RAID помогает пережить определённые отказы дисков, но не заменяет резервные копии и не защищает от ошибочного удаления или шифрования данных.

Для приёмки задайте не только «диски видны», но и измеряемые условия: размер рабочего набора, смесь чтения и записи, глубину очереди, допустимую задержку и продолжительность теста. Отдельно проверьте, что после перезагрузки система загружается, а после замены диска восстановление выполняется по понятной процедуре.

Вычисления и рабочая станция с ускорителем

Плата может служить основой для компиляции, рендеринга, вычислений и лаборатории с PCIe-устройствами. Польза зависит от масштабирования приложения, объёма данных и пропускной способности памяти. В GPU-сборке заранее проверяют карту, её охлаждение и дополнительное питание: наличие x16 не превращает любую ATX-сборку в квалифицированный многокарточный сервер.

Когда H12SSL-I не подходит

  • Нужны DDR5, PCIe 5.0 или CPU для SP5. Выбирают другое поколение платы; прошивка не меняет сокет и электрические интерфейсы.
  • Нужны два процессора. У H12SSL-I один сокет; расширить её вторым CPU невозможно.
  • Нужны SAS или 10GbE без отдельных карт. Сопоставляют другие модели семейства по таблице сравнения.
  • Простои недопустимы при отказе всего узла. Один сервер с RAID не заменяет резервный узел и архитектуру доступности.
  • Требуется гарантированно тихая работа рядом с сотрудниками. Шум проверяют на полном комплекте под длительной нагрузкой, а при жёстком ограничении выбирают подходящую платформу.
  • Нужна обязательная сертификация под конкретное ПО. Сначала подтверждают поддержку сборки и версии ПО, затем заказывают компоненты.

Платформы других поколений и назначения можно сравнить в категории материнских плат Supermicro для AMD.

Примеры конфигураций и резерв развития

Ниже — варианты для обсуждения проекта, а не готовые испытанные комплекты, складские предложения или гарантии числа пользователей. Во всех случаях точные артикулы CPU, DIMM, накопителей, шасси и карт проверяют вместе. Количество ВМ и сеансов нельзя вычислить только из названия H12SSL-I.

Задача CPU и память для начального расчёта Диски и сеть Что определит итоговый выбор
Бизнес-сервисы, тестовая инфраструктура EPYC 7313P; 128 ГБ, 8 × 16 ГБ Пара совместимых SSD для программного зеркала; 1GbE при достаточной полосе Пиковое потребление RAM, задержки приложений, необходимость расширения памяти
Смешанный набор рабочих ВМ EPYC 7443P; 256 ГБ, 8 × 32 ГБ Отдельные системные и рабочие накопители; NIC 10GbE при быстром хранилище Одновременная активность гостей, IOPS, окно резервного копирования
Более плотная виртуализация EPYC 7543P; 512 ГБ, 8 × 64 ГБ Дисковая схема под рабочий набор, резервные копии и выбранный гипервизор CPU Ready, реальные пики RAM, лицензии и план отказа узла
Хранение и резервное копирование Совместимый EPYC под расчёт; объём RAM по ПО хранения SATA либо SAS через отдельный HBA; сеть по требуемому времени передачи Протокол backplane, ёмкость, восстановление, ресурс SSD и резервирование

Если задача требует доступности при отказе сервера, запас памяти и RAID внутри одного узла не заменяют второй узел. Для N+1 считают, сможет ли оставшееся оборудование принять нагрузку, и согласуют сеть, хранилище и механизм переключения. Сначала определяют требуемую доступность, затем выбирают количество серверов и их комплектацию.

Экономить разумно на неиспользуемых ресурсах, а не на подтверждении совместимости. Переход на 64 ядра при небольшом рабочем наборе может увеличить затраты на CPU и лицензии без полезного эффекта. Покупка большой RAM с заполнением только двух каналов может оставить ограничение пропускной способности. Дорогие NVMe не ускорят передачу по сети, которая уже занята до предела.

Монтаж и эксплуатация

H12SSL-I имеет размер ATX 30,5 × 24,4 см. Для установки проверяют посадочные стойки, заднюю панель, свободное пространство вокруг Socket SP3, высоту кулера и длину карт. В стойке 1U или 2U отдельно согласуют райзеры и направление воздушного потока. Надпись «поддерживает ATX» на корпусе не отвечает на все эти вопросы.

Основное питание подключается к 24-контактному JPWR3. Для питания CPU предусмотрены два 8-контактных разъёма JPWR1 и JPWR2. Блок питания и его кабели должны обеспечивать нужные подключения и нагрузку выбранного комплекта. Кабель PCIe для видеокарты нельзя подменять кабелем CPU/EPS только из-за одинакового числа контактов; для модульного БП используют кабели, совместимые именно с его моделью.

У платы семь 4-контактных PWM-разъёмов вентиляторов. Охлаждать нужно не только процессор: поток воздуха необходим памяти, зоне питания, NIC и NVMe. Пассивный серверный радиатор рассчитывают на поток вентиляторов шасси; перенос его в просторный Tower без организованного обдува не создаёт эквивалентную систему охлаждения.

БП выбирают по полной конфигурации. TDP процессора не равен потреблению всего сервера и не является показанием ваттметра. Учитывают карты PCIe, запуск группы HDD, вентиляторы, потери и запас по соответствующим линиям питания. Для двухслотовых ускорителей проверяют одновременно мощность БП и способность корпуса отвести тепло при длительной нагрузке.

Полезно подготовить схему размещения компонентов до покупки. Порядок проверки форм-фактора, шасси и райзеров разобран в руководстве по совместимости платы и корпуса Supermicro. Если нужна согласованная серверная платформа вместо самостоятельной интеграции, можно сравнить вариант на H12SSL-I — Supermicro AS-2014S-TR; комплектацию CPU, RAM и дисков уточняют для конкретного заказа.

Последовательность сборки и первого включения

  1. Подготовить корпус. Сверить стойки с отверстиями платы, убрать лишние стойки под текстолитом, установить заднюю заглушку и спланировать кабели. Работы с компонентами выполняют при отключённом питании.
  2. Установить CPU в SP3. Проверить защитную крышку и состояние контактов. Процессор устанавливают в рамке-держателе; сокет открывают инструментом Torx T20 в порядке 3–2–1, закрывают в порядке 1–2–3. Усилие затяжки рамки и процедура крепления радиатора различаются; их не подменяют произвольным «затянуть посильнее».
  3. Смонтировать охлаждение и память. Согласовать крепление кулера, контакт с теплораспределителем и направление потока. DIMM вставляют по ключу до фиксации; перед включением сверяют типы и раскладку модулей.
  4. Подключить питание и управление. Проверить фиксацию разъёмов, EPS-кабели, вентиляторы и JF1 для кнопок и индикаторов передней панели. Распиновку JF1 сверяют до подключения проводов корпуса.
  5. Проверить минимальную сборку. Запустить плату с согласованным CPU, памятью и охлаждением, проверить обнаружение компонентов и версию BIOS. Затем добавить накопители и карты по плану, чтобы сохранять понятный порядок диагностики.
  6. Зафиксировать прошивки и настройки. Для рабочего сервера сохранить версии BIOS/BMC, порядок загрузки, режимы хранения и параметры виртуализации. Обновление выполняют пакетом для конкретной платы с подготовленным способом восстановления.

Для EPYC 7003 проверку BIOS делают до первой самостоятельной сборки. Если поставляемая плата ещё не подготовлена под CPU, в заказе нужно определить, кто выполнит прошивку и каким доступным способом. Нельзя предполагать, что неподдерживаемый процессор загрузится достаточно далеко для обычного обновления из ОС. Подробная процедура выбора прошивки разобрана в руководстве по обновлению BIOS Supermicro.

Эксплуатация, охлаждение и приёмка

Рабочая температура окружающей среды для платы — от 10 до 35 °C. Это диапазон воздуха вокруг оборудования, а не разрешённая температура ядра CPU. Допустимые условия собранного сервера определяет весь комплект, в том числе накопители и ускорители. В стойке контролируют температуру входящего воздуха и исключают возврат горячего выхлопа на вход.

Приёмка включает проверку полной RAM, тест памяти, совместную CPU/дисковую нагрузку, стабильность сети и работу удалённого управления. Для накопителей контролируют ошибки и нагрев, для памяти — повторяющиеся ECC-события, для CPU — ограничение частоты из-за температуры или мощности. Краткий запуск рабочего стола не заменяет испытание серверного сценария.

В эксплуатации сохраняют журнал ошибок и изменения конфигурации, очищают фильтры и проверяют обдув после установки новых карт. Настройки восстановления питания после аварии согласуют с ИБП и порядком старта приложений. Автоматическое включение должно сопровождаться проверенным запуском сервисов и доступностью хранилища.

Расход электроэнергии сравнивают по потреблению готового узла из розетки. Учебный пример: дополнительные 150 Вт круглосуточной нагрузки дают 0,15 × 24 × 365 = 1314 кВт·ч в год. Это расчёт, а не измерение H12SSL-I. Фактические затраты зависят от CPU, карт, дисков, БП и доли времени под нагрузкой.

Комплектация

H12SSL-I — модель платы; MBD-H12SSL-I — её товарное обозначение; MBD-H12SSL-I-B — артикул поставки Bulk. Суффикс B не означает другую скорость сети, иной сокет или дополнительный процессор. Вариант MBD-H12SSL-I-O относится к Retail-комплектации той же модели.

Что сравниваем MBD-H12SSL-I-B, Bulk MBD-H12SSL-I-O, Retail
Материнская плата H12SSL-I, 1 шт. H12SSL-I, 1 шт.
SATA-кабели CBL-0044L 2 шт. 6 шт.
Заглушка задней панели MCP-260-00042-0N 1 шт. 1 шт.
CPU, память, накопители и кулер Выбираются отдельно Выбираются отдельно

Bulk удобен при сборке, когда корпус, накопители и кабельная схема уже определены. Но два SATA-кабеля в комплекте не закрывают подключение восьми дисков. Кабели для SlimSAS/NVMe, питание накопителей и элементы дисковой корзины включают в спецификацию отдельно. Если нужен другой комплект аксессуаров, сравните Retail-вариант MBD-H12SSL-I-O. Состав конкретной поставки фиксируют в заказе вместе с артикулом.

CPU, RAM, SSD/HDD, кулер, корпус и блок питания не входят в базовый комплект платы. Рейзеры, кабели SlimSAS/NVMe, корзина, дополнительная NIC/HBA и TPM-модуль также включаются отдельно, если нужны проекту. Два SATA-кабеля CBL-0044L имеют длину 57,5 см; перед заказом проверяют, достаточно ли её для выбранного расположения дисков.

Bulk — тип комплектации, а не обозначение бывшего в употреблении изделия. Состояние конкретного экземпляра, целостность упаковки, серийный номер, перечень аксессуаров и гарантийные условия фиксируют в предложении. Если поставляется восстановленная плата или изделие после эксплуатации, это должно быть отражено отдельно от суффикса B.

Сравнивайте предложения на одинаковый артикул и комплект. Важны не только цена платы, но и аксессуары, состояние изделия, гарантийные условия, проверка перед отгрузкой и срок поставки. Для полной сборки отдельно считают CPU, память, накопители, HBA/NIC, корпус, БП, охлаждение, кабели, программные лицензии и работы по интеграции.

При сравнении цены полезно разбить предложение на плату, комплектующие и подготовку: обновление прошивки под CPU, монтаж, проверку памяти и нагрузочный тест. Тогда понятно, какие расходы возникнут после получения платы. Наличие и срок поставки относятся к конкретному предложению; название SKU само по себе их не подтверждает.

Совместимость с сопутствующими товарами

Сопутствующий компонент Что согласовать вместе с платой Чего недостаточно для выбора
AMD EPYC Полный артикул, поколение SP3, BIOS, охлаждение Одного названия EPYC
DIMM Тип Registered ECC, объём, организация, артикул и раскладка Надписи DDR4 или ECC без типа модуля
Кулер и шасси Крепление SP3, допустимая высота, поток, доступ к DIMM Заявленной поддержки ATX без проверки сборки
БП Мощность по линиям, 24 pin, два CPU/EPS 8 pin и питание карт/дисков Общей мощности на наклейке
SSD/HDD и backplane Протокол, физический интерфейс, кабели, питание и загрузка Совпадения формы разъёма
HBA/RAID Режим работы, совместимость корзины и драйвера, доступность дисков для ПО Числа портов без проверки всей цепочки
NIC и ускорители Электрическая ширина, размер, питание, охлаждение и драйверы Наличия свободного слота x16
TPM Совместимый модуль, его интерфейс и требования выбранного ПО Любого модуля с маркировкой TPM 2.0

Совместимость составляют по перечню точных артикулов — BOM. Для каждого диска цепочка должна быть полной: порт платы или контроллера → кабель → корзина → накопитель, плюс питание и поддержка ПО. Корзина с SAS-экспандером и пассивная NVMe-корзина выполняют разные задачи; внешний вид корпуса не раскрывает маршрут данных.

Для дополнительной сети согласуют не только NIC, но и среду передачи. Например, 10GBase-T, SFP+ с DAC и оптическое подключение требуют подходящей стороны коммутатора и своих кабелей либо модулей. Скорость на этикетке адаптера не подтверждает совместимость выбранных трансиверов. В GPU-сборке отдельно учитывают необходимость активного обдува или серверного потока через пассивный радиатор.

Proxmox, Linux, Windows Server и коммерческие гипервизоры

Совместимость сервера с ОС проверяют по всей конфигурации и конкретной версии программного обеспечения. Помимо платы и CPU, в проверку входят NIC, HBA/RAID, SSD, настройки загрузки и драйверы. Установка системы и официальная сертификация оборудования — разные вещи; успешный запуск одной сборки не доказывает поддержку любой её модификации.

Для гипервизора заранее определяют, нужны ли передача PCIe-устройств в ВМ, SR-IOV, миграция между хостами и поддержка внешнего хранилища. Для Windows Server согласуют версию ОС, поддержку компонентов и правила лицензирования. Для коммерческого гипервизора проверяют соответствие выбранного комплекта его списку совместимости. Если используется существующий кластер, учитывают совместимость CPU между его узлами.

Приёмочный тест проводят на тех версиях BIOS, BMC, ОС и драйверов, с которыми сервер будет введён в эксплуатацию. В спецификации полезно зафиксировать эти версии и критерии проверки. Обещание «поддерживает любую ОС» для такой покупки не заменяет техническое согласование.

При переходе между EPYC 7002 и 7003 в действующем кластере заранее проверяют режим совместимости CPU для миграции ВМ. Работоспособность каждого сервера по отдельности не доказывает возможность переноса работающей ВМ без остановки. Для приложения с TPM, Secure Boot или привязкой лицензии согласуют требования до изменения аппаратной конфигурации.

Сравнение с близкими моделями

Суффиксы I, C, CT и NT относятся к разным аппаратным вариантам семейства. Их нельзя трактовать так же, как обозначения упаковки B и O. Выбор другой сетевой или дисковой подсистемы меняет модель платы, тогда как выбор Bulk/Retail меняет комплект поставки.

Модель Рабочая сеть Встроенный SAS-контроллер Когда сравнивать с H12SSL-I
H12SSL-I 2 × 1GbE Нет Нужны SATA/NVMe и собственный выбор сетевой карты или HBA
H12SSL-C 2 × 1GbE Broadcom 3008, SAS3 Нужны встроенные подключения SAS
H12SSL-CT 2 × 10GbE Broadcom 3008, SAS3 Нужны одновременно встроенные SAS и 10GbE
H12SSL-NT 2 × 10GbE Нет Важна встроенная 10GbE-сеть при архитектуре SATA/NVMe

Если сразу нужна сеть 10GbE, сравните стоимость H12SSL-I с отдельной NIC и H12SSL-NT-B. В расчёт входят занятый слот, кабели, драйверы и обслуживание, а не только цена платы. Для SAS и 10GbE вместе можно рассмотреть H12SSL-CT-B. Детали подключения дисков сравнивают по каждой модели отдельно: одинаковое название семейства не делает все интерфейсы идентичными.

I с отдельными картами удобно рассматривать, когда нужна особая NIC, выбранный режим HBA или возможность переноса адаптера между узлами. C сокращает необходимость в отдельном SAS-контроллере, сохраняя гигабитную сеть. NT даёт встроенную 10GbE для архитектуры без встроенного SAS, а CT объединяет обе возможности. При выборе сверяют и остальные подключения, а не только две строки таблицы.

Сравнение делают по одинаковой задаче. Если у I добавлены HBA и NIC, в стоимость входят карты, кабели, место в шасси и обслуживание. Если выбрана CT, подтверждают, что встроенный контроллер подходит программе хранения и схеме дисков. Ни одна из моделей не выигрывает во всех проектах: итог определяют конфигурация, программная поддержка и условия поставки.

С новым поколением плат сравнивают всю платформу: CPU, DDR4/DDR5, охлаждение, шасси и лицензии. Замена только платы не переносит существующий SP3-процессор в другой сокет. При сохранении уже согласованных EPYC и DDR4 H12SSL-I может быть рациональной основой; если нужны иные интерфейсы или длительный горизонт обновления, оценивают целиком альтернативную платформу.

Подбор конфигурации и заказ MBD-H12SSL-I-B

Проверка комплекта MBD-H12SSL-I-B: процессор SP3, серверная память, корпус, охлаждение, кабели и питание
Совместимость CPU, DIMM, корпуса и подключения дисков проверяют как единый комплект.

Чтобы получить предметное предложение на Supermicro MBD-H12SSL-I-B, подготовьте:

  1. Задачу и программную платформу: приложения, ОС или гипервизор, требования к доступности и ожидаемый рост.
  2. Процессор: полный артикул, нужен ли перенос существующего CPU, требуемая версия BIOS.
  3. Память: объём сейчас и в перспективе, количество DIMM, точные артикулы и требование заполнить восемь каналов.
  4. Диски: модели, количество, SATA/SAS/NVMe, схема защиты, тип корзины, кабели и способ загрузки.
  5. Расширение: NIC, HBA, ускорители, их габариты, требования к питанию и распределение по слотам.
  6. Условия поставки: Bulk-комплект, аксессуары, проверка сборки, цена с применимыми налогами, наличие, сроки и гарантийный порядок.

Заказывать плату отдельно удобно, если остальная конфигурация уже согласована. Если вы собираете сервер с нуля, передайте требования вместе с перечнем компонентов: так можно проверить совместимость, рассчитать комплект кабелей и сравнить стоимость самостоятельной сборки с серверной платформой. Итоговая спецификация должна отвечать на три вопроса: что именно поставляется, какие задачи должен выполнять сервер и как будет проверен результат.

Технические характеристики MBD-H12SSL-I-B

Идентификаторы

Артикул производителя
MBD-H12SSL-I-B
Бренд
Supermicro
Модель
MBD-H12SSL-I-B

Назначение и классификация

Тип товара
Материнская плата

Накопители и хранение данных

Версия PCI Express накопителей
4.0
Количество разъемов M.2
2

Оперативная память

Максимальный объем памяти
2048 ГБ
Слоты памяти
8
Частота памяти
3200 МГц

Подключение и интерфейсы

Основной разъем питания
24 pin
Разъемы для корпусных вентиляторов
7

Процессорная подсистема

Для процессоров
AMD EPYC 7002/7003, Socket SP3
Разъем питания процессора
8 + 8 pin
Чипсет
Нет (SOC)
Чипсет звукового адаптера
Нет

Размеры и физические параметры

Форм-фактор
ATX

Сеть и интерфейсы

Сетевые порты RJ-45
2 × 1GbE + отдельный RJ-45 для IPMI

Слоты расширения и шины

Слоты PCIe x16
5
Слоты PCIe x8
2

Отзывы о товаре

ironfield9723.08.2025

5/5

Плату ставили в сервер на SP3, нужен был просто рабочий вариант под большой набор памяти и несколько плат расширения. После сборки система увидела все подключенные узлы, два сетевых порта тоже поднялись без лишней настройки. По итогу сервер собрали и оставили в работе.

Плюсы товара

Система увидела узлы сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Можно ли использовать EPYC, снятый с сервера другого бренда?

До покупки такого CPU подтвердите его работоспособность именно на H12SSL-I. У части OEM-процессоров может быть активирована привязка к платформе через AMD Platform Secure Boot. Совпадение сокета и модели не доказывает возможность переноса. Запросите происхождение процессора и подтверждение запуска на целевой плате; обычное обновление BIOS нельзя считать способом снятия аппаратной привязки.

Подойдёт ли инженерный образец AMD EPYC ES/QS?

ES и QS не следует приравнивать к серийному CPU только по числу ядер и маркировке семейства. Для рабочего сервера выбирайте серийный процессор с подтверждённой поддержкой. Если рассматривается образец, отдельно согласуйте запуск, ограничения прошивки, ответственность за проверку и условия возврата; обещание совместимости всего поколения на него не переносится.

Что проверить, если сервер определяет не всю установленную память?

Сначала сопоставьте количество обнаруженных модулей в BIOS с физической установкой. При отключённом питании проверьте фиксацию DIMM и повторите запуск с заведомо исправным совместимым модулем по схеме заполнения платы. Меняйте один компонент за проверку и записывайте результат. Если исправные модули не работают в одной группе слотов, проверяют канал памяти, контакты сокета и установку CPU; это ещё не доказывает неисправность самой платы.

Почему SSD M.2 определяется, но сервер не загружается с него?

Наличие SSD в перечне устройств не создаёт загрузчик. Проверьте способ установки ОС, режим UEFI, запись загрузки и выбранный приоритет. Если система использует зеркало, дополнительно выясните, подготовлен ли загрузчик на втором накопителе. При переносе SSD со старого сервера не инициализируйте его и не меняйте разделы до проверки резервной копии и существующей схемы загрузки.

После включения нет изображения на мониторе: плата неисправна?

Отсутствие изображения само по себе не является диагнозом. Проверьте вход монитора и VGA-подключение, наличие POST в удалённой консоли, сигналы старта и журнал событий BMC. Если POST не начинается, уточните поддержку установленного CPU текущим BIOS и повторите проверку на минимальном комплекте. Различайте проблему вывода изображения, незавершённую инициализацию и отсутствие запуска ОС.

Почему IPMI доступен, когда сервер выключен кнопкой?

При штатном выключении ОС блок питания может продолжать подавать дежурное питание на BMC. Поэтому доступность IPMI при остановленном CPU нормальна и позволяет удалённо включить сервер. Перед заменой компонентов отключите питание от сети и дождитесь исчезновения дежурного питания: завершение работы ОС не равно полному обесточиванию платы.

Можно ли сохранить существующий RAID после замены платы?

Сначала определите, где хранится конфигурация массива: в отдельном контроллере, программном стеке ОС или другой подсистеме. Перенос не гарантируется названием материнской платы. Сделайте проверенную резервную копию, сохраните параметры и порядок подключения дисков, согласуйте совместимость контроллера и драйвера. На первом запуске не создавайте новый массив и не выполняйте инициализацию поверх существующих данных.

Нужно ли переустанавливать ОС при замене сервера на H12SSL-I?

Обязательность переустановки зависит от исходной платформы и ОС. До переноса проверьте драйверы хранения и сети, режим загрузки, активацию и привязки программных лицензий. Новые сетевые устройства могут получить другие имена или MAC-адреса, поэтому настройки мостов, VLAN и адресов нужно сверить. Сохраните образ системы и план возврата к прежней конфигурации; возможность загрузки не заменяет проверку всех сервисов.

Почему вентиляторы периодически переходят на высокие обороты?

Возможные причины — нагрев компонентов, пропадание тахосигнала или выход оборотов за установленный порог мониторинга. Сопоставьте момент повышения скорости с датчиками и журналом BMC, проверьте подключение и минимальные обороты вентиляторов. Не отключайте контроль вслепую: сначала исключите недостаточный обдув. Режимы и пороги согласуют для конкретных вентиляторов и версии BMC, универсальные команды от другой платы не подходят.

Какую проверку запросить для платы после эксплуатации?

Попросите перечень проведённых тестов, состав стенда, версии BIOS/BMC и результат проверки полной памяти, нужных PCIe/M.2/SATA-подключений, LAN и IPMI. Полезны фотографии сокета и разъёмов и журнал событий после нагрузочного теста. Один снимок экрана BIOS подтверждает лишь конкретный запуск. Отдельно зафиксируйте состояние изделия, недостающие аксессуары, гарантийный порядок и возможность проверки после получения.

Аналогичные товары

Материнская плата E-ATX Supermicro MBD-H12DSI-N6-B для AMD SP3
MBD-H12DSI-N6-B

Материнская плата E-ATX Supermicro MBD-H12DSI-N6-B для AMD SP3

от104 250 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro BH12SSi-M25
MBD-BH12SSI-M25-P

Материнская плата Supermicro BH12SSi-M25

от79 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro BH4SR2-25G ( For SuperBlade Only ) MBD-BH4SR2-25G
MBD-BH4SR2-25G

Материнская плата Supermicro BH4SR2-25G ( For SuperBlade Only ) MBD-BH4SR2-25G

от11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro CARAM5-M MBD-CARAM5-M
MBD-CARAM5-M

Материнская плата Supermicro CARAM5-M MBD-CARAM5-M

от11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro H12DGO-6 (For A+ Server Only) MBD-H12DGO-6
MBD-H12DGO-6

Материнская плата Supermicro H12DGO-6 (For A+ Server Only) MBD-H12DGO-6

от11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro H12DGQ-NT6 ( For A+ Server Only ) MBD-H12DGQ-NT6
MBD-H12DGQ-NT6

Материнская плата Supermicro H12DGQ-NT6 ( For A+ Server Only ) MBD-H12DGQ-NT6

от11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro H12DSG-O-CPU (For A+ Server Only) MBD-H12DSG-O-CPU
MBD-H12DSG-O-CPU

Материнская плата Supermicro H12DSG-O-CPU (For A+ Server Only) MBD-H12DSG-O-CPU

от11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro H12DSG-Q-CPU6 (For A+ Server Only) MBD-H12DSG-Q-CPU6
MBD-H12DSG-Q-CPU6

Материнская плата Supermicro H12DSG-Q-CPU6 (For A+ Server Only) MBD-H12DSG-Q-CPU6

от11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Официальный поставщик SUPERMICRO

Продажи на территории России

Оптовые и розничные продажи

Снижение логистических расходов

Индивидуальные условия

Выгода без посредников

Единая система поставок

Весь ассортимент на складе
