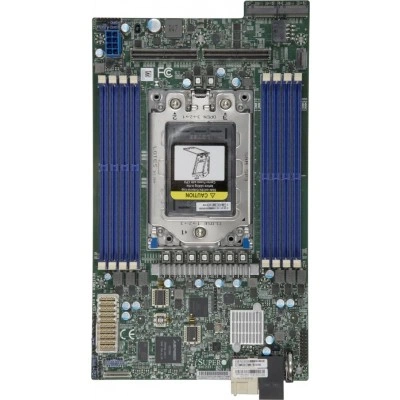

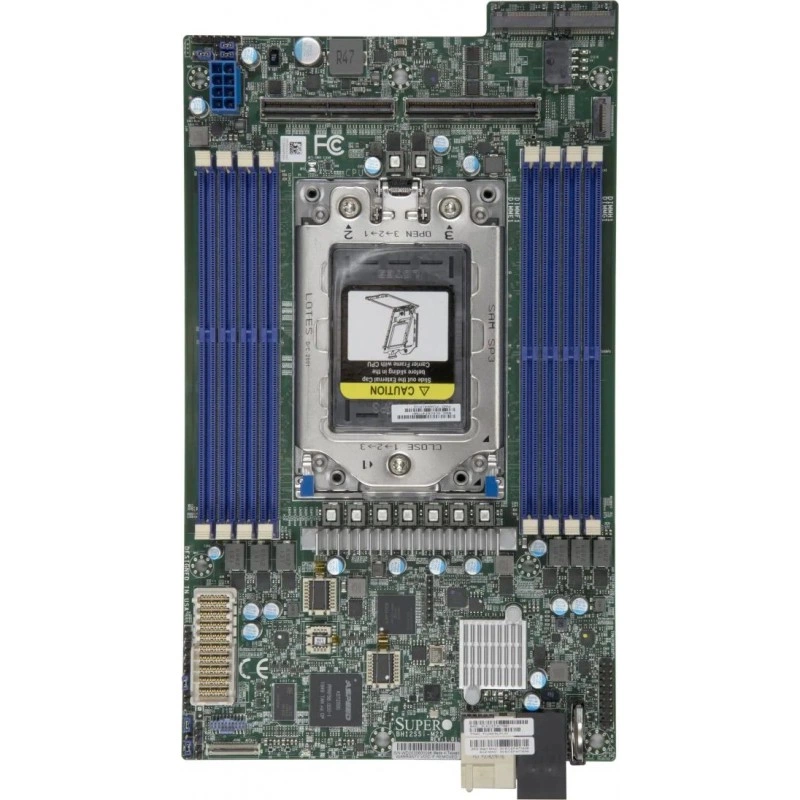

Материнская плата Supermicro BH12SSi-M25 (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro

BH12SSi-M25 - серверная материнская плата Supermicro формата Proprietary, предназначенная для платформ A+ SuperBlade. Модель рассчитана на установку одного процессора AMD EPYC 7003/7002 Series в сокет SP3 и поддерживает тепловой пакет CPU до 280 Вт. Плата ориентирована на компактную blade-инфраструктуру и используется в составе совместимых модулей SuperBlade.

Функциональные возможности MBD-BH12SSI-M25-P

Плата обеспечивает поддержку высокопроизводительной серверной конфигурации с памятью DDR4 ECC Registered, контролем питания и удаленным администрированием. Поддерживаются 8 DIMM-слотов, до 2 ТБ памяти, 8-канальная шина памяти, интерфейсы хранения SATA3, SAS3 и NVMe, а также сетевые подключения 2x 25GbE через Mellanox CX4. Для графического и сервисного управления предусмотрен ASPEED AST2500 BMC. Дополнительно реализована поддержка TPM 2.0, KVM с выделенной сетью, Watch Dog, NMI и средства мониторинга состояния системы.

Технические особенности

• Форм-фактор: Proprietary.
• Габариты: 6.3" x 11" (16 см x 27.94 см).
• Процессор: один AMD EPYC 7003/7002 Series.
• Сокет: SP3.
• Максимальный TDP процессора: до 280 Вт.
• Количество ядер: до 64.
• Чипсет: System on Chip.
• Память: 8 DIMM-слотов, до 2 ТБ Registered ECC DDR4 3200 MHz SDRAM.
• Напряжение памяти: 1.2 В.
• Поддержка ECC: исправление одиночных ошибок и обнаружение двойных ошибок.
• SATA: через SATA3 mezzanine card.
• SAS: через SAS3 mezzanine card.
• Хранилище: 2 SATA3/NVMe или 2 SAS3/NVMe hybrid, а также 2 M.2.
• Расширение: 1 PCI-E 4.0 x16 proprietary slot to mezzanine (EDR/HDR/25G).
• M.2: 2 PCI-E 4.0 x4, форм-фактор 22110, ключ M-key.
• Сеть: 2x 25GbE Ethernet ports.
• Контроллер сети: Mellanox CX4.
• BMC/VGA: ASPEED AST2500 BMC.
• TPM: 1 TPM 2.0 header.
• BIOS: AMI 256Mb SPI Flash EEPROM.
• BIOS-функции: PnP, DMI 2.3, PCI 2.2, ACPI 5.1, USB Keyboard Support, SMBIOS 3.1.1.
• Управление: Super Doctor 5, Watch Dog, NMI, SUM, IPMI 2.0, KVM with dedicated LAN.
• Питание и восстановление: ACPI Power Management, power-on mode control for AC power loss recovery.
• Мониторинг: контроль напряжений CPU Core Voltages, +12V standby, CPU switching voltage regulator и VBAT.
• Индикаторы: Power LED, UID / KVM LED, Network Activity LED, Fault LED.
• Температура эксплуатации: от 10 °C до 35 °C.
• Температура хранения: от -40 °C до 70 °C.
• Влажность при эксплуатации: 8%–90% без конденсации.
• Влажность при хранении: 5%–95% без конденсации.

Применение

Материнская плата используется в blade-модулях Supermicro серии SuperBlade, где требуется серверная платформа с одним процессором AMD EPYC, поддержкой DDR4 ECC Registered, быстрыми сетевыми интерфейсами 25GbE и возможностью подключения накопителей SATA, SAS и NVMe. Совместимые модули включают SBA-4114S-C2N, SBA-4114S-T2N, SBA-4119SG, SBA-4119S-C2N и SBA-4119S-T2N.

Совместимость

• Только для A+ SuperBlade SKUs.
• Совместимые blade-модули: SBA-4114S-C2N, SBA-4114S-T2N, SBA-4119SG, SBA-4119S-C2N, SBA-4119S-T2N.
• Для AMD EPYC 7003 Series Processor с AMD 3D V-Cache требуется BIOS версии 2.3 или новее.

Комплектация

• Материнская плата BH12SSi-M25.

Условия эксплуатации

• Рабочая температура: 10 °C до 35 °C.
• Температура нерабочего хранения: -40 °C до 70 °C.
• Рабочая относительная влажность: 8% до 90% без конденсации.
• Нерабочая относительная влажность: 5% до 95% без конденсации.

Логистические данные

Изображение в карточке может показывать вариант конфигурации с дополнительными компонентами. Для стандартной поставки следует ориентироваться на перечень частей и официальную спецификацию продукта.
