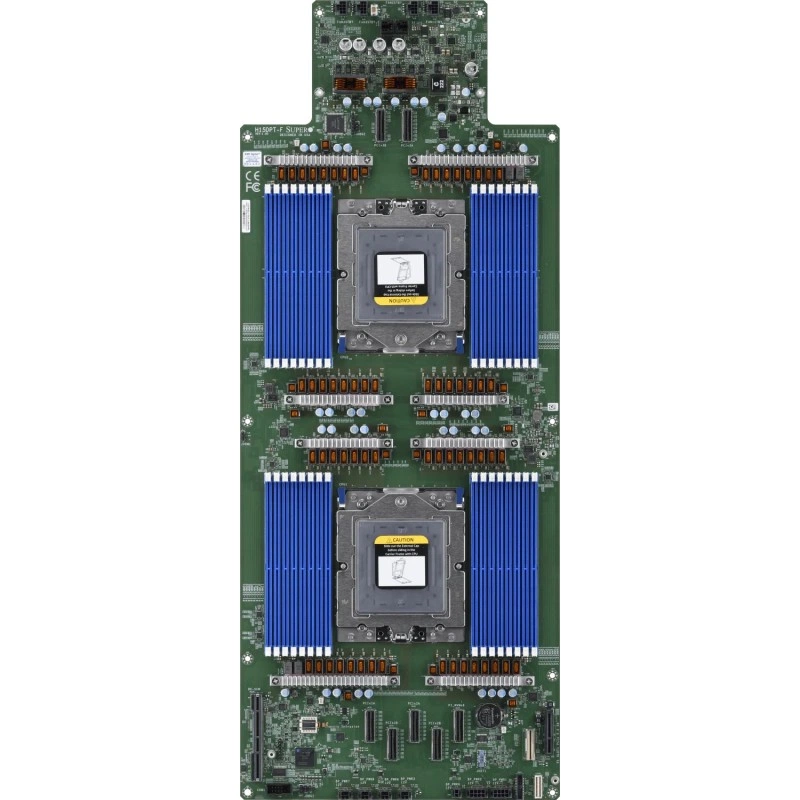

Материнская плата Supermicro H15DPT-F MBD-H15DPT-F

Описание материнской платы

Supermicro H15DPT-F рассчитана на двухпроцессорные системы A+ Server семейства FlexTwin с AMD EPYC 9006 SP7. Плата сочетает 32 слота DDR5, кабельные соединения PCIe 6.0 и служебный модуль DC-SCM. Проприетарная конструкция размером 9.92" x 24.8" оптимизирована для сервера AS-1127FT7-DEO-ALC.

Два процессора и большой объём памяти

Платформа поддерживает два AMD EPYC серии 9006 SP7 и CPU с TDP до 600W. Тридцать два слота DIMM работают по схеме 1DPC. Возможны конфигурации как с ECC DDR5 RDIMM/3DS RDIMM, так и с ECC DDR5 MRDIMM.

• RDIMM/3DS RDIMM: максимальный объём до 8TB, скорость до 8000MT/s.
• MRDIMM: максимальный объём до 8TB, скорость до 12800MT/s.
• Контроль ошибок: ECC исправляет однобитовые и обнаруживает двухбитовые ошибки; напряжение памяти 1.1V.

Расширение и опциональные NVMe

Семь MCIO PCIe 6.0 x8 предназначены для кабельного подключения устройств внутри серверной платформы. Для локального хранения поддерживается установка двух M.2 NVMe с ключом M-key через дополнительную плату-адаптер.

Поддерживаются форматы M.2 2280 и 22110; 2280 является конфигурацией по умолчанию. Подключение M.2 относится к опциональным возможностям и требует соответствующего адаптера. Накопители и адаптер не следует считать установленными только на основании наличия поддержки.

Питание и конструкция FlexTwin

Питание организовано через шину постоянного тока 48-54V DC. Такая электрическая схема и проприетарная компоновка FlexTwin рассчитаны на соответствующую серверную систему. При подборе компонентов учитываются не только размеры платы 25.2cm x 63cm, но и организация питания и модульных соединений.

Управление через DC-SCM

ASPEED AST2700 BMC реализуется через DC-SCM. Этот модуль предоставляет выделенный сетевой порт RJ45 1 GbE для BMC и служебный видеовывод. Управление системой отделено от основной процессорной и дисковой конфигурации.

Среди поддерживаемых средств администрирования - SuperCloud Composer, Supermicro Server Manager и SuperServer Automation Assistant. Для наблюдения и диагностики предусмотрены Supermicro SuperDoctor 5 и Super Diagnostics Offline.

Мониторинг и системная прошивка

Контроль температуры охватывает процессоры и память; поддерживается CPU thermal trip. Индикаторы показывают активность BMC/IPMI, перегрев CPU или системы, питание и UID с возможностью удалённой идентификации.

AMI BIOS использует 64MB SPI Flash EEPROM с поддержкой ACPI 6.6, UEFI 2.11 и SMBIOS 3.8 или новее. Максимальные объёмы и скорости памяти являются пределами поддержки. Фактическое оснащение узла определяется выбранными процессорами, модулями DIMM и дополнительными компонентами системы A+ Server.

Преимущества для эксплуатации

Особенности H15DPT-F связаны с компоновкой двухпроцессорного узла FlexTwin: 32 DIMM задают ёмкость памяти, MCIO обслуживают внутренние устройства, а DC-SCM предоставляет отдельную сеть управления. Опциональная пара M.2 добавляет вариант локального хранения. Шина питания 48-54V DC является частью этой архитектуры и учитывается вместе с подходящей серверной системой.

• Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
• Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
• Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.
