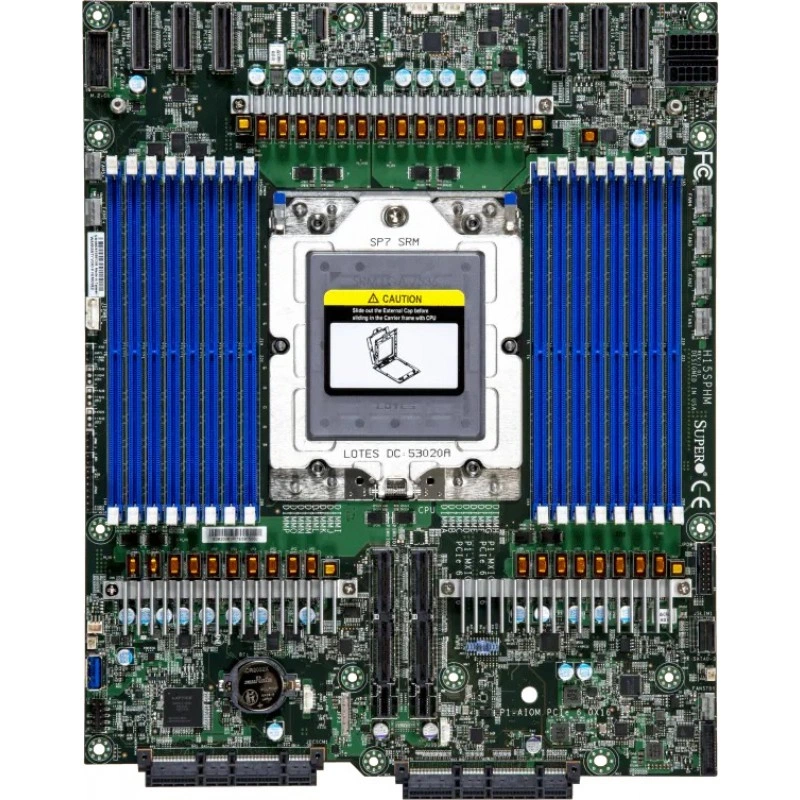

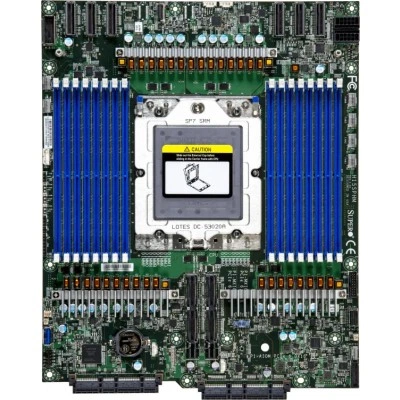

Материнская плата Supermicro H15SPHM MBD-H15SPHM

Описание материнской платы

Supermicro H15SPHM построена вокруг одного AMD EPYC 9006 SP7 и модульной архитектуры DC-MHS DNO Type2. Плата предназначена для систем A+ Server и оптимизирована для AS-2117C7-N и AS-1117C7-N. Формат размером 12.03" x 9.84" объединяет вычислительную часть, подключения расширения и служебный модуль DC-SCM.

Процессор и шестнадцать слотов DIMM

Поддерживается один процессор AMD EPYC серии 9006 SP7 с конфигурацией до 256 ядер и 512 потоков и кэш-памятью до 1024MB. Допустимый TDP CPU составляет до 600W. Память устанавливается в 16 слотов DIMM по схеме 1DPC.

• ECC DDR5 RDIMM/3DS RDIMM: до 4TB со скоростью до 8000MT/s.
• ECC DDR5 MRDIMM: до 4TB со скоростью до 12800MT/s.
• Контроль памяти: исправление однобитовых и обнаружение двухбитовых ошибок при напряжении 1.1V.

Модульное расширение и сеть

Шесть MCIO PCIe 6.0 x8 обеспечивают кабельные подключения устройств. Для плат расширения предусмотрено два M-XIO PCIe 6.0 x16. Сетевой модуль подключается через AIOM PCIe 6.0 x16, поэтому конкретная сетевая конфигурация зависит от выбранного AIOM.

Разделение M-XIO, AIOM и DC-SCM позволяет учитывать вычислительную часть, сеть и управление как отдельные элементы компоновки системы. Поддержка этих интерфейсов не означает включение всех дополнительных модулей в комплект материнской платы.

Накопители M.2 через дополнительный адаптер

Для двух накопителей M.2 с поддержкой NVMe предусмотрено подключение PCIe 4.0. Поддерживаются M-key модули форматов 2280 и 22110, с форматом 2280 по умолчанию. Реализация M.2 требует дополнительной платы-адаптера; эта возможность является опциональной.

При формировании серверной конфигурации необходимо учитывать адаптер вместе с выбранными накопителями. Основные кабельные подключения MCIO и райзерные M-XIO при этом относятся к отдельным интерфейсам расширения платы.

DC-SCM и обслуживание системы

ASPEED AST2700 BMC реализован через DC-SCM. Через этот же модуль доступны выделенный RJ45 для IPMI, два задних USB 3.2 Gen 2 Type-A и видеовывод BMC. Поддержка RoT дополняет аппаратные возможности платформы.

Для управления предусмотрены SuperCloud Composer, Supermicro Server Manager, Supermicro Thin-Agent Service и SuperServer Automation Assistant. Super Diagnostics Offline входит в набор средств автономной диагностики.

Контроль состояния и BIOS

Температурный мониторинг охватывает CPU, память, периферию, систему и VRM. Контролируются основные и дежурные напряжения; индикаторы отображают активность BMC, перегрев CPU или системы, питание и UID, включая удалённый UID.

AMI BIOS размещён в 64MB SPI Flash EEPROM с ACPI 6.6, UEFI 2.11 и SMBIOS 3.8 или новее. Максимальные параметры CPU и памяти описывают пределы поддержки и зависят от фактически выбранных компонентов.

Преимущества для эксплуатации

Модульная компоновка H15SPHM разделяет задачи между несколькими типами подключения: M-XIO обслуживает платы расширения, AIOM - сетевой модуль, DC-SCM - управление и служебный ввод-вывод. Дополнительный адаптер M.2 позволяет включать локальные накопители в выбранную конфигурацию. Такое разделение помогает заранее определить необходимые модули системы и их назначение.

• Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
• Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
• Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.
