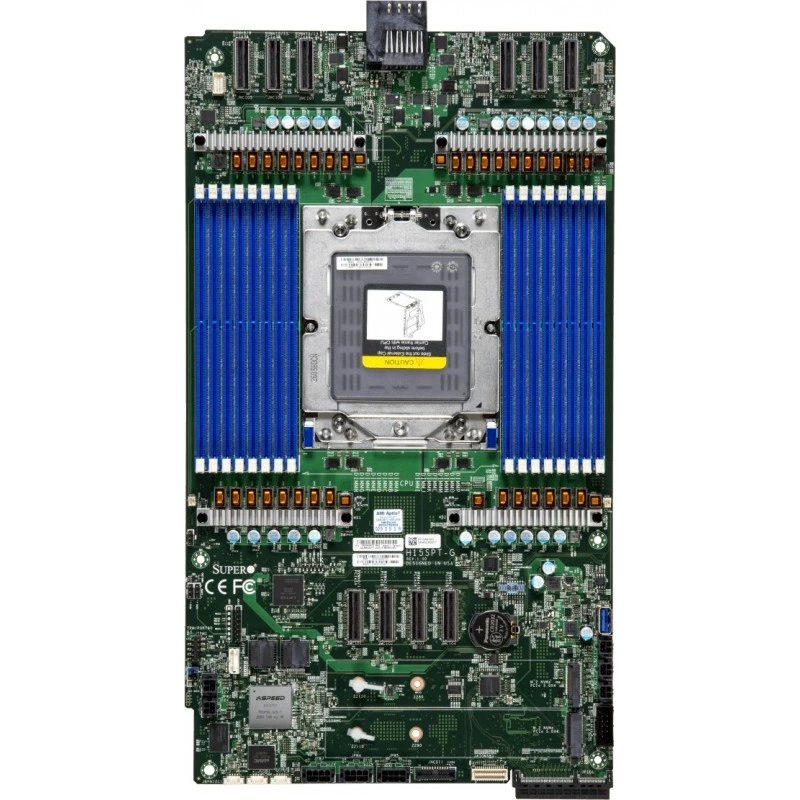

Материнская плата Supermicro H15SPT-G MBD-H15SPT-G

Описание материнской платы

Supermicro H15SPT-G является однопроцессорной материнской платой для систем A+ Server с модулем ввода-вывода GrandTwin. Платформа AMD EPYC 9006 SP7 сочетается с 16 слотами DDR5 и десятью соединениями MCIO PCIe 6.0. Плата имеет проприетарные размеры 8.52" x 14.92" и оптимизирована для сервера AS-2117GT7-DNF.

Вычислительная основа

Поддерживается один AMD EPYC серии 9006 SP7 с числом ядер до 256, потоков до 512 и кэш-памятью до 1024MB. Допустимый TDP CPU достигает 600W. Эти пределы позволяют выбирать процессор под требуемую конфигурацию узла, не задавая единственную фиксированную комплектацию.

Два типа памяти DDR5

Шестнадцать слотов DIMM работают по схеме 1DPC и поддерживают как RDIMM/3DS RDIMM, так и MRDIMM. Тип модулей определяет максимальную скорость обмена.

• RDIMM/3DS RDIMM с ECC: до 4TB со скоростью до 8000MT/s.
• MRDIMM с ECC: до 4TB со скоростью до 12800MT/s.
• Контроль памяти: напряжение 1.1V, исправление однобитовых и обнаружение двухбитовых ошибок.

PCIe 6.0 и локальные NVMe

Десять MCIO PCIe 6.0 x8 формируют кабельные подключения устройств внутри серверной системы. Для локальных накопителей предусмотрено два слота M.2 PCIe 5.0 x4 с поддержкой NVMe.

M.2 использует ключ M-key; поддерживаются форматы 22110 и 2280, причём 22110 является конфигурацией по умолчанию. Наличие двух подключений позволяет планировать размещение двух отдельных накопителей; режимы их совместной работы должны определяться выбранной конфигурацией системы.

Ввод-вывод и управление GrandTwin

Два USB 3.0 Type-A и графический выход ASPEED AST2700 BMC реализованы через модуль GrandTwin I/O. Контроллер AST2700 обслуживает функции управления платформой. Для аппаратного модуля безопасности предусмотрен внутренний разъём TPM 2.0.

Набор программных средств включает SuperCloud Composer, Supermicro Server Manager, Supermicro Thin-Agent Service, SuperServer Automation Assistant и Super Diagnostics Offline. Модульная схема ввода-вывода требует соответствующего оснащения системы A+ Server.

Мониторинг и системная прошивка

Температурный контроль охватывает CPU, память, периферию, систему и VRM; поддерживается CPU thermal trip. Плата отслеживает основные и дежурные напряжения, а индикаторы BMC/IPMI, питания и UID помогают контролировать состояние и идентифицировать узел.

AMI BIOS хранится в 64MB SPI Flash EEPROM с поддержкой ACPI 6.6, UEFI 2.11 и SMBIOS 3.8 или новее. Процессор, память и накопители выбираются отдельно для целевой конфигурации; их максимальные поддерживаемые параметры не обозначают установленное оснащение.

Преимущества для эксплуатации

Практическая особенность H15SPT-G - однопроцессорный узел с десятью MCIO PCIe 6.0 и отдельной парой M.2 PCIe 5.0. Локальные накопители можно учитывать независимо от остальных кабельных соединений. Выбор RDIMM или MRDIMM задаёт режим подсистемы памяти, а модуль GrandTwin I/O выносит служебные USB и видеоподключение в соответствующую часть серверной конструкции.

• Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
• Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
• Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.
