Артикул: MBD-H8SCM-F-O

Наличие уточняйте

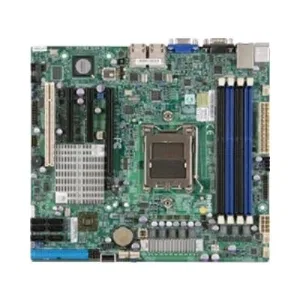

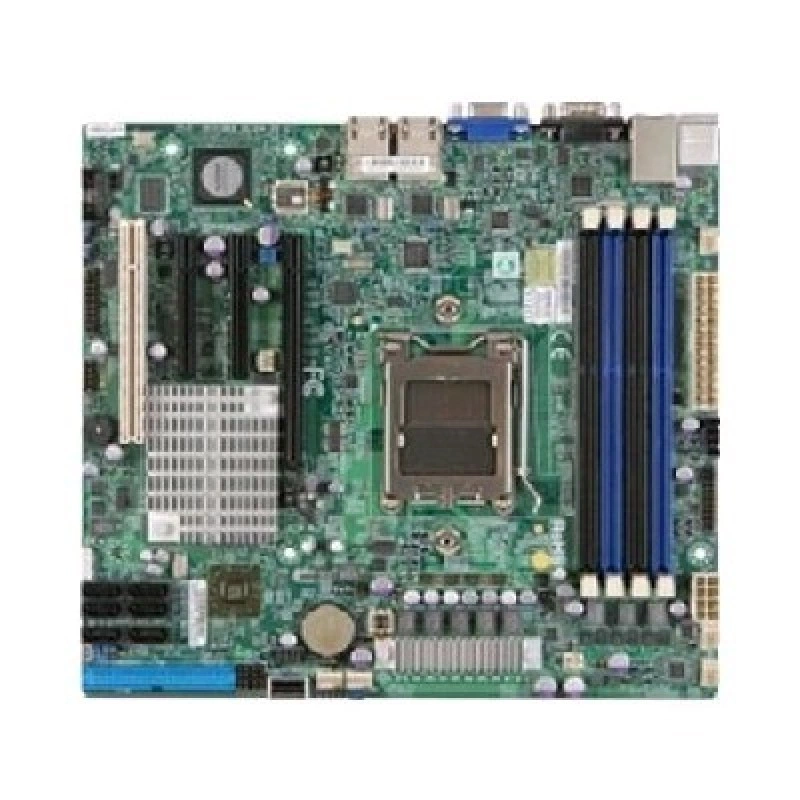

Материнская плата Supermicro MBD-⁠H8SCM-⁠F-⁠O

Цена последней отгрузки со склада:

76 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H8SCM-F-O

Supermicro MBD-H8SCM-F-O — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель H8SCM-F. Процессорная платформа: Один 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серии.

Формат платы — Micro ATX Form. Её габариты составляют 9.6" x 8.6" (24.4cm x 21.8cm). Системная логика: AMD чипсет SR5650/SP5100. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Четыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix. Поддерживаемый тип и режимы RAM: DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на H8SCM-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC; IPMI 2.0 expansion слот. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Один 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серии.
  • Форм-фактор и габариты: Micro ATX Form; 9.6" x 8.6" (24.4cm x 21.8cm).
  • Оперативная память: Четыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix.
  • Тип и режимы памяти: DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI.
  • SATA: AMD SP5100 (RAID 0, 1, 10); 6x SATA (3Gb/s) портов.
  • USB: 7x USB 2.0 портов; 2x сзади, 2x колодка (4 портов), 1x Type A.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC; IPMI 2.0 expansion слот.
  • Охлаждение: Контроль оборотов до 5 вентиляторов; До five 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: AMD чипсет SR5650/SP5100.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H8SCM-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серии. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Четыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix; DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H8SCM-FОдин 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серииЧетыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8SCMОдин 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серииЧетыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8SMA-2Один 940-pin AM2 разъём; поддержка Один 4-ядерные AMD Opteron 1000 серии (разъём AM2) процессор Условие: Материнская плата PCB ревизия 2.xx is needed до Поддержка quad-core процессорЧетыре 240-pin DIMM разъёма; поддержка До 8 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память; nVidia MCP55 Pro чипсет Двухпортовый LAN / Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов
H8SGL-FОдин 1944-pin разъём G34; поддержка Один 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link ПоддержкаВосемь DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Четыре канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H8SCM-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Retention BKT-0012L — 1 шт., I/O Cable 1 CBL-0044L — 6 шт., I/O Cable 2 CBL-010L — 1 шт., I/O Cable 3 CBL-036L-03 — 1 шт., Заглушка I/O MCP-260-00027-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L, CBL-036L-03. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H8SCM-F-O

Оперативная память

Напряжение памяти
1.35V или 1.5V
Ёмкость и слоты памяти
Четыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB, 32GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Один 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серии
Сокет процессора
C32
Чипсет
AMD чипсет SR5650/SP5100
Количество процессорных разъёмов
1

Интерфейсы и расширение

Super I/O
Winbond W83527HG chip
Видеовыход VGA
Matrox G200eW 16MB DDR2; 1x VGA порт
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
7x USB 2.0 портов; 2x сзади, 2x колодка (4 портов), 1x Type A
Последовательные порты
2x Fast UART 16550 serial порт (Один колодка & Один порт)
Сетевые контроллеры
Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка
Сетевые порты
2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
Слоты PCIe и PCI
1 PCI-E 2.0 x8 (в физическом слоте x16); 1 PCI-E 2.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8); 1 PCI

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: I/O Cable 1 CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable 2 CBL-010L
1 шт.; 9 PIN SERIAL порт DTK CABLE, LF
Комплект: I/O Cable 3 CBL-036L-03
1 шт.; 18" ATA 133/100/66 3-DROP TPE CABLE, PBF
Комплект: Retention BKT-0012L
1 шт.; RETENTION MODULE для AMD CPU разъём F,ROHS
Комплект: Заглушка I/O MCP-260-00027-0N
1 шт.; Стандартная заглушка I/O для X8, H8, X7SB3 SERVER MB (3RD LAN + 4XLAN)

Конструкция и условия эксплуатации

Габариты
9.6" x 8.6" (24.4cm x 21.8cm)
Соответствие FCC
Passed до meet FCC standard requirement
Соответствие RoHS
RoHS Compliant 6/6, Pb Free
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Micro ATX Form

Накопители

Контроллер и порты SATA
AMD SP5100 (RAID 0, 1, 10); 6x SATA (3Gb/s) портов

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 5 вентиляторов; До five 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 SATA DOM power разъём, TPM колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, VBAT, HT, память, чипсет; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) 2.0; Super Doctor III
Тип BIOS
16Mb SPI Flash ROM с AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC; IPMI 2.0 expansion слот
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Валерия Ржевская06.06.2025

5/5

Плату брали под серверный узел с процессором на C32, и после замены он загрузился без лишних настроек. Два сетевых порта сразу появились в системе, а шесть SATA пригодились под накопители. Для компактного корпуса mATX тоже подошла без переделок.

Плюсы товара

Сервер загрузился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие шаги совместимости нужно проверить, чтобы материнская плата MBD-H8SCM-F-O заработала с нужными процессорами и памятью?

Убедитесь, что в системе используется Socket C32 и чипсет SR5650, а также что оперативная память соответствует DDR3 и рассчитана на частоту 1333 МГц. Для платы важно согласовать сокет процессора и тип/частоту памяти одновременно.

Как встроенные сетевые интерфейсы 2x Gigabit LAN могут повлиять на выбор сетевой инфраструктуры при развертывании сервера?

Наличие двух гигабитных LAN-контроллеров означает, что сервер под сеть должен планироваться под интерфейсы 1GbE (а не, например, 10/25GbE, если они вам нужны). При проектировании лучше заранее оценить схему подключения и потребности в пропускной способности.

Какие риски по хранению данных возникают, если подключать накопители, не совпадающие с интерфейсом платы?

Плата имеет 6 портов SATA2, поэтому при подборе накопителей и кабельной схемы ориентируйтесь на SATA2. Несовпадение по интерфейсу или ожиданиям по скорости может усложнить сборку или ограничить производительность.

Как IPMI влияет на модель обслуживания, и что это означает для удаленной эксплуатации системы?

Поддержка IPMI позволяет администрировать сервер удаленно, что важно, когда система стоит в стойке или требуется техническое вмешательство без локального доступа. При внедрении заранее спланируйте доступ к сети управления через выбранные интерфейсы.

Какие ограничения нужно учитывать при сборке компактной системы на Micro-ATX с этой платой?

Форм-фактор Micro-ATX и встроенные интерфейсы (VGA, 2x Gigabit LAN, SATA2) диктуют компоновку в соответствующем корпусе. При подборе шасси проверяйте физическую совместимость и доступность портов для вашей схемы подключения.
