Артикул: MBD-H8SCM-O

Наличие уточняйте

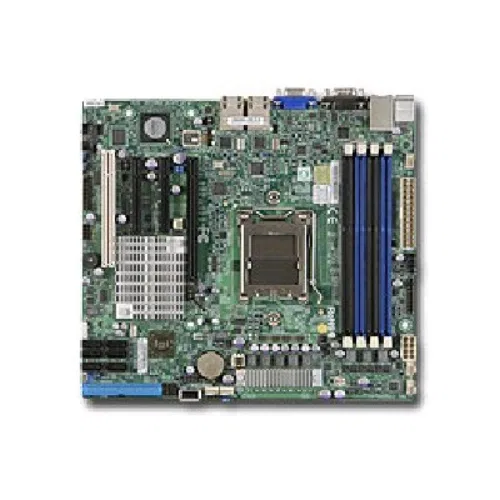

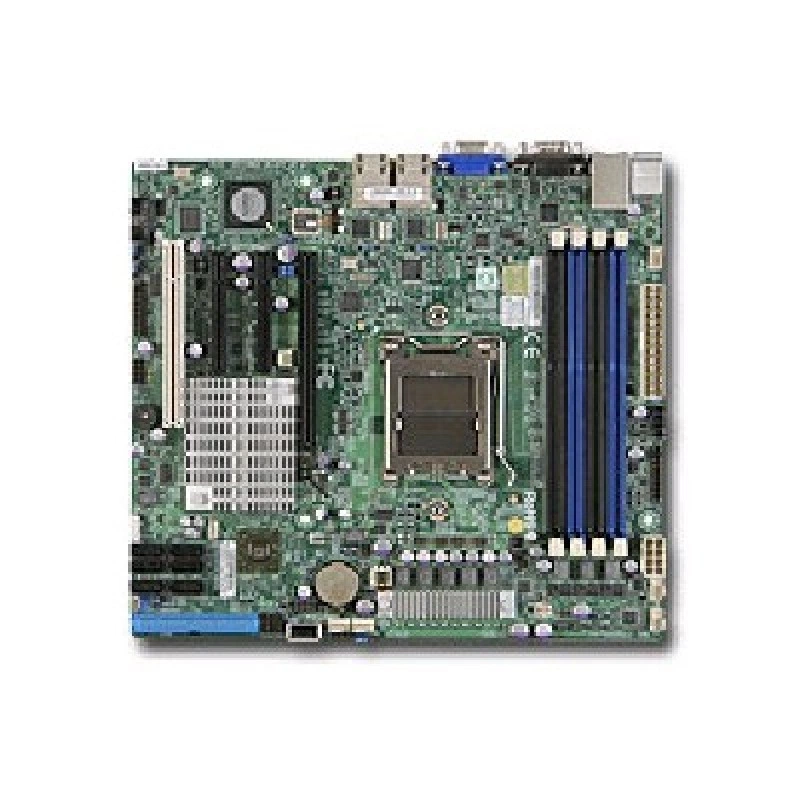

Supermicro MBD-⁠H8SCM-⁠O — материнская плата серверная

Цена последней отгрузки со склада:

71 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H8SCM-O

Материнская плата Supermicro MBD-H8SCM-O предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель H8SCM. Поддерживаемая процессорная конфигурация: Один 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серии.

Формат платы — Micro ATX Form. Её габариты составляют 9.6" x 8.6" (24.4cm x 21.8cm). Системная логика: AMD чипсет SR5650/SP5100. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Четыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix. Поддерживаемый тип и режимы RAM: DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Функциональность H8SCM проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Один 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серии.
  • Форм-фактор и габариты: Micro ATX Form; 9.6" x 8.6" (24.4cm x 21.8cm).
  • Оперативная память: Четыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix.
  • Тип и режимы памяти: DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI.
  • SATA: AMD SP5100 (RAID 0, 1, 10); 6x SATA (3Gb/s) портов.
  • USB: 7x USB 2.0 портов; 2x сзади, 2x колодка (4 портов), 1x Type A.
  • Охлаждение: Контроль оборотов до 5 вентиляторов; До five 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: AMD чипсет SR5650/SP5100.
  • Видео: Matrox G200eW 16MB DDR2; 1x VGA порт.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H8SCM подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серии. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Четыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix; DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H8SCMОдин 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серииЧетыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8SCM-FОдин 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серииЧетыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8SMA-2Один 940-pin AM2 разъём; поддержка Один 4-ядерные AMD Opteron 1000 серии (разъём AM2) процессор Условие: Материнская плата PCB ревизия 2.xx is needed до Поддержка quad-core процессорЧетыре 240-pin DIMM разъёма; поддержка До 8 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память; nVidia MCP55 Pro чипсет Двухпортовый LAN / Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов
H8SGLОдин 1944-pin разъём G34; поддержка Один 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link ПоддержкаВосемь DIMM разъёма; поддержка До 256GB регистровая ECC или 64GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 8 DIMM; Четыре канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H8SCM. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Retention BKT-0012L — 1 шт., I/O Cable 1 CBL-0044L — 6 шт., I/O Cable 2 CBL-010L — 1 шт., I/O Cable 3 CBL-036L-03 — 1 шт., Заглушка I/O MCP-260-00027-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L, CBL-036L-03. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-H8SCM-O

Оперативная память

Напряжение памяти
1.35V или 1.5V
Ёмкость и слоты памяти
Четыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB, 32GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR3 1600/1333/1066 MHz регистровая ECC SDRAM или небуферизованная ECC/non-ECC 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Один 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серии
Сокет процессора
C32
Чипсет
AMD чипсет SR5650/SP5100
Количество процессорных разъёмов
1

Интерфейсы и расширение

Super I/O
Winbond W83527HG chip
Видеовыход VGA
Matrox G200eW 16MB DDR2; 1x VGA порт
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
7x USB 2.0 портов; 2x сзади, 2x колодка (4 портов), 1x Type A
Последовательные порты
2x Fast UART 16550 serial порт (Один колодка & Один порт)
Сетевые контроллеры
Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка
Сетевые порты
2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
Слоты PCIe и PCI
1 PCI-E 2.0 x8 (в физическом слоте x16); 1 PCI-E 2.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8); 1 PCI

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: I/O Cable 1 CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable 2 CBL-010L
1 шт.; 9 PIN SERIAL порт DTK CABLE, LF
Комплект: I/O Cable 3 CBL-036L-03
1 шт.; 18" ATA 133/100/66 3-DROP TPE CABLE, PBF
Комплект: Retention BKT-0012L
1 шт.; RETENTION MODULE для AMD CPU разъём F,ROHS
Комплект: Заглушка I/O MCP-260-00027-0N
1 шт.; Стандартная заглушка I/O для X8, H8, X7SB3 SERVER MB (3RD LAN + 4XLAN)

Конструкция и условия эксплуатации

Габариты
9.6" x 8.6" (24.4cm x 21.8cm)
Соответствие FCC
Passed до meet FCC standard requirement
Соответствие RoHS
RoHS Compliant 6/6, Pb Free
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Micro ATX Form

Накопители

Контроллер и порты SATA
AMD SP5100 (RAID 0, 1, 10); 6x SATA (3Gb/s) портов

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 5 вентиляторов; До five 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 SATA DOM power разъём, TPM колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, VBAT, HT, память, чипсет; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor III
Тип BIOS
16Mb SPI Flash ROM с AMI BIOS
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Роберт Егоров16.02.2026

4/5

Поставили эту плату в компактный сервер на Socket C32. После сборки сервер загрузился, а два сетевых порта сразу появились в системе. Ставили без лишних переделок, все заняло меньше времени, чем думали.

Плюсы товара

Сеть появилась после сборки

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие требования по процессору нужно подтвердить перед установкой материнской платы MBD-H8SCM-O?

Плата рассчитана на 1 процессор в разъеме Socket C32 и чипсет SR5650. Если в проекте другой сокет/платформа, совместимость по установке будет нарушена.

Как специфика дисковых интерфейсов влияет на подбор накопителей для MBD-H8SCM-O?

Заявлены 6 портов SATA2. При выборе дисков и схемы хранения учитывайте, что подключение будет опираться на SATA2, а не на другие интерфейсы.

Что учесть в сетевой схеме, если на плате только 2 x Gigabit LAN?

С двумя интерфейсами Gigabit нужно согласовать сетевую архитектуру: для требуемой изоляции/каналов может потребоваться планирование дополнительных сетевых устройств или изменение конфигурации.

В каких случаях форм-фактор Micro-ATX может стать ограничением при внедрении MBD-H8SCM-O?

Если корпус рассчитан на другой форм-фактор или имеет ограничения по монтажным местам, может не получиться корректная установка. Поэтому заранее проверьте соответствие Micro-ATX.

Зачем в этой плате предусмотрен VGA при эксплуатации, если сервер обслуживается системно?

VGA упрощает базовую локальную диагностику и первичную настройку. Это полезно, когда нужно получить визуальный доступ в процессе развертывания или обслуживания.
