Артикул: MBD-X10SAE-O

Наличие уточняйте

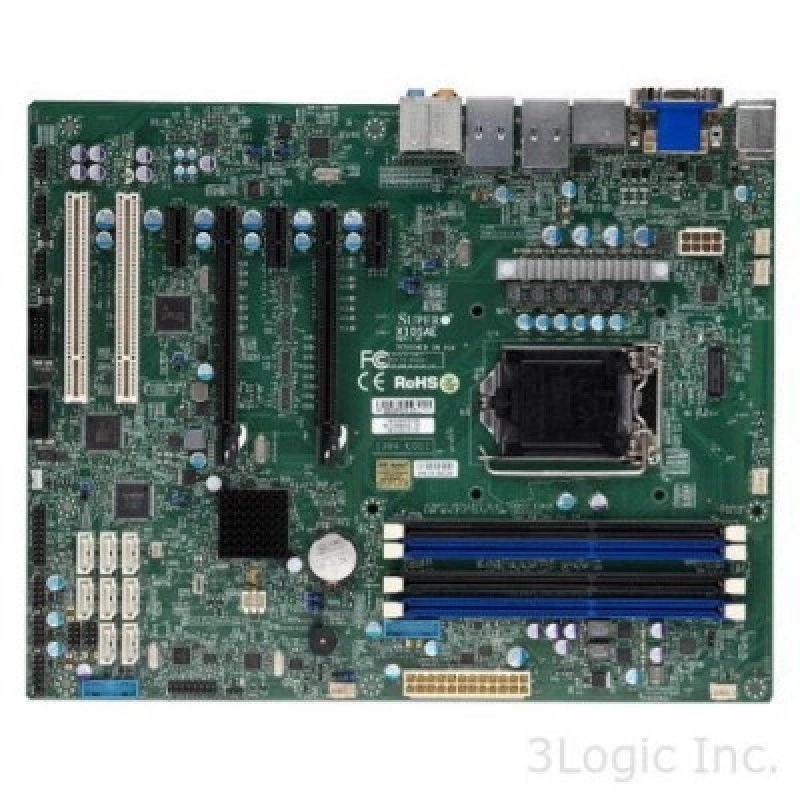

Материнская плата Supermicro MBD-⁠X10SAE-⁠O

Цена последней отгрузки со склада:

19 096 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10SAE-O

Материнская плата Supermicro MBD-X10SAE-O построена на платформе Socket 1150 и предназначена для систем, где требуется сочетание серверных и настольных возможностей. Формат ATX удобен для установки в совместимые корпуса, а набор встроенных контроллеров и интерфейсов делает модель подходящей для рабочих станций, компактных серверов и специализированных систем хранения или доступа к сети. Плата рассчитана на использование процессоров Intel с сокетом LGA1150 и поддерживает конфигурацию с четырьмя модулями памяти DDR3.

Модель оснащена 8 портами SATA3 и поддерживает SATA RAID, что позволяет строить конфигурации с несколькими накопителями и использовать массивы данных на совместимых контроллерах. Для сетевого подключения предусмотрены два гигабитных интерфейса Ethernet на базе контроллеров i210AT и i217LM, а также встроенный чипсет iC226. Такой набор подходит для систем, где важны проводные сетевые подключения, работа с накопителями SATA3 и базовые функции RAID.

Supermicro MBD-X10SAE-O можно применять в серверных и рабочих конфигурациях, где требуется плата формата ATX с поддержкой DDR3, несколькими SATA3-портами и двумя гигабитными сетевыми интерфейсами. Это решение для сборок, в которых важны универсальная аппаратная база, совместимость с LGA1150 и возможность подключения накопителей и сети без установки дополнительных адаптеров.

Плата подходит для задач, связанных с файловым хранением, рабочими приложениями и сетевыми сервисами начального уровня. Наличие RAID и двух сетевых портов расширяет варианты использования, а набор интерфейсов помогает собрать практичную систему на базе одного процессорного сокета и ATX-платы.

Функциональные возможности

Плата X10SAE задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 95W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма.
  • Тип и режимы памяти: 1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT).
  • SATA: SATA3 через PCH w/ RAID 0, 1, 5, 10; SATA3 через ASM1061; 8 SATA3 (6Gbps) портов.
  • PCIe: 2 PCI-E 3.0 x16 слоты (16/NA или 8/8); 3 PCI-E 2.0 x1; 2 - 5V PCI 32bit.
  • USB: 10 USB 2.0 портов (4 сзади + 6 через внутренние колодки); 6 USB 3.2 Gen1 портов (2 сзади + 4 через внутренние колодки); 6 USB 3.0 (2 сзади + 4 через внутренние колодки) 10 USB 2.0 (4 сзади + 6 через внутренние колодки).
  • Системная логика: Intel C226 Express PCH.
  • Видео: для E3-1275 v3* только; 1 VGA порт, 1 DVI - I порт, 1 DP (DisplayPort) порт, 1 HDMI порт,; для E3-1275 v3* только.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X10SAE подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 95W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма; 1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-732G-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X10SAEIntel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 95W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)
X10SRAIntel Core i7 серии, Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDPДо 256GB регистровая ECC RDIMM; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz; или 128GB небуферизованная ECC/non-ECC UDIMM, в 8 разъёмов DIMM; До 512GB ECC LRDIMM;; UDIMM will be только available для Core i7 процессоры.;; 2400MHz is поддерживается by E5 V4 процессоры с 2DPC of LRDIMM или 1DPC of RDIMM.;; 8x 288-pin DDR4 разъёма DIMM; До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Intel i210-AT Два порт GbE LAN
X10SBAIntel Celeron процессор J1900.; 1 процессорный разъём FCBGA1170 поддерживается, поддерживаемый TDP До 10W TDP; 2M Cache, До 2.42 GHz, 8W (formerly Bay Trail)До 8GB небуферизованная non-ECC SO-DIMM, DDR3-1333MHz, в 2 разъёма DIMM; 2x 204-pin SO-DIMM разъём;; 8GB с 2x 4GB SODIMM configuration Some 1600MHz память can be used, but Ёмкость памяти will operate at 1333MHz; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X10SATIntel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 84W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X10SAE. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X10SAE-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.35V, 1.5V
Ёмкость и слоты памяти
До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB
Количество разъёмов DIMM
4
Контакты модуля памяти
240-pin
Тип и скорость памяти
1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 95W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3
Сокет процессора
LGA-1150
Тепловой пакет CPU
До 95W
Чипсет
Intel C226 Express PCH
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (2 колодки)
Видеовыходы
1 VGA порт, 1 DVI - I порт, 1 DP (DisplayPort) порт, 1 HDMI порт,; для E3-1275 v3* только
Графический контроллер
для E3-1275 v3* только
Звуковая подсистема
RealTek ALC1150 HD Audio
Порты USB
10 USB 2.0 портов (4 сзади + 6 через внутренние колодки); 6 USB 3.2 Gen1 портов (2 сзади + 4 через внутренние колодки); 6 USB 3.0 (2 сзади + 4 через внутренние колодки) 10 USB 2.0 (4 сзади + 6 через внутренние колодки)
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
2 PCI-E 3.0 x16 слоты (16/NA или 8/8); 3 PCI-E 2.0 x1; 2 - 5V PCI 32bit

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C ~ 50°C (32°F ~ 122°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
SATA3 через PCH w/ RAID 0, 1, 5, 10; SATA3 через ASM1061; 8 SATA3 (6Gbps) портов

Питание и охлаждение

Дополнительные функции
2x Type B 1394a колодки, PS/2 разъём для мышь и клавиатура; Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 5 (4-pin), 5 фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V, HT, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Поддержка Thermal Monitor 2 (TM2), PECI, FC temperature sensing logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы, +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания; Внутренний/External modem ring-on

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
AMT, SuperDoctor III, vPro, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
ACPI 5.0; Поддержка USB-клавиатуры; DMI (SMBIOS) 2.7

Отзывы о товаре

Карина Широкова17.09.2025

5/5

Меняли старую плату в рабочем сервере на эту модель. После замены система увидела оба сетевых порта, SATA диски определились, RAID тоже собрался без лишних действий. Плата осталась в сервере как основная, дальше только проверили загрузку.

Плюсы товара

Диски и сеть поднялись

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимостные проверки важны, чтобы эта плата корректно встала в серверную конфигурацию?

Проверьте сокет Socket 1150 и форм-фактор ATX с вашим корпусом. Также учитывайте, что память DDR3 и подключение накопителей рассчитаны на SATA3, а сеть — на 2 гигабитных Ethernet.

Если вам нужен дисковый массив, какие ограничения по хранению стоит учитывать до закупки?

Плата рассчитана на 8 портов SATA3 и поддерживает SATA RAID. Это задает базовые рамки для схемы дискового массива в рамках SATA-подключений.

Какие требования к сетевой части нужно заложить при подключении системы к двум гигабитным линиям?

У вас будет 2 гигабитных Ethernet-интерфейса. Для распределения трафика/резервирования планируйте подключение именно под два физических LAN-порта.

Чем может ограничиться масштабирование системы по памяти при эксплуатации этой платы?

Плата имеет 4 слота DDR3, поэтому заранее оцените, хватит ли их для требуемого объема при текущей и будущей нагрузке хранения/приложений.

Какие риски ошибочной конфигурации связаны с тем, что плата «начального уровня», но с RAID и SATA3?

Неожиданные проблемы обычно возникают, когда ожидают иной тип интерфейсов или схему хранения: здесь база — SATA3 и SATA RAID. Если в проекте требования выходят за эти рамки, лучше перепроверить заранее.
