Артикул: MBD-X10SAT-O

Наличие уточняйте

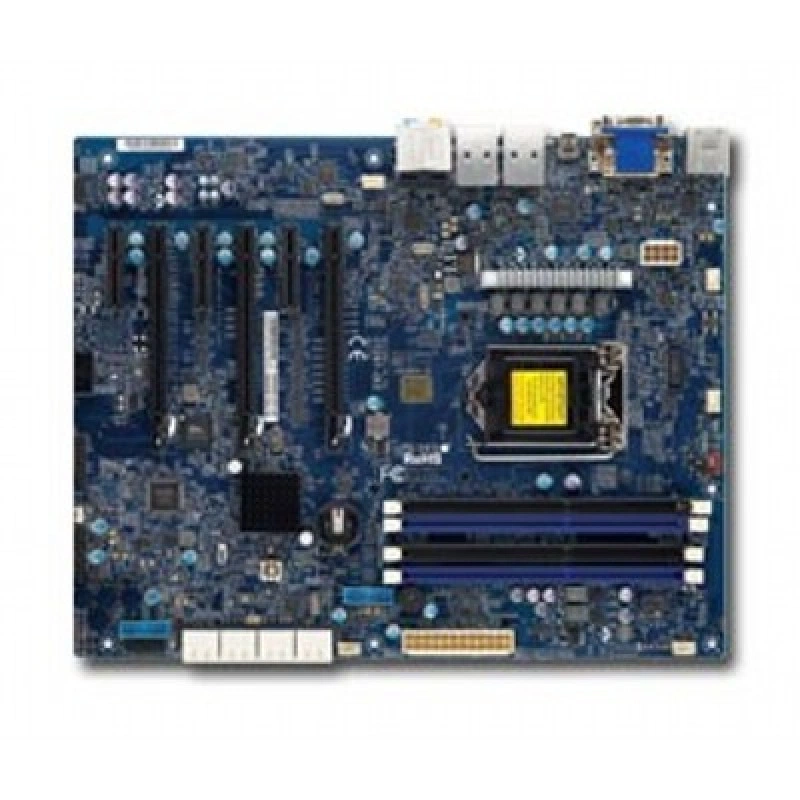

Supermicro MBD-⁠X10SAT-⁠O — материнская плата

Цена последней отгрузки со склада:

28 357 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10SAT-O

Материнская плата Supermicro MBD-X10SAT-O предназначена для серверных и рабочих конфигураций на платформе Socket 1150. Модель построена на чипсете Intel C226 и ориентирована на сборку систем, где важны поддержка серверных функций, подключение нескольких накопителей и сетевых интерфейсов, а также совместимость с памятью DDR3. Это формат ATX, который подходит для установки в корпуса с поддержкой соответствующего типоразмера и для построения компактных или полноразмерных конфигураций в зависимости от задач платформы.

Плата поддерживает память DDR3 UDIMM и оснащена двумя сетевыми портами Gigabit Ethernet RJ-45, что позволяет организовать два проводных сетевых подключения без дополнительных адаптеров. Также предусмотрены интерфейсы SATA 3 для подключения накопителей и встроенный аудиоконтроллер AC'97 с поддержкой 7.1-канального звука. Такая конфигурация делает модель универсальной для задач, где требуется сочетание серверной платформы, дисковой подсистемы и базовой периферии на одной плате.

Supermicro MBD-X10SAT-O относится к семейству серверных материнских плат компании Supermicro и может использоваться как основа для систем с акцентом на надежную организацию хранения данных, сетевое подключение и расширяемость платформы. Важными параметрами модели остаются сокет процессора, набор логики Intel C226, поддержка DDR3, наличие двух гигабитных сетевых контроллеров и стандартный форм-фактор ATX.

Функциональные возможности

Практическая задача X10SAT — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 84W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма.
  • Тип и режимы памяти: 1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT).
  • SATA: Intel C226 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; ASM1061 контроллер для 2 SATA3 (6 Gbps) портов;; SATA3 через ASM1061; 8 SATA3 (6Gbps) порт; 8 SATA3 (6Gbps); 6 SATA3 через C226 и 2 SATA3 через ASM1061.
  • PCIe: 3 PCI-E 3.0 x16 слоты (16/NA/NA или 8/8/NA или 8/4/4); 3 PCI-E 2.0 x1 (в физическом слоте x4).
  • USB: 6 USB 2.0 портов (2 сзади + 4 колодки); 8 USB 3.0 портов (4 сзади + 4 колодки); 8 USB 3.0 (4 сзади + 4 через внутренние колодки) 6 USB 2.0 (2 сзади + 4 через внутренние колодки).
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), 5 вентиляторов с контролем оборотов, Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов, Поддержка 3-pin вентиляторов без регулировки оборотов.
  • Системная логика: Intel C226 Express PCH.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X10SAT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 84W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма; 1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-732G-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X10SATIntel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 84W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)
X10SRAIntel Core i7 серии, Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDPДо 256GB регистровая ECC RDIMM; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz; или 128GB небуферизованная ECC/non-ECC UDIMM, в 8 разъёмов DIMM; До 512GB ECC LRDIMM;; UDIMM will be только available для Core i7 процессоры.;; 2400MHz is поддерживается by E5 V4 процессоры с 2DPC of LRDIMM или 1DPC of RDIMM.;; 8x 288-pin DDR4 разъёма DIMM; До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Intel i210-AT Два порт GbE LAN
X10SBAIntel Celeron процессор J1900.; 1 процессорный разъём FCBGA1170 поддерживается, поддерживаемый TDP До 10W TDP; 2M Cache, До 2.42 GHz, 8W (formerly Bay Trail)До 8GB небуферизованная non-ECC SO-DIMM, DDR3-1333MHz, в 2 разъёма DIMM; 2x 204-pin SO-DIMM разъём;; 8GB с 2x 4GB SODIMM configuration Some 1600MHz память can be used, but Ёмкость памяти will operate at 1333MHz; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X10SAEIntel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 95W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X10SAT. Суффикс -O относится к розничному исполнению Retail. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X10SAT-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.35V, 1.5V
Ёмкость и слоты памяти
До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB
Количество разъёмов DIMM
4
Контакты модуля памяти
240-pin
Тип и скорость памяти
1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 84W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3
Сокет процессора
LGA-1150
Тепловой пакет CPU
До 84W
Чипсет
Intel C226 Express PCH
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
1 COM порт (1 колодка)
Видеовыходы
1 VGA порт, 1 DVI - I порт, 1 HDMI порт,; поддержка Triple Display, поддержка 4K Display
Графический контроллер
поддержка Triple Display, поддержка 4K Display
Звуковая подсистема
RealTek ALC1150 HD Audio
Порты USB
6 USB 2.0 портов (2 сзади + 4 колодки); 8 USB 3.0 портов (4 сзади + 4 колодки); 8 USB 3.0 (4 сзади + 4 через внутренние колодки) 6 USB 2.0 (2 сзади + 4 через внутренние колодки)
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
3 PCI-E 3.0 x16 слоты (16/NA/NA или 8/8/NA или 8/4/4); 3 PCI-E 2.0 x1 (в физическом слоте x4)

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C ~ 50°C (32°F ~ 122°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C226 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; ASM1061 контроллер для 2 SATA3 (6 Gbps) портов;; SATA3 через ASM1061; 8 SATA3 (6Gbps) порт; 8 SATA3 (6Gbps); 6 SATA3 через C226 и 2 SATA3 через ASM1061

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), 5 вентиляторов с контролем оборотов, Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов, Поддержка 3-pin вентиляторов без регулировки оборотов
Дополнительные функции
Firewire - 1 x Type B 1394a колодка; Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 5 (4-pin), 5 фазы импульсного регулятора напряжения, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Поддержка Thermal Monitor 2 (TM2), PECI, FC temperature sensing logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы, +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания; Внутренний/External modem ring-on

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
AMT, SuperDoctor 5, vPro, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
SMBIOS 2.7.1; ACPI 5.0; Поддержка USB-клавиатуры

Отзывы о товаре

Валерия Авдеева08.12.2025

5/5

Эту плату ставили в рабочий сервер на Socket 1150 вместо старой. После запуска память DDR3 определилась, два сетевых порта заработали, и дальше осталось только вернуть сервисы в строй. Для ATX корпуса подошла спокойно.

Плюсы товара

Память определилась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по CPU и платформе нужно учесть при выборе материнской платы MBD-X10SAT-O?

Плата рассчитана на Socket 1150 и чипсет Intel C226, поэтому подстройте подбор под эту процессорную платформу, иначе система не соберётся корректно.

Если планируется серверная сборка с DDR3 UDIMM, что важно учесть до установки MBD-X10SAT-O?

Нужно использовать память DDR3 UDIMM (в спецификации указана поддержка UDIMM), иначе выбранные модули могут не заработать в этой плате.

Как выбрать накопители под MBD-X10SAT-O, чтобы не столкнуться с несовместимостью интерфейса?

Подключение накопителей выполняется через SATA 3, поэтому убедитесь, что ваши диски и кабельная/контроллерная схема соответствуют SATA 3 под эту плату.

Какие практические выводы по сети возникают из того, что на плате есть 2 порта Gigabit RJ-45?

Наличие 2 Gigabit RJ-45 позволяет обеспечить два проводных подключения без дополнительных сетевых адаптеров, но при внедрении важно согласовать ваши коммутаторы, сегменты и план VLAN с количеством портов.

Что стоит учесть по аудио/периферии, если в сборке важна совместимость по AC'97?

Если вам нужна аудиоподсистема, ориентированная на AC'97, то MBD-X10SAT-O содержит соответствующий аудиоконтроллер; для иных сценариев может потребоваться другое решение.
