Артикул: MBD-X10SRH-CF-O

Наличие уточняйте

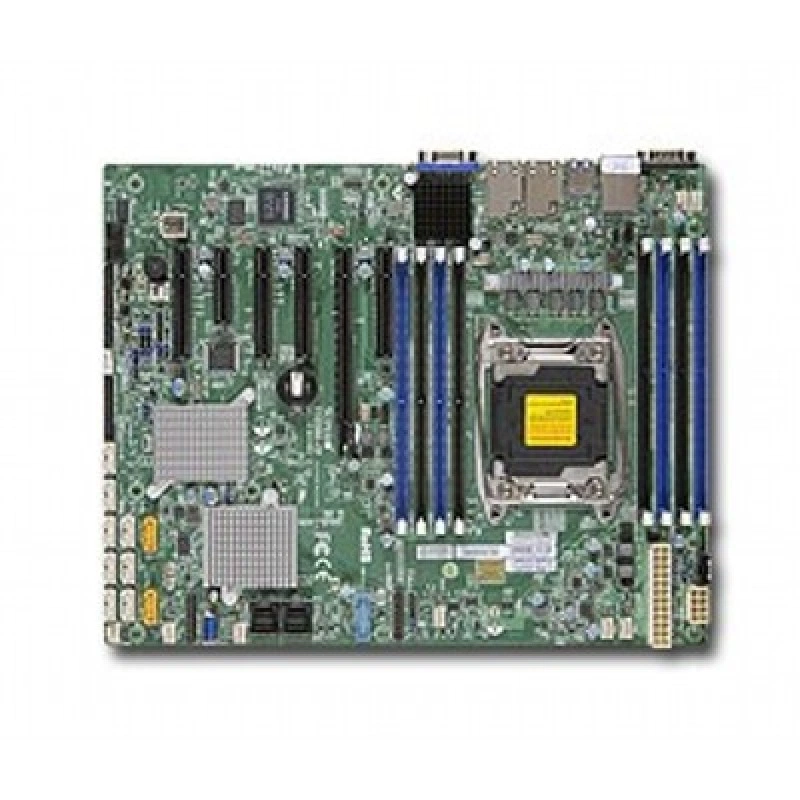

Материнская плата Supermicro MBD-⁠X10SRH-⁠CF-⁠O

Цена последней отгрузки со склада:

36 521 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10SRH-CF-O

Supermicro MBD-X10SRH-CF-O - серверная материнская плата форм-фактора ATX для построения совместимых платформ на базе сокета LGA2011-3. Модель рассчитана на использование в серверных системах, где важны поддержка большого объема оперативной памяти, подключение накопителей SATA и наличие встроенных средств сетевого и дискового расширения. Такая плата подходит для серверных сборок Supermicro, в которых требуется сочетание классической ATX-компоновки и функциональности серверного класса.

Плата оснащена восемью слотами DDR4, что позволяет собрать конфигурацию с высокой емкостью памяти для виртуализации, файловых задач, сервисных приложений и других серверных сценариев. Наличие десяти портов SATA дает возможность подключать несколько накопителей без использования внешних контроллеров, а встроенные сетевые интерфейсы и RAID-функциональность помогают использовать плату как основу для универсального серверного узла. Формат ATX упрощает выбор совместимого корпуса и делает модель удобной для интеграции в существующую инфраструктуру.

Supermicro MBD-X10SRH-CF-O применяют там, где требуется серверная плата с развитой подсистемой хранения, сетевыми возможностями и расширяемой памятью. Это не бытовая материнская плата, а именно серверный компонент, рассчитанный на длительную эксплуатацию в стойках, корпусах и системных сборках корпоративного уровня.

Функциональные возможности

Функциональность X10SRH-CF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB регистровая ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM.
  • Тип и режимы памяти: 2400†/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами.
  • Сеть: 2 LAN с Intel Ethernet-контроллер I350-AM2Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM2 Два порт GbE LAN.
  • SATA: Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) через C612.
  • SAS: SAS3 (12Gbps) через LSI 3008 SW RAID 0, 1, 10.
  • PCIe: 1 PCI-E 3.0 x8 (в физическом слоте x16),; 2 PCI-E 3.0 x8,; 1 PCI-E 3.0 x4 (в физическом слоте x8); 1 PCI-E 2.0 x2 (в физическом слоте x4); 1 PCI-E 2.0 x4 (в физическом слоте x8).
  • USB: 8 USB 2.0 портов (2 сзади + 6 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 1 через внутреннюю колодку + 1 Type A); 4 USB 3.0 портов, 8 USB 2.0 портов.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X10SRH-CF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB регистровая ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2400†/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113MFAC2-605CB, SC813MTQ-R400CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X10SRH-CFIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB регистровая ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I350-AM2Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM2 Два порт GbE LAN
X10SRH-CLN4FIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 4 LAN с Intel Ethernet-контроллер I350-AM4Supports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM4 Четыре порт GbE LAN
X10SRW-FIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; 8x 288-pin DDR4 разъёма DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM; 2 LAN с Intel Ethernet-контроллер I350-AM2 поддержка 1GbE, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM2 Два порт GbE LAN
X10SRM-FIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 256GB регистровая ECC LRDIMM, DDR4-2400MHz, в 4 DIMM slotsUp до 512GB ECC 3DS LRDIMM; 4x 288-pin DDR4 разъёма DIMM; До 512GB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 4 разъёма DIMM; 2 LAN с Intel i350 Gigabit Ethernet ControllerSupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два GbE LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Температура хранения: -20°C ~ 60°C (-4°F ~ 140°F). Рабочая влажность: 10% ~ 85% (без конденсации). Влажность хранения: 10% ~ 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X10SRH-CF. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X10SRH-CF-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB регистровая ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM
Ёмкость модулей DIMM
RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400†/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP
Сокет процессора
LGA-2011-3
Тепловой пакет CPU
До 145W
Чипсет
Intel C612
Количество процессорных разъёмов
1
Ядра, потоки и кэш
До 22 ядер † / До 55MB† cache

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка) 2 fast UART 16550 serial
Видеовыходы
1 VGA порт
Графический контроллер
ASPEED AST2400 BMC
Порты USB
8 USB 2.0 портов (2 сзади + 6 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 1 через внутреннюю колодку + 1 Type A); 4 USB 3.0 портов, 8 USB 2.0 портов
Сетевые контроллеры
2 LAN с Intel Ethernet-контроллер I350-AM2Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel i350-AM2 Два порт GbE LAN
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1 PCI-E 3.0 x8 (в физическом слоте x16),; 2 PCI-E 3.0 x8,; 1 PCI-E 3.0 x4 (в физическом слоте x8); 1 PCI-E 2.0 x2 (в физическом слоте x4); 1 PCI-E 2.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
10% ~ 95% (без конденсации)
Рабочая относительная влажность
10% ~ 85% (без конденсации)
Рабочая температура
0°C ~ 60°C (32°F ~ 140°F)
Температура хранения
-20°C ~ 60°C (-4°F ~ 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SAS
SAS3 (12Gbps) через LSI 3008 SW RAID 0, 1, 10
Контроллер и порты SATA
Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) через C612

Питание и охлаждение

Дополнительные функции
Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, Chipkill Поддержка, RoHS
Контроль напряжений
+12V, +3.3V, +5V, +5V дежурное питание, Разъём датчика вскрытия корпуса, HT, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Измерение температуры через I2C, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
Управление питанием
Управление питанием ACPI; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
IPMI2.0, SuperDoctor 5, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

moonlight08.04.2025

5/5

Меняли старую плату в сервере, поэтому сразу смотрели, как она потянет диски и память. После сборки система увидела модули DDR4, а сеть заработала без лишней возни. Для нашей стойки это был самый спокойный вариант.

Плюсы товара

Сеть заработала сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

При подборе памяти для этой платы на что обратить внимание, чтобы не получить несовместимую конфигурацию?

У платы 8 слотов под DDR4 и сокет LGA2011-3. Перед сборкой проверьте, что используемые модули DDR4 совместимы с платформой и вы планируете корректное заполнение из 8 слотов.

Сколько накопителей SATA можно подключить напрямую, и как это влияет на архитектуру хранения?

На плате 10 портов SATA, поэтому при проектировании хранилища можно закладывать подключение до 10 SATA-накопителей без внешних контроллеров (если выбран именно SATA).

Что важно учесть по сети при использовании платы в серверном узле?

На плате 2 порта Gigabit Ethernet. При проектировании сетевой схемы учитывайте, сколько каналов требуется для вашей маршрутизации/разделения трафика и какие сетевые сценарии вы закладываете.

Как RAID-контроллер влияет на выбор схемы дисков при подключении SATA?

На плате указан RAID-контроллер i350-AM2 и есть 10 SATA-портов. При подборе дисков и режима хранения ориентируйтесь на то, что RAID будет строиться поверх доступных SATA-подключений.

Какие факторы совместимости нужно проверить, чтобы плата корректно встала в стойковый проект на базе SuperMicro?

У платы формат ATX и сокет LGA2011-3. Перед сборкой убедитесь, что выбран корпус и остальная конфигурация рассчитаны под ATX-компоновку и LGA2011-3, чтобы не столкнуться с проблемами установки и подключения.
