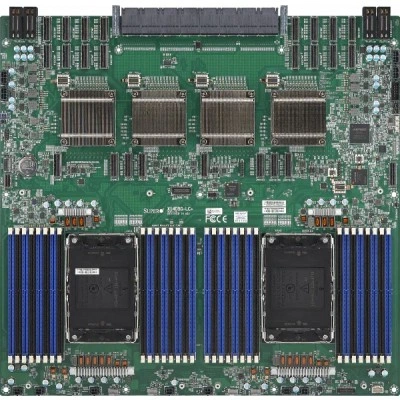

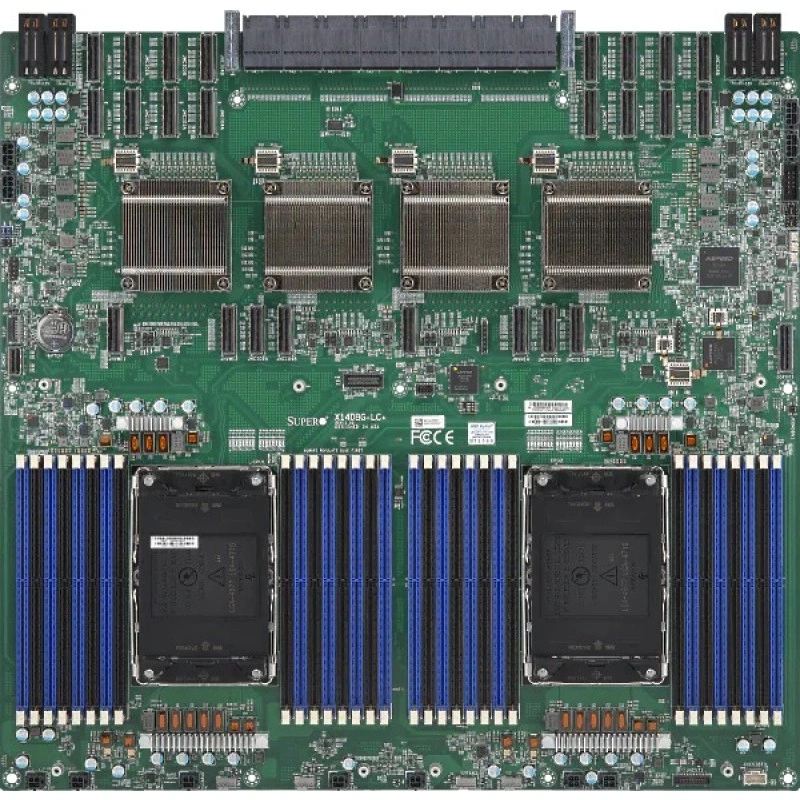

Материнская плата Supermicro X14DBG-LC+ MBD-X14DBG-LC+

Артикул: MBD-X14DBG-LC+

Наличие уточняйте

Материнская плата Supermicro X14DBG-LC+ MBD-X14DBG-LC+

Name: Материнская плата Supermicro X14DBG-LC+ MBD-X14DBG-LC+
Brand: SUPERMICRO
SKU: MBD-X14DBG-LC+

Цена по запросу

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание материнской платы

Supermicro X14DBG-LC+ - двухпроцессорная материнская плата X14 для GPU-сервера с поддержкой NVIDIA HGX Blackwell B200. Плата сочетает 32 слота DDR5, развитую кабельную подсистему PCIe 5.0, интерфейсы для BlueField и контроллер ASPEED AST2600 BMC. Исполнение LC+ предназначено для совместимой платформы SuperServer; в числе оптимизированных систем представлена SYS-822GS-NBRT.

Особенности платформы и процессоров

Два сокета E2, LGA-4710 поддерживают Intel Xeon серий 6700/6500 с P-ядрами и серии 6700 с E-ядрами. Поддерживаемый TDP CPU достигает 350W. Для моделей 6700/6500 с P-ядрами требуется BIOS 1.0 или новее. Перед сборкой версия прошивки проверяется вместе с выбранными процессорами и остальными компонентами.

Поддержка HGX Blackwell B200 относится к архитектуре соответствующего сервера. GPU-модули, сетевые устройства и накопители не являются подразумеваемой комплектацией материнской платы. Разъёмы и линии расширения используются согласно топологии конкретной системы.

Память DDR5 и варианты конфигурации

Подсистема памяти располагает 32 слотами DIMM и 16 каналами. Для RDIMM доступны разные режимы заполнения; 1DPC и 2DPC означают один или два модуля на канал. При выборе оперативной памяти объём, тип модуля и скорость рассматриваются в рамках одного поддерживаемого режима.

RDIMM при 1DPC: до 4TB ECC DDR5 со скоростью до 6400MT/s.
RDIMM при 2DPC: до 8TB ECC DDR5 со скоростью до 5200MT/s в 32 слотах.
MRDIMM: поддержка 8000MT/s в 16 слотах при 1DPC.
Модули и ECC: RDIMM объёмом 64GB, 96GB, 128GB и 256GB; питание 1.1V, исправление однобитовых и обнаружение двухбитовых ошибок с ECC.

Расширение для GPU, сети и накопителей

Кабельные подключения MCIO и соединения EXAMAX рассчитаны на распределение ресурсов между накопителями, сетевыми устройствами и GPU-частью сервера. В топологии участвуют коммутаторы и райзеры: механический размер разъёма нельзя автоматически считать числом активных линий для каждой подключённой карты.

NVMe и BlueField: 4 MCIO PCIe 5.0 x8 для NVMe и 4 MCIO PCIe 5.0 для BlueField.
Контроллер M.2 RAID: 1 подключение MCIO PCIe 5.0 x4 для соответствующего контроллера NVMe M.2.
GPU и сетевые соединения: группа из 16 MCIO для сетевой части и прямых GPU-соединений, а также 8 EXAMAX PCIe 5.0 x16 для GPU; разводка согласуется с платформой.
M.2 NVMe: 2 слота PCIe 5.0 x4 с M-Key для форматов 2280 и 22110.

Сеть и сервисные подключения

Сетевые возможности Intel X710 реализуются через AOM-GP805-IO. Для LAN доступны 2 порта SFP+ 10GbE с совместным использованием первого порта для IPMI, а также выделенный интерфейс LAN 1GbE для BMC. Эти подключения позволяют учитывать отдельно рабочую сетевую часть и обслуживание управляющего контроллера.

На переднюю панель выводятся 2 USB Type-A, VGA и Mini-DP. ASPEED AST2600 BMC обеспечивает аппаратную основу управления. Для TPM 2.0 предусмотрена колодка; установка соответствующего модуля определяется комплектацией системы, а не наличием разъёма как такового.

Преимущества для эксплуатации и диагностики

Мониторинг включает температуры системы, памяти, CPU и периферии, напряжения Vcore/Vmem и линий питания. Регулирование вентиляторов, контроль PECI/TSI, аварийное отключение CPU при перегреве и индикатор BMC/IPMI дополняют сервисную часть. Предусмотрено управление включением после восстановления питания AC.

AMI UEFI объёмом 64MB поддерживает ACPI 6.5, SMBIOS 3.7 или новее и UEFI 2.9. Среди средств обслуживания доступны Supermicro Server Manager, Super Diagnostics Offline, SuperServer Automation Assistant, SuperCloud Composer и Thin-Agent Service. SSM объединяет мониторинг узлов, SDO используется для автономных аппаратных проверок, а SAA - для командной конфигурации и обновлений. Доступ к отдельным функциям определяется версией программ и лицензией.

Проприетарная плата имеет размеры 17 × 16.16 дюйма, или 43.2 × 41cm. При интеграции в SYS-822GS-NBRT согласуются модуль AOM-GP805-IO, кабели MCIO, райзеры, GPU-секция и охлаждение. Такой подход сохраняет связь между возможностями платы и реальной компоновкой сервера.

Технические характеристики MBD-X14DBG-LC+

BIOS и прошивка

Возможности BIOS: ACPI 6.5 SMBIOS 3.7 или новее UEFI 2.9

Тип BIOS: AMI 64MB UEFI

Безопасность

Аппаратные средства: Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

IPMI: ASPEED AST2600 BMC

Интерфейсы ввода-вывода

TPM: 1 TPM 2.0 внутренний разъём
USB: 2 Type-A порт(а) (на передней панели)

Видео: 1 VGA порт(а) (на передней панели) 1 Mini-DP порт(а) (на передней панели)
Сетевые интерфейсы: 2 SFP+ 10 GbE LAN порт(а) (IPMI совместно использует порт LAN 1) 1 LAN 1 GbE выделенный интерфейс LAN для BMC порт(а) (ASPEED AST2600 BMC)

Конструкция и габариты

Размеры: 17" x 16.16" (43.2cm x 41cm)

Форм-фактор: Проприетарный

Мониторинг состояния

Дополнительные возможности: управление включением после восстановления питания AC поддержка аварийного отключения CPU при перегреве
Контроль напряжений: +5V дежурное питание,управление питанием ACPI,температура системы, температура памяти, температура CPU, +5V дежурное питание, +5V, +3.3V, +12V, поддержка аварийного отключения CPU при перегреве, +3.3V дежурное питание, Vcore, Vmem, температура периферии, интерфейс управления средой платформы (PECI)/(TSI), управление скоростью вентиляторов

Светодиодные индикаторы: индикатор активности BMC/IPMI

Процессорная подсистема

Процессоры: Два сокета E2 (LGA-4710) Процессоры Intel® Xeon® серий 6700/6500 с P-ядрами или серии 6700 с E-ядрами; BIOS версии 1.0 или новее требуется для поддержки Intel® Xeon® 6700/6500-серии с P-ядрами

Системная память

Коррекция ошибок: Исправляет однобитовые ошибки; обнаруживает двухбитовые ошибки с использованием памяти ECC
Напряжение памяти: 1.1V

Память: Количество слотов: 32 DIMM слотов/16 каналов Максимальный объём памяти (1DPC): до 4TB 6400MT/s ECC DDR5 RDIMM Максимальный объём памяти (2DPC): до 8TB 5200MT/s ECC DDR5 RDIMM
Поддерживаемые модули DIMM: RDIMM:64GB, 96GB, 128GB, 256GB

Слоты расширения

Конфигурация PCI Express: 16 PCIe 5.0 x8 (в x16) через MCIO разъём слотов 8 PCIe 5.0 x16 (в x16) через PLX слотов , для GPU-райзер/NVMe/AIOM дополнительного модуля 4 PCIe 5.0 x8 (в x4) через MCIO разъём слотов 4 PCIe 5.0 x8 (в x16) через MCIO разъём слотов , для GPU-райзер/E1S/NVMe/AIOM дополнительного модуля

Разъёмы M.2: 2 M.2 PCIe 5.0 x4 NVMe слотов (M-key 2280/22110)

Управление и программное обеспечение

Программное обеспечение: SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) Плагины для ПО сторонних производителей (3rd Party)
