Материнская плата Supermicro X14DBG-LC MBD-X14DBG-LC

Описание материнской платы

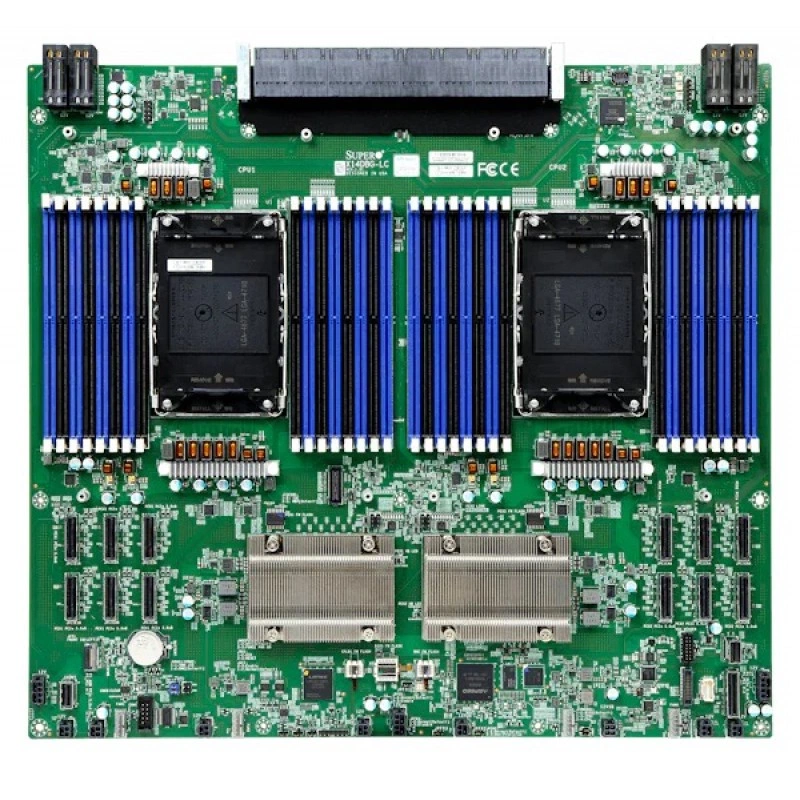

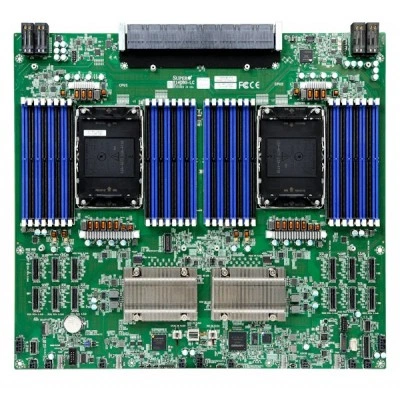

Supermicro X14DBG-LC - материнская плата поколения X14 для специализированных GPU-серверов с поддержкой NVIDIA HGX Blackwell B300. Двухпроцессорная платформа Intel Xeon дополняется 32 слотами DDR5, кабельными интерфейсами PCIe 5.0 для NVMe и BlueField, а также сетевой подсистемой Intel X710. Плата предназначена для работы в составе совместимого SuperServer.

Особенности процессорной и GPU-платформы

X14DBG-LC использует два сокета E2, LGA-4710 для Intel Xeon серий 6700/6500 с P-ядрами. Поддерживаются CPU с TDP до 350W. Процессоры, память и интерфейсы платы образуют вычислительную основу системы, а HGX Blackwell B300 интегрируется в соответствующую серверную конфигурацию.

Поддержка GPU-платформы не означает включения ускорителей в комплект материнской платы. Для готового сервера согласуются модуль GPU, питание, охлаждение, кабельная разводка и программная среда. Именно конфигурация SuperServer определяет итоговый состав оборудования и способ подключения его компонентов.

Память и преимущества ECC

Плата располагает 32 слотами DIMM и 16 каналами системной памяти. Для серверных DDR5 RDIMM доступны режимы 1DPC и 2DPC. Один модуль на канал позволяет использовать более высокую скорость из перечисленных режимов, а заполнение двух модулей на канал обеспечивает больший поддерживаемый объём.

• 1DPC: до 4TB ECC DDR5 RDIMM со скоростью до 6400MT/s.
• 2DPC: до 8TB ECC DDR5 RDIMM со скоростью до 6000MT/s в 32 слотах DIMM.
• Коррекция ошибок: исправление однобитовых и обнаружение двухбитовых ошибок при использовании памяти ECC.
• Питание памяти: 1.1V; тип, объём и заполнение модулей выбираются как согласованная конфигурация.

Накопители, сеть и модульные соединения

Кабельная подсистема PCIe 5.0 включает отдельные группы MCIO для NVMe и BlueField. Это позволяет учитывать разные назначения подключений при построении внутренней топологии сервера. Интерфейсы платы не следует трактовать как перечень уже установленных накопителей или сетевых модулей.

• NVMe: 4 разъёма MCIO PCIe 5.0 x8.
• BlueField: 4 разъёма MCIO PCIe 5.0 x16.
• M.2: 2 разъёма NVMe PCIe 5.0 с ключом M-Key для модулей форм-факторов 2280 и 22110.
• Сеть: Intel X710 через LOM; внешняя конфигурация сети определяется серверной платформой.

Преимущества для эксплуатации

Встроенные средства контроля отслеживают температуры CPU, памяти, периферии и системы, а также напряжения основных и дежурных линий питания. Контроль Vcore и Vmem, интерфейсы PECI/TSI и регулирование скорости вентиляторов дополняют наблюдение за состоянием узла. Предусмотрены аварийное отключение процессора при перегреве и индикатор активности BMC/IPMI.

Управление питанием ACPI и включением после восстановления питания AC позволяют задавать поведение сервера при возврате электропитания. Для TPM 2.0 имеется колодка подключения. Наличие этого интерфейса важно при подготовке конфигурации безопасности, однако комплект модуля TPM определяется отдельно.

Программное управление и диагностика

Прошивка AMI UEFI размещается в памяти объёмом 64MB. Средства обслуживания включают SuperCloud Composer, Supermicro Server Manager, Super Diagnostics Offline, Thin-Agent Service, SuperServer Automation Assistant и плагины для стороннего ПО. Набор программ позволяет организовать наблюдение за системой, диагностику компонентов и обслуживание конфигурации.

SSM предоставляет общую консоль мониторинга управляемых узлов. SDO выполняет автономные проверки оборудования и сбор диагностических данных, а SAA позволяет использовать командные операции настройки и обновлений в сервисных процедурах. Наличие конкретных функций зависит от системы, версии ПО и лицензии; эти возможности не следует считать автоматически активированными на любой сборке.

Конструкция и совместимые серверы

X14DBG-LC выполнена в проприетарном форм-факторе размером 17 × 13.88 дюйма. В числе оптимизированных платформ представлены SYS-422GS-NBRT-LCC, SYS-822GS-NB3RT, SYS-422GS-NB3RT-ALC и SYS-422GS-NB3RT-LCC. При интеграции выбираются соответствующие крепления, элементы охлаждения и кабели MCIO, а состав GPU-секции согласуется с конкретным серверным исполнением.
