Материнская плата Supermicro X14DBG-LC2 MBD-X14DBG-LC2

Описание материнской платы

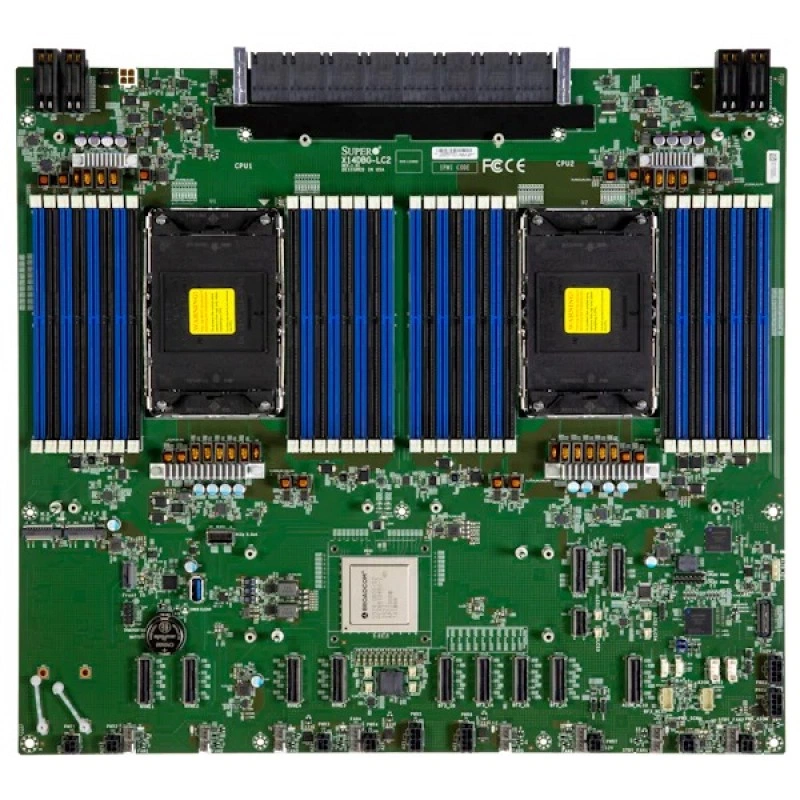

Supermicro X14DBG-LC2 - материнская плата для специализированной GPU-платформы SuperServer с поддержкой NVIDIA HGX Blackwell B300. Вычислительная часть построена на двух сокетах Intel LGA-4710, а подсистема памяти располагает 32 слотами DDR5. Плата объединяет процессорную платформу, подключения NVMe и BlueField, сетевую часть Intel X710 и средства аппаратного мониторинга.

Особенности GPU-платформы

X14DBG-LC2 рассчитана на Intel Xeon серий 6700/6500 с P-ядрами, использующие Socket E2. Поддерживаемый TDP CPU достигает 350W. Плата относится к компонентам SuperServer: совместимость с HGX Blackwell B300 реализуется на уровне соответствующей серверной сборки и не означает, что ускорители входят в комплект материнской платы.

Для этой модели представлена оптимизированная система SYS-222GS-NB3OT-ALC. При выборе комплектации важно согласовать именно исполнение LC2, процессоры, модули памяти, кабельную разводку и оснащение серверной платформы. Сходные обозначения плат семейства X14DBG не делают их автоматически взаимозаменяемыми.

Память: объём и режимы заполнения

Подсистема DDR5 включает 32 слота DIMM и 16 каналов. RDIMM с ECC поддерживаются в конфигурациях 1DPC и 2DPC, то есть с одним либо двумя модулями на канал. Для каждого режима задан собственный предел объёма и скорости, что позволяет планировать заполнение памяти под конфигурацию сервера.

• 1DPC: до 4TB ECC DDR5 RDIMM со скоростью до 6400MT/s.
• 2DPC: до 8TB ECC DDR5 RDIMM со скоростью до 6000MT/s в 32 слотах.
• ECC: исправление однобитовых и обнаружение двухбитовых ошибок при использовании соответствующей памяти.
• Напряжение: 1.1V для модулей системной памяти.

Подключение накопителей и сети

Разъёмы MCIO разделены по назначению между накопителями NVMe и подключениями BlueField. Они используют интерфейсы PCIe 5.0, при этом соединения x8 и x16 имеют разные роли в топологии сервера. Сетевая подсистема реализуется через Intel X710 в составе LOM.

• NVMe: 4 разъёма MCIO PCIe 5.0 x8.
• BlueField: 4 разъёма MCIO PCIe 5.0 x16.
• M.2: 2 разъёма M.2 NVMe PCIe 5.0, M-Key, для форматов 2280 и 22110; базовый формат 2280.
• Сетевая часть: Intel X710 через LOM; конфигурация внешних подключений согласуется с серверной платформой.

Преимущества для эксплуатации

Мониторинг охватывает температуры процессора, памяти, периферии и системы, основные и дежурные линии питания, Vcore и Vmem. Поддерживаются регулирование скорости вентиляторов, контроль через PECI/TSI и аварийное отключение CPU при перегреве. Индикатор BMC/IPMI показывает активность управляющей подсистемы.

Управление питанием ACPI дополняется настройкой включения после восстановления питания AC. Для TPM 2.0 предусмотрена колодка подключения. Наличие интерфейса TPM даёт возможность включить соответствующий модуль в конфигурацию безопасности, но само по себе не подтверждает поставку модуля вместе с платой.

Диагностика, прошивка и интеграция

Плата использует AMI UEFI объёмом 64MB. Программная среда обслуживания включает SuperCloud Composer, Supermicro Server Manager, Super Diagnostics Offline, Thin-Agent Service, SuperServer Automation Assistant и плагины для сторонних систем. Общая консоль SSM помогает объединить наблюдение за управляемыми узлами, SDO предоставляет автономную диагностику, а SAA - командные операции настройки и обновлений.

Программные возможности рассматриваются вместе с версией ПО, поддержкой конкретной системы и условиями лицензирования. Они не означают, что все функции заранее активированы на любой сборке. Аппаратная и программная части подбираются совместно при вводе сервера в эксплуатацию.

X14DBG-LC2 имеет проприетарный форм-фактор и размеры 17 × 15.21 дюйма. Крепления, охлаждение, соединения MCIO и подключение модулей зависят от платформы SYS-222GS-NB3OT-ALC. Именно привязка к определённой серверной архитектуре определяет способ использования этой платы.
