Материнская плата Supermicro X14DBG-SP MBD-X14DBG-SP

Описание материнской платы

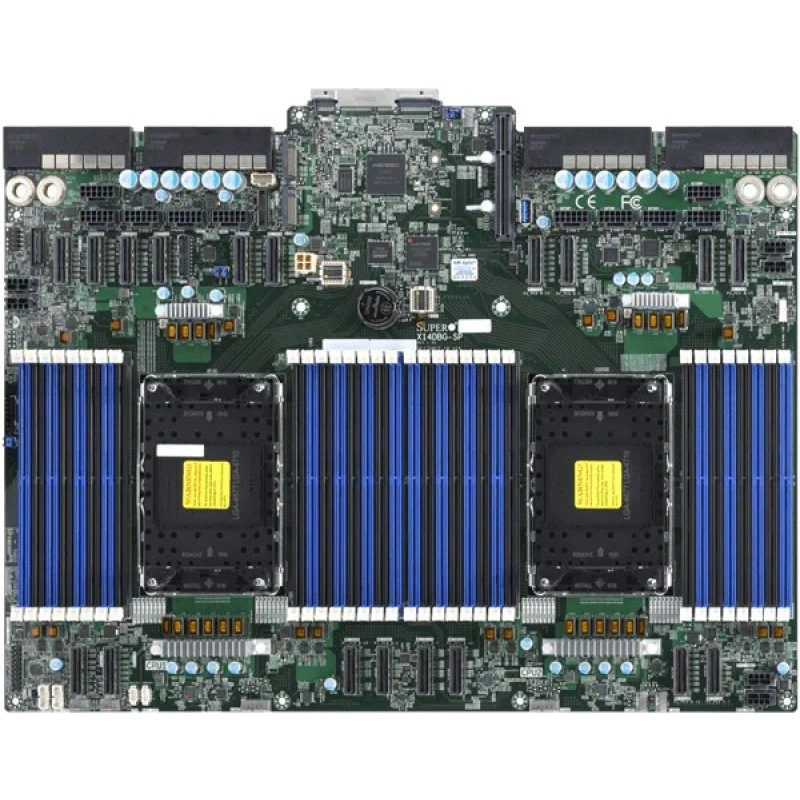

Supermicro X14DBG-SP - двухпроцессорная материнская плата X14 для серверов с развитой подсистемой расширения. Платформа Intel Xeon 6 сочетается с 32 слотами DDR5, 18 разъёмами MCIO и отдельным контроллером ASPEED AST2600 BMC. Плата предназначена для совместимой конфигурации SuperServer; в числе оптимизированных систем представлена SYS-422GB-NRT.

Особенности вычислительной платформы

На X14DBG-SP используются два сокета E2, LGA-4710. Поддерживаются Intel Xeon серий 6700/6500 с P-ядрами либо серии 6700 с E-ядрами. Плата рассчитана на процессоры с TDP до 350W, а для конфигураций 6700/6500 с P-ядрами необходим BIOS версии 1.0 или новее. При подборе CPU важно учитывать эту программную предпосылку вместе с механической совместимостью сокета.

Разъёмы расширения и кабельные подключения образуют часть общей архитектуры сервера. Возможности конкретной сборки определяются установленными процессорами, райзерами, адаптерами, устройствами и шасси; материнская плата задаёт основу для их соединения.

Память DDR5 и преимущества ECC

Подсистема памяти располагает 32 слотами DIMM и 16 каналами. Можно выбрать режим с одним модулем на канал, ориентируясь на скорость 6400MT/s, либо заполнение двух модулей на канал для большего поддерживаемого объёма. Эти режимы имеют самостоятельные пределы.

• 1DPC: до 4TB ECC DDR5 RDIMM, до 6400MT/s при установке в 16 слотах DIMM.
• 2DPC: до 8TB ECC DDR5 RDIMM, до 6000MT/s при использовании 32 слотов.
• Коррекция ошибок: с памятью ECC исправляются однобитовые и обнаруживаются двухбитовые ошибки.
• Напряжение: 1.1V для системной памяти.

Интерфейсы расширения и накопители

Кабельная подсистема построена на MCIO с PCIe 5.0 x8. Она дополняется отдельным слотом для райзера ввода-вывода и AIOM. Такая компоновка позволяет организовать соединения внутри совместимого сервера с учётом назначения конкретного узла. Наличие разъёмов не означает комплектование платы всеми возможными устройствами.

• MCIO: 18 разъёмов PCIe 5.0 x8.
• Райзер ввода-вывода: 1 слот PCIe 5.0 x8 для соответствующей платы расширения.
• AIOM: 1 слот для совместимого модуля расширения.
• M.2: 2 слота PCIe 5.0 x4 с ключом M-Key для модулей 2280 и 22110; базовый формат 2280.

Преимущества для управления и обслуживания

ASPEED AST2600 BMC обеспечивает аппаратную основу управления системой. Контроль состояния охватывает температуры DIMM, GPU, периферии и системы, напряжения ядер CPU и памяти, основные и дежурные линии питания. Индикатор активности BMC/IPMI дополняет наблюдение за работой управляющей подсистемы.

Для вентиляторов предусмотрены 4 четырёхконтактных разъёма, поддерживаются регулирование скорости и аварийное отключение CPU при перегреве. Плата также управляет включением после восстановления питания AC. Эти функции полезны при обслуживании узла: тепловое состояние, питание и работа управляющего контроллера рассматриваются совместно, а не как разрозненные параметры.

Безопасность, прошивка и диагностика

Встроенный TPM 2.0 дополняет аппаратные средства безопасности. AMI UEFI объёмом 64MB поддерживает ACPI 6.5, SMBIOS 3.7 или новее и UEFI 2.9. Требование к версии BIOS для P-ядер учитывается до ввода сервера в эксплуатацию, а поддерживаемые стандарты прошивки - при настройке системы и инвентаризации.

Для программного обслуживания предусмотрены SuperCloud Composer, Supermicro Server Manager, Super Diagnostics Offline, Thin-Agent Service и SuperServer Automation Assistant. SSM предоставляет общую консоль мониторинга, SDO позволяет выполнить автономную диагностику оборудования, а SAA используется для командной настройки и обновлений. Функциональность программных средств зависит от поддерживаемой конфигурации, версии и лицензии.

Проприетарная плата размером 17 × 12.78 дюйма, или 43.18 × 32.47cm, интегрируется в соответствующую серверную систему. При комплектации согласуются карта ввода-вывода, кабели MCIO, модуль AIOM, память и охлаждение процессоров.
