Материнская плата Supermicro X14DBHM MBD-X14DBHM

Описание материнской платы

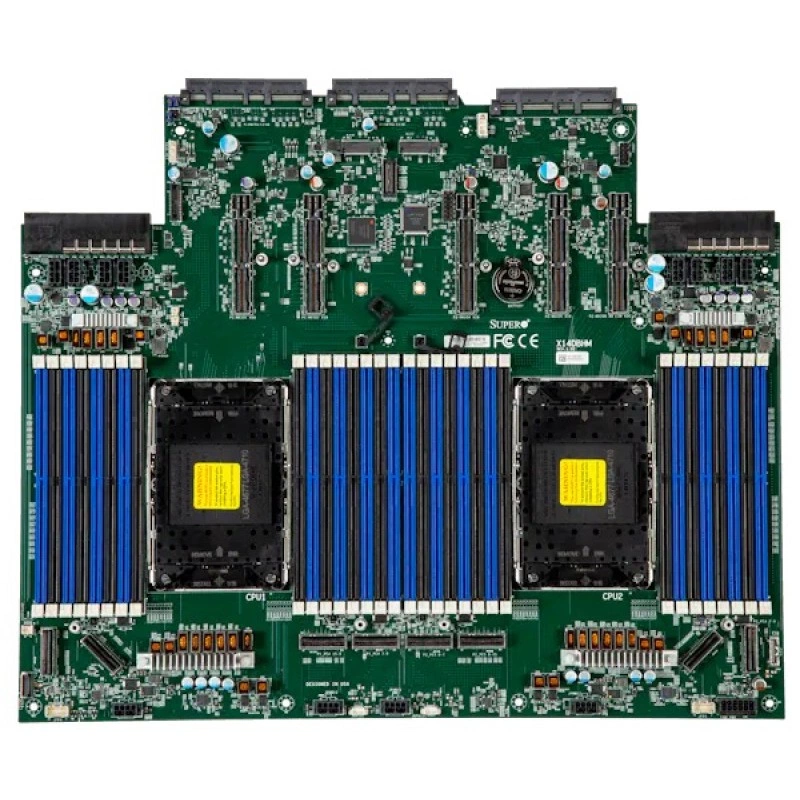

Supermicro X14DBHM - серверная материнская плата поколения X14 в форм-факторе OCP M-FLW. Её основные особенности - 32 слота DDR5, кабельные интерфейсы MCIO, соединения Multi-Trak и два слота AIOM. Плата используется в совместимых конфигурациях SuperServer и сочетает процессорную платформу Intel Xeon 6 с модульным вводом-выводом через DC-SCM.

Особенности процессорной платформы

X14DBHM поддерживает Intel Xeon серий 6700/6500 с P-ядрами и Intel Xeon серии 6700 с E-ядрами в исполнении Socket E2, LGA-4710. Поддерживаемый TDP CPU достигает 350W. Для процессоров 6700/6500 с P-ядрами требуется BIOS версии 1.2 или новее, поэтому версия прошивки является частью проверки совместимости перед установкой процессора.

Плата рассчитана на работу внутри определённой серверной платформы. Выбор процессора, объёма памяти и плат расширения необходимо согласовать с системой, в которую она устанавливается. Это особенно важно для кабельных интерфейсов и модульных разъёмов, где фактическая разводка зависит от серверной сборки.

Память и варианты конфигурации

Слоты DIMM допускают режимы 1DPC и 2DPC, то есть один или два модуля на канал. Увеличение числа установленных модулей меняет поддерживаемый режим памяти; параметры разных вариантов не следует объединять в одну максимальную конфигурацию.

• RDIMM/LRDIMM при 1DPC: до 4TB ECC DDR5 со скоростью до 6400MT/s; режим использует 16 слотов.
• RDIMM/LRDIMM при 2DPC: до 8TB ECC DDR5 со скоростью до 5200MT/s в 32 слотах.
• MRDIMM: поддержка DDR5 MRDIMM 8000MT/s в 16 слотах при 1DPC.
• ECC и питание: напряжение памяти 1.1V, исправление однобитовых и обнаружение двухбитовых ошибок при использовании ECC.

Расширение и модульный ввод-вывод

Разные типы разъёмов позволяют распределять расширение между кабельными устройствами, модульными платами и сетевой подсистемой. Их количество характеризует интерфейсы материнской платы и не означает, что все возможные карты или накопители уже присутствуют в сервере.

• MCIO: 8 интерфейсов PCIe 5.0 x8.
• Multi-Trak: 4 интерфейса PCIe 5.0 x16 и 1 интерфейс PCIe 5.0 x8.
• AIOM: 2 слота PCIe 5.0 x16 для совместимых модулей.
• M.2: 2 разъёма PCIe 5.0 с ключом M-Key для модулей форм-факторов 2280 и 22110.
• DC-SCM: 1 модульный интерфейс; через DC-SCM реализуются 2 сетевых RJ45 и 1 USB 3.2 Gen1 Type-A.

Преимущества для эксплуатации

Средства контроля включают мониторинг напряжений CPU, линий питания и состояния системы, регулирование скорости вентиляторов и поддержку аварийного отключения CPU при перегреве. Контроль среды корпуса дополнен PECI и Thermal Monitor 2. Индикаторы перегрева и UID помогают при локальном обслуживании, а обнаружение вскрытия корпуса предоставляет отдельный сигнал для контроля физического доступа.

ACPI и управление включением после восстановления питания AC позволяют учитывать поведение узла при перебоях питания. Поддержка TPM 2.0 относится к аппаратным средствам безопасности платформы. Эти функции дополняют систему мониторинга, но не заменяют согласованную настройку серверного ПО и правил эксплуатации.

Прошивка, диагностика и совместимые системы

Плата использует AMI UEFI объёмом 64MB и поддерживает ACPI 6.5, SMBIOS 3.7 или новее, UEFI 2.9. Для программного обслуживания предусмотрены Supermicro Server Manager, SuperDoctor 5, Super Diagnostics Offline и SuperServer Automation Assistant. SSM объединяет мониторинг управляемых серверов, SDO выполняет автономные аппаратные проверки, а SAA предоставляет командные средства настройки и обновления. Отдельные возможности зависят от версии ПО и лицензии.

Размеры X14DBHM составляют 16.66 × 13.7 дюйма, или 42.3164 × 34.798cm. Среди оптимизированных платформ перечислены SYS-122C-TN, SYS-222C-TN, SSG-122B-NE316R и SSG-222B-NE3X24R. При выборе платы учитываются конкретное шасси, версия DC-SCM, соединения накопителей и совместимые AIOM-модули.
