Артикул: MBD-X14SDV-36CE-SP3F
В наличии

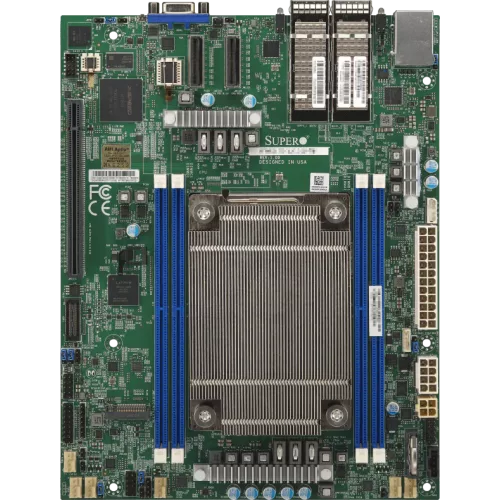

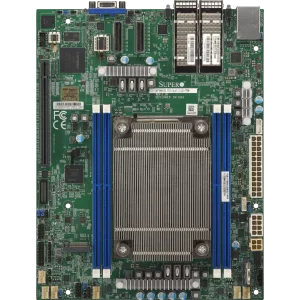

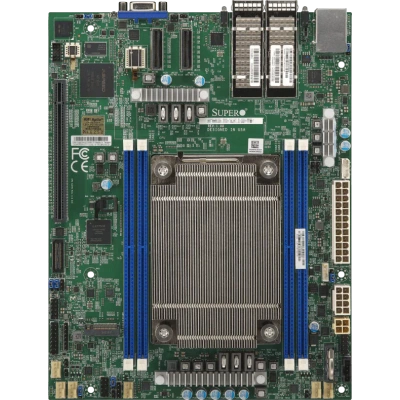

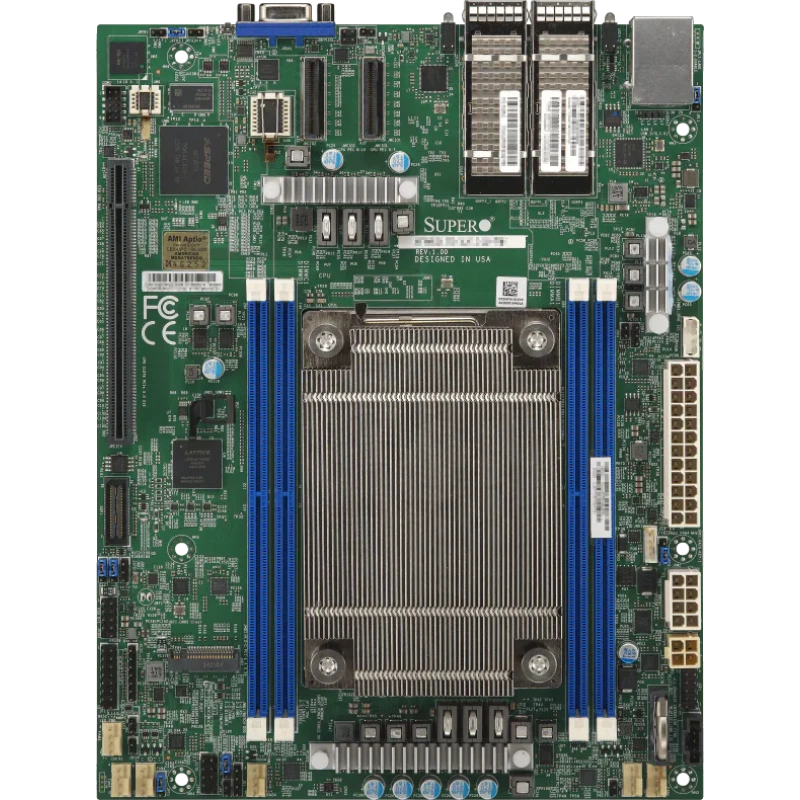

Материнская плата X14SDV-36CE-SP3F SUPERMICRO MBD-X14SDV-36CE-SP3F (СУПЕРМИКРО)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате SUPERMICRO
Материнская плата Supermicro X14SDV-36CE-SP3F - это компактная серверная плата формата Narrow Micro-ATX для платформы на базе System on Chip. Модель ориентирована на встроенные и edge-сценарии, где важны высокая плотность вычислений, сетевые возможности 100G и поддержка серверной памяти DDR5 ECC RDIMM.
Функциональные возможности MBD-X14SDV-36CE-SP3F
Плата построена на Intel Xeon 6 SoC и поддерживает процессор с количеством ядер до 36, а также TDP до 215 Вт. В конфигурации предусмотрены 4 слота DIMM с поддержкой до 512 ГБ памяти DDR5 ECC RDIMM со скоростью до 6400 MT/s. Реализована поддержка коррекции одиночных ошибок и обнаружения двойных ошибок с использованием ECC-памяти.
Для расширения возможностей доступны 1 слот PCIe 5.0 x16 и 2 линии PCIe 5.0 x8 через разъемы MCIO. Также предусмотрен интерфейс M.2 с подключением PCIe 4.0 x4, форм-фактором 2280 и ключом M-Key. Сетевые возможности включают один порт 1GbE на базе Intel I210 и два канала 100G QSFP28 через SoC.
Плата оснащена встроенным BMC ASPEED AST2600 с поддержкой IPMI, а также TPM 2.0. Для подключения периферии предусмотрены 2 разъема USB 2.0 на хедере и 2 порта USB 3 Type-A на задней панели, видеовыход VGA и последовательный COM-порт. Питание может подаваться через 12V DC или ATX.
Технические особенности
- Форм-фактор Narrow Micro-ATX.
- Размеры: 7.5" x 9.6" (19.05 см x 24.4 см).
- Процессор: Intel Xeon 6 SoC.
- Максимальное число ядер: до 36C.
- Поддерживаемый TDP: до 215 Вт.
- Слоты памяти: 4 DIMM.
- Максимальный объем памяти: до 512 ГБ.
- Тип памяти: DDR5 ECC RDIMM.
- Скорость памяти: до 6400 MT/s.
- Напряжение памяти: 1.1 V.
- Режимы контроля ошибок: исправление одиночных ошибок и обнаружение двойных ошибок.
- Чипсет: System on Chip.
- IPMI: ASPEED AST2600 BMC.
- Сеть: 1x 1GbE с Intel I210 и 2x 100G QSFP28 через SoC.
- USB: 2 порта USB 2.0 на хедере и 2 порта USB 3 Type-A на задней панели.
- Видео: 1 порт VGA.
- Серийный порт: 1 COM header.
- TPM: 1 TPM header и chip.
- Питание: 12V DC или ATX Power Input.
- Температура эксплуатации: от -40 °C до 60 °C.
- Температура хранения: от -40 °C до 85 °C.
- Относительная влажность при эксплуатации: 10% до 85%.
Где применяется
Плата подходит для компактных серверных и встраиваемых систем, edge-платформ, сетевых узлов, телеком-сценариев и вычислительных решений, где требуется SoC-платформа с высокой плотностью, поддержкой ECC-памяти, быстрыми сетевыми интерфейсами и расширенными средствами удаленного управления.
Совместимость
- Поддерживаются процессоры Intel Xeon 6 SoC.
- Поддерживается память ECC RDIMM DDR5 с модулями 16 ГБ, 24 ГБ, 32 ГБ, 48 ГБ, 64 ГБ, 96 ГБ и 128 ГБ.
- Поддерживаются решения с питанием 12V DC и ATX.
Монтаж и эксплуатация
- Плата выполнена в компактном формате Narrow Micro-ATX.
- Рассчитана на работу в расширенном температурном диапазоне для промышленных и встроенных применений.
- Предусмотрена поддержка мониторинга температуры CPU и шасси, контроля напряжений и вентиляторов.
Условия эксплуатации
- Рабочая температура: от -40 °C до 60 °C.
- Нерабочая температура: от -40 °C до 85 °C.
- Относительная влажность при эксплуатации: 10% до 85%.
Технические характеристики MBD-X14SDV-36CE-SP3F
Идентификаторы
- SKU продукта
- MBD-X14SDV-36CE-SP3F
- Артикул производителя
- MBD-X14SDV-36CE-SP3F
- Бренд
- Supermicro
- Модель
- MBD-X14SDV-36CE-SP3F
Назначение и классификация
- Тип товара
- Материнская плата
Накопители и хранение данных
- Интерфейс M.2
- 1 M.2 PCIe 4.0 x 4, M-Key, 2280
Оперативная память
- Коррекция ошибок памяти
- Исправление одиночных ошибок, обнаружение двойных ошибок с ECC
- Максимальный объем памяти
- до 512 ГБ
- Напряжение памяти
- 1.1 В
- Объем памяти
- 4 DIMM-слота, до 512 ГБ ECC RDIMM DDR5-4800 MT/s
- Поддерживаемые модули DIMM
- RDIMM 16 ГБ, 24 ГБ, 32 ГБ, 48 ГБ, 64 ГБ, 96 ГБ, 128 ГБ
- Поддерживаемые модули памяти
- RDIMM 16 ГБ, 24 ГБ, 32 ГБ, 48 ГБ, 64 ГБ, 96 ГБ, 128 ГБ
- Слоты памяти
- 4 DIMM
- Тип памяти
- DDR5 ECC RDIMM
- Частота памяти
- 6400 MT/s
Питание
- Конфигурация БП
- 12 В DC or ATX power input
Подключение и интерфейсы
- USB
- 2 USB 2.0 header, 2 USB 3 Type-A rear
- Видео
- 1 VGA
- Видеовыходы
- 1 x VGA
- Последовательный порт
- 1 COM header
Процессорная подсистема
- TDP CPU
- до 215 Вт
- Количество ядер
- до 36C
- Количество ядер CPU
- До 36
- Ограничение TDP
- До 235 Вт
- Процессор
- Intel Xeon 6 SoC
- Чипсет
- System on Chip
Размеры и физические параметры
- Габариты
- 7.5" x 9.6" (19.05 см x 24.4 см)
- Форм-фактор
- Narrow Micro-ATX
Сертификация и стандарты
- TPM
- 1 x TPM 2.0, header and chip
Сеть и интерфейсы
- Сетевой интерфейс 100G
- 2 × 100G QSFP28 через SoC
- Сетевой контроллер 1GbE
- Intel I210
Слоты расширения и шины
- PCIe конфигурация
- 1 PCIe 5.0 x 16, 2 PCIe 5.0 x 8 через MCIO
- Слоты расширения PCIe
- 1 x PCIe 5.0 x 16, 2 x PCIe 5.0 x 8 via MCIO connectors
Управление и удаленный доступ
- BMC
- ASPEED AST2600
- IPMI
- Поддерживается
Условия эксплуатации
- Относительная влажность
- 10% to 85%
- Рабочая температура
- -40 °C to 60 °C
- Температура хранения
- -40 °C to 85 °C
Отзывы о товаре
Вопросы о товаре
Какие ограничения по процессорной тепловой нагрузке учитывать при внедрении?
Какие варианты сетевых интерфейсов доступны и как это влияет на требования к трансиверам/кабелям?
Как ограничено расширение по PCIe, если в проекте нужны несколько устройств с высокой пропускной способностью?
Какой тип памяти нужен для надежной работы, и почему важно не смешивать модули не того класса?
Какие интерфейсы удобны для сервисного доступа, если мониторинг и настройка будут выполняться удаленно?
