Артикул: MBD-X14SDV-32C-SP3F

Наличие уточняйте

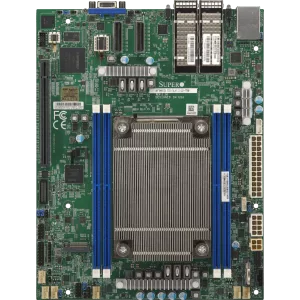

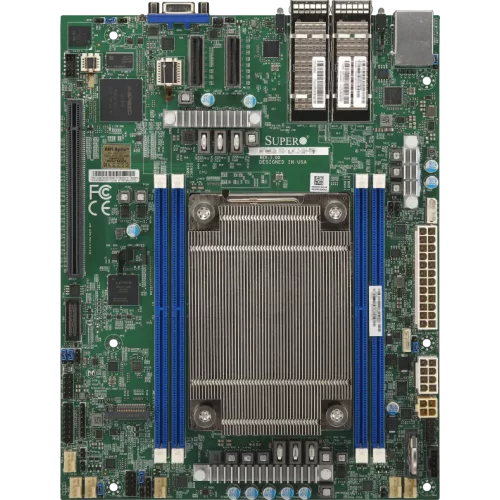

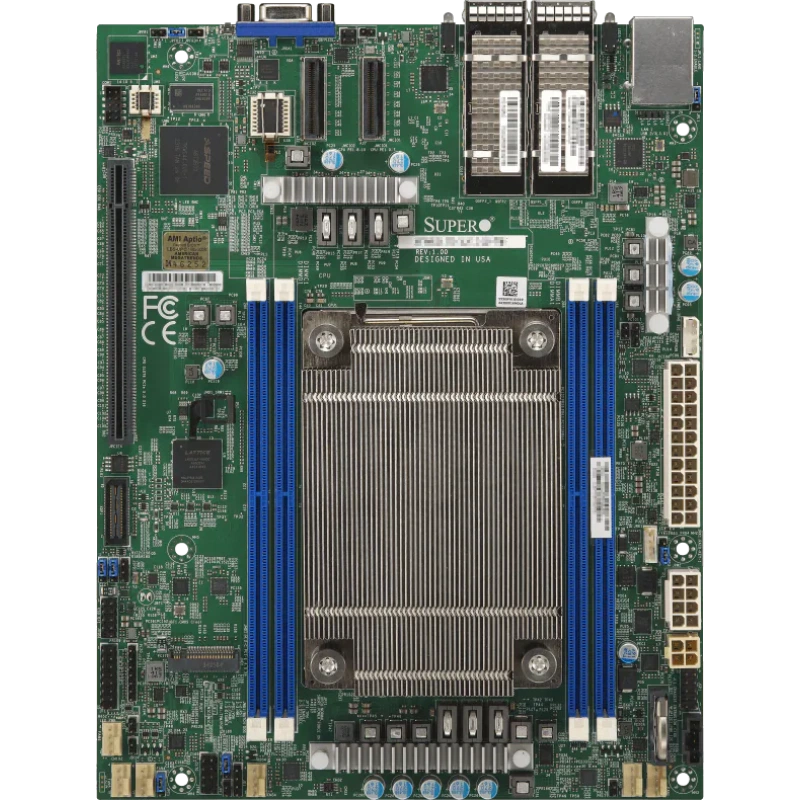

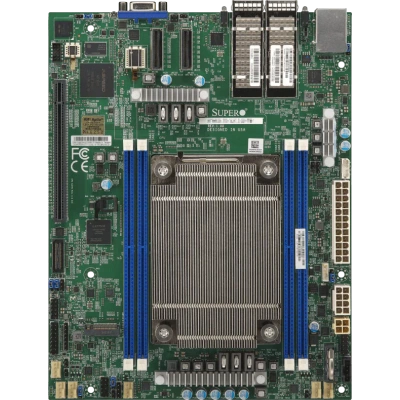

Материнская плата X14SDV-⁠32C-⁠SP3F Supermicro MBD-⁠X14SDV-⁠32C-⁠SP3F

Цена последней отгрузки со склада:

299 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14SDV-32C-SP3F

Материнская плата Supermicro MBD-X14SDV-32C-SP3F предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель X14SDV-32C-SP3F. Поддерживаемая процессорная конфигурация: Intel Xeon 6 SoC.

Формат платы — Narrow Micro-ATX. Её габариты составляют 7.5" x 9.6" (19.05cm x 24.4cm). Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5 RDIMM. Сетевые контроллеры и подключение: 1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата X14SDV-32C-SP3F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Intel Xeon 6 SoC.
  • Форм-фактор и габариты: Narrow Micro-ATX; 7.5" x 9.6" (19.05cm x 24.4cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5 RDIMM.
  • Сеть: 1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC.
  • M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280).
  • PCIe: 1 PCIe 5.0 x16 слот; 2 PCIe 5.0 x8 через MCIO разъём слоты.
  • USB: 2 USB 2 порт(ы) (колодка); 2 USB 3 Type-A порт(ы) (сзади).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Регулировка оборотов вентиляторов.
  • Видео: 1 VGA порт(ы); 1 Aspeed AST2600 BMC порт(ы).

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SDV-32C-SP3F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon 6 SoC. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5 RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SDV-32C-SP3FIntel Xeon 6 SoCКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5 RDIMM; 1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC
X14SDV-42C-SP3FIntel Xeon 6 SoCКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5; 1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC
X14SDV-36C-SP3FIntel Xeon 6 SoCКоличество разъёмов: 4 разъёма DIMM/4 каналов; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5; 1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC
X14SDV-20C-SP3F1 процессорный разъём поддерживается, поддерживаемый TDP До 145W TDP4 разъёма DIMM; До 512GB ECC регистровая RDIMM, DDR5-4800MT/s; 1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SDV-32C-SP3F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X14SDV-32C-SP3F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5 RDIMM
Ёмкость модулей DIMM
RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 32C
Поддерживаемые процессоры
Intel Xeon 6 SoC

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы); 1 Aspeed AST2600 BMC порт(ы)
Конфигурация PCIe
1 PCIe 5.0 x16 слот; 2 PCIe 5.0 x8 через MCIO разъём слоты
Порты USB
2 USB 2 порт(ы) (колодка); 2 USB 3 Type-A порт(ы) (сзади)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC

Комплектация и совместимость

Условия и ограничения
поддержка До 195W TDP CPUs

Конструкция и условия эксплуатации

Габариты
7.5" x 9.6" (19.05cm x 24.4cm)
Соответствие RoHS
RoHS Compliant
Условия эксплуатации
Рабочая температура: 0°C до 60°C (°F до °F); Температура хранения: -40°C до 85°C (°F до °F); Рабочая относительная влажность: 10% до 85% (без конденсации); Относительная влажность хранения: 10% до 95% (без конденсации)
Форм-фактор
Narrow Micro-ATX

Накопители

Разъёмы M.2
1 M.2 PCIe 4.0 x4 слот (M-key 2280)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Регулировка оборотов вентиляторов
Дополнительные функции
Управление питанием ACPI; Управление включением после восстановления питания; UID; WOL
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка & Chip both
Программное обеспечение управления
Super Diagnostics Offline (SDO); IPMI (Intelligent Platform Management Interface) v2.0 с KVM Поддержка; SuperServer Automation Assistant (SAA)
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; UEFI 2.9; Plug and Play (PnP); PCI FW 3.3; SMBIOS 3.7

Отзывы о товаре

Тарас Булатов16.07.2025

5/5

Плату ставили в компактный сервер под новую платформу, и это сэкономило место в корпусе. После сборки система увидела процессор и четыре модуля DDR5, загрузка прошла без лишних действий. Отдельно понравилось, что BMC сразу появился, удобнее стало смотреть состояние железа.

Плюсы товара

BMC сразу появился в системе

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости по памяти и частоте нужно проверить при сборке системы на этой плате?

Плата поддерживает ECC DDR5 RDIMM и рассчитана на скорость до 6400 MT/s; важно подбирать RDIMM совместимого формата и учитывать режим установки по каналам (указана одноканальная установка на канал).

Сколько и какие типы сетевых интерфейсов доступны для проектирования сети, и чем это ограничено на практике?

Доступны 1 порт 1GbE (Intel I210) и 2 порта 100G QSFP28 через SoC; при планировании коммутации нужно учитывать, что 100G идут через SoC и требуют соответствующей сетевой фабрики/трансиверов.

Как спланировать расширение по PCIe, чтобы не упереться в доступные линии и форм-факторы карт?

На плате есть 1 слот PCIe 5.0 x16 и 2 подключения PCIe 5.0 x8 через MCIO; для высокоскоростных карт важно заранее учесть распределение линий и то, что часть подключений реализована через MCIO-коннекторы.

Какие требования по питанию нужно учесть, чтобы плата корректно стартовала в вашем шасси?

Плата рассчитана на питание 12V DC или ATX power input; перед внедрением проверьте, какой тип питания доступен в корпусе/БП, чтобы обеспечить совместимое подключение.

Какие аспекты удаленного администрирования и аппаратной защиты стоит проверить для удаленного управления площадкой?

На плате предусмотрены BMC ASPEED AST2600 с IPMI и поддержкой TPM 2.0 (есть header и chip); это влияет на сценарии удаленного мониторинга/управления и на требования со стороны ИБ-политик по аппаратному TPM.
