Артикул: MBD-X14SDI-36C-SP3F

Наличие уточняйте

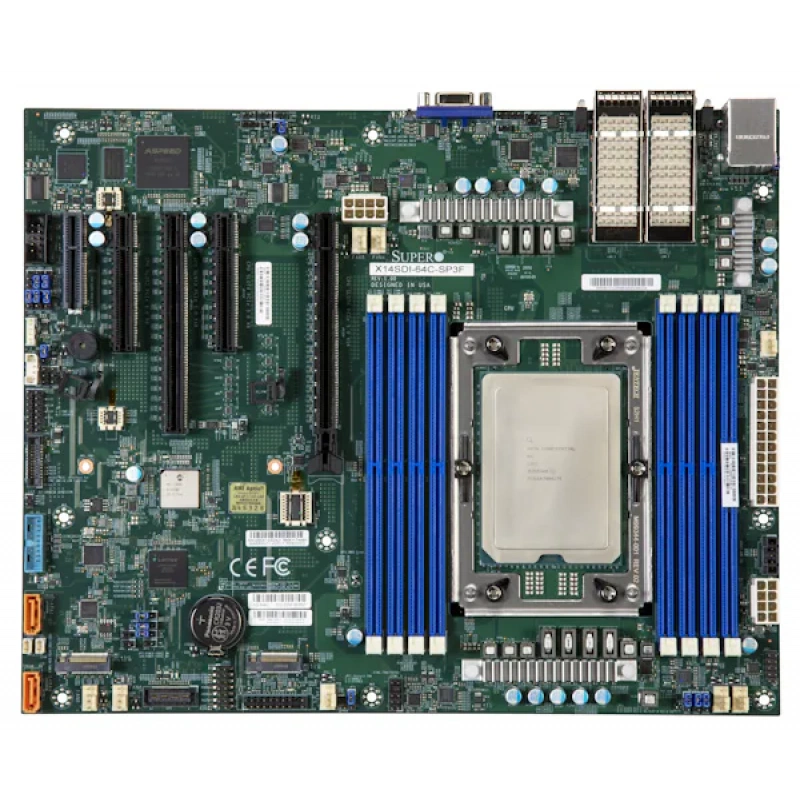

Материнская плата X14SDI-⁠36C-⁠SP3F Supermicro MBD-⁠X14SDI-⁠36C-⁠SP3F

Цена последней отгрузки со склада:

290 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X14SDI-36C-SP3F представляет собой ATX embedded motherboard на базе Intel Xeon 6 SoC. Плата рассчитана на серверные и встроенные сценарии, где важны высокая вычислительная плотность, поддержка ECC-памяти, современные интерфейсы PCIe и сетевые возможности уровня 100G. Форм-фактор ATX и размеры 12" x 9.6" (30.48 cm x 24.38 cm) позволяют использовать плату в совместимых корпусах и системах, ориентированных на серверную компоновку.

Функциональные возможности

Плата X14SDI-36C-SP3F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel Xeon 6 SoC.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5 RDIMM.
  • Сеть: 1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC.
  • SATA: 2 SATA (6Gbps) через Asmedia ASM1061.
  • M.2: 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280/22110); 1 M.2 PCIe 4.0 x2 NVMe слот (M-key 2280/22110).
  • USB: 2 USB 3.0 порт(ы) (колодка); 2 USB 3.0 Type-A порт(ы) (сзади).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); Регулировка оборотов вентиляторов.
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X14SDI-36C-SP3F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon 6 SoC. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5 RDIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X14SDI-36C-SP3FIntel Xeon 6 SoCКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5 RDIMM; 1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC
X14SDV-36C-SP3FIntel Xeon 6 SoCКоличество разъёмов: 4 разъёма DIMM/4 каналов; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5; 1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC
X14SDV-36CE-SP3FIntel Xeon 6 SoCКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5; 1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC
X14SDW-36C-SP9FIntel Xeon 6 SoCКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5 RDIMM; 1 LAN с 1GbE с Intel I210; Octal LAN с 25G SFP28 LAN через SoC

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X14SDI-36C-SP3F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X14SDI-36C-SP3F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 512GB 6400MT/s ECC DDR5 RDIMM
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 36C
Поддерживаемые процессоры
Intel Xeon 6 SoC
Чипсет
Система на кристалле SoC

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы) (сзади)
Порты USB
2 USB 3.0 порт(ы) (колодка); 2 USB 3.0 Type-A порт(ы) (сзади)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
1 LAN с 1GbE с Intel I210; 2 LAN с 100G QSFP28 LAN через SoC

Комплектация и совместимость

Условия и ограничения
поддержка До 235W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Форм-фактор
ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) порт(ы) с power разъём Поддержка
Контроллер и порты SATA
2 SATA (6Gbps) через Asmedia ASM1061
Разъёмы M.2
1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280/22110); 1 M.2 PCIe 4.0 x2 NVMe слот (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); Регулировка оборотов вентиляторов
Дополнительные функции
Управление питанием ACPI; Управление включением после восстановления питания; UID; WOL
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка; 1 TPM 2.0 Встроенный
Программное обеспечение управления
Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); IPMI 2.0; SuperServer Automation Assistant (SAA)
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; UEFI 2.9; Plug and Play (PnP); PCI FW 3.3; SMBIOS 3.7

Отзывы о товаре

silentway18.01.2026

5/5

Плату брали под сборку на Xeon 6 SoC, и после монтажа она сразу нормально завелась. Память DDR5 увиделась, 100G порт тоже поднялся без лишних действий. Для системы с таким набором интерфейсов это удобный вариант.

Плюсы товара

Память и сеть поднялись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Если планируется установка в ATX-систему, на что обратить внимание, чтобы не столкнуться с несовместимостью по форм-фактору и кабельной логике?

Плата выполнена в ATX форм-факторе с размерами 12" x 9.6". Перед монтажом убедитесь, что корпус рассчитан на ATX-платы такого размера и что поддерживается нужная компоновка под PCIe и сетевые интерфейсы, заявленные для этой платы.

Какой риск есть при выборе CPU: будет ли плата работать только в рамках Intel Xeon 6 SoC и как это влияет на совместимость проекта?

Плата построена на System on Chip и поддерживает Intel Xeon 6 SoC. CPU заранее ограничен платформой SoC (указан пример Intel Xeon 6 SoC 6553P-B), поэтому при подборе “железа” для проекта ориентируйтесь на Xeon 6 SoC, а не на дискретные Xeon традиционного сокета.

Если у вас требование к защищенному запуску/идентификации, что на практике обеспечивает TPM и какие подключения предусмотрены?

На плате есть onboard TPM 2.0 и поддержка TPM header. Это дает возможность выбрать сценарий, при котором TPM используется “на плате” или через внешний заголовок, в зависимости от требований вашего решения по безопасности.

Когда важна сеть 100G, как понять, что именно даст плата: какие порты относятся к 100G и где будет single LAN 1GbE?

Указана отдельная сеть: Single LAN 1GbE на Intel I210 и Dual LAN 100G QSFP28 через SoC. Поэтому для архитектуры нужно заранее распределить задачи: часть интерфейсов будет на 1GbE (например, под управление), а основная скорость на 100G приходит через QSFP28.

При конфигурации накопителей DOM и M.2: какие интерфейсы предусмотрены и как избежать ситуации, когда не окажется нужного разъема?

На плате заявлены 2 SATA DOM с power connector support, а также M.2: 1 PCIe 4.0 x4 и 1 PCIe 4.0 x2 M.2 (2280/22110, M-key). Проверьте, что в вашей платформе предусмотрены и нужные SATA DOM-питание/подключение, и свободные M.2 под требуемые скорости.
