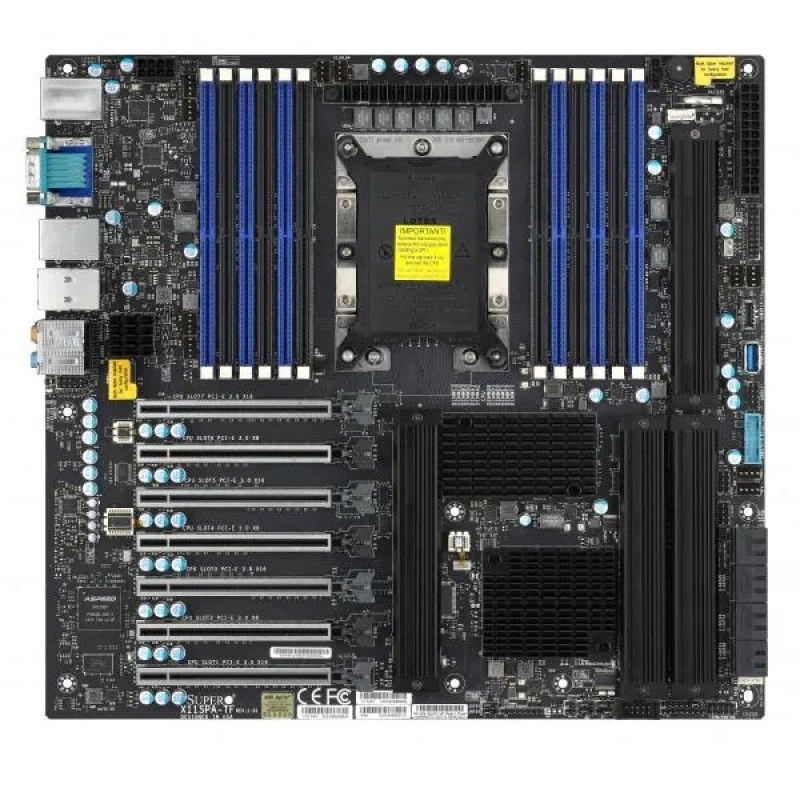

Материнская плата Supermicro X11SPA-TF MBD-X11SPA-TF
Цена последней отгрузки со склада:
35 100 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro
Supermicro X11SPA-TF - это серверная материнская плата формата E-ATX, рассчитанная на рабочие станции и серверные платформы на базе процессоров Intel Xeon Scalable. Плата построена на чипсете Intel C621, поддерживает один процессор в сокете LGA-3647 (Socket P) и ориентирована на задачи, где важны высокая вычислительная плотность, надежность и широкий набор интерфейсов.
Модель оснащена 12 слотами DIMM и поддерживает память ECC DDR4 LRDIMM (3DS) и RDIMM (3DS) с частотой до DDR4-2933 MT/s, а также Intel Optane Persistent Memory 100 Series с частотой DDR4-2666 MT/s. Максимальная поддерживаемая емкость памяти достигает 3 ТБ, что делает плату подходящей для ресурсоемких профессиональных сценариев.
Функциональные возможности
Функциональность X11SPA-TF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 VGA порт, VGA разъём is выделенный для IPMI.. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP.
- Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
- Оперативная память: 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz, в 12 разъёмов DIMM.
- Тип и режимы памяти: ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
- Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 10GBase-T портов.
- SATA: Intel C621 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
- M.2: Интерфейс M.2: 4 PCIe 3.0 x4, RAID 0 & 1; Формат: 2242/2260/2280/22110; Ключ: M-Key; M.2 Поддержка RAID 0,1(До RAID 5, 10), VROC key is требуется для Raid..
- PCIe: 4 PCIe 3.0 x16,; 3 PCIe 3.0 x8 (в физическом слоте x16),; PCIex16 слот#1 shares с M.2, слот#2 shares с слот#3(NA/16,8/8), слот#4 shares с слот#5(NA/16,8/8), слот#6 shares с слот#7(NA/16,8/8).
- USB: 6 USB 3.1 Gen1 порт(ы) (4 сзади type A; 2 через внутреннюю колодку); 4 USB 3.1 Gen2 порт(ы) (1 type A; 1 сзади type A; 1 type C; 1 сзади type C); 2 USB 2.0 порт(ы) (2 через внутреннюю колодку).
- Управление: ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 VGA порт, VGA разъём is выделенный для IPMI..
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X11SPA-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz, в 12 разъёмов DIMM; ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-842XTQC-R804B, SC745BAC-R1K28B2. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X11SPA-TF | 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP | 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz, в 12 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 10GBase-T портов |
| X11SPA-T | 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP | 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Xeon-W 32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W 32xx поддержка До 1TB 3DS RDIMM/LRDIMM. Xeon-W32xx серии don't Поддержка DCPMM.; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz Xeon-W32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W32xx поддержка До 1TB 3DS RDIMM/LRDIMM Xeon-W32xx серии don't Поддержка DCPMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 1GbE LAN портов; 1 RJ45 10GBase-T портов |
| X11SPW-TF | 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP | 6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов |
| X11SPM-TF | 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 165W TDP | 6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.
Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X11SPA-TF. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X11SPA-TF
Оперативная память
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz, в 12 разъёмов DIMM
- Ёмкость модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB, 128GB, 256GB
- Количество разъёмов DIMM
- 12
- Тип и скорость памяти
- ECC DDR4 LRDIMM (3DS), RDIMM (3DS)
Процессорная подсистема
- Поддерживаемые процессоры
- 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP
- Сокет процессора
- LGA-3647
- Тепловой пакет CPU
- До 205W
- Чипсет
- Intel C621
- Ядра и потоки
- До 28 ядер
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт(ы)
- Графический контроллер
- 1 ASPEED AST2500 BMC порт(ы); VGA разъём is выделенный для IPMI.
- Звуковая подсистема
- ALC 888S HD Audio
- Порты USB
- 6 USB 3.1 Gen1 порт(ы) (4 сзади type A; 2 через внутреннюю колодку); 4 USB 3.1 Gen2 порт(ы) (1 type A; 1 сзади type A; 1 type C; 1 сзади type C); 2 USB 2.0 порт(ы) (2 через внутреннюю колодку)
- Последовательные порты
- 2 COM порт(ы) (1 колодка; 1 сзади)
- Сетевые контроллеры
- 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 LAN с Aquantia AQC107 10G Ethernet-контроллер
- Сетевые порты
- 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 10GBase-T портов
- Слоты PCIe
- 4 PCIe 3.0 x16,; 3 PCIe 3.0 x8 (в физическом слоте x16),; PCIex16 слот#1 shares с M.2, слот#2 shares с слот#3(NA/16,8/8), слот#4 shares с слот#5(NA/16,8/8), слот#6 shares с слот#7(NA/16,8/8)
Конструкция и условия эксплуатации
- Габариты
- 12" x 13" (30.48cm x 33.02cm)
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- E-ATX
Накопители
- SATA DOM
- 1 SATA DOM power разъём (Disk on Module) порт
- Контроллер и порты SATA
- Intel C621 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10
- Разъёмы M.2
- Интерфейс M.2: 4 PCIe 3.0 x4, RAID 0 & 1; Формат: 2242/2260/2280/22110; Ключ: M-Key; M.2 Поддержка RAID 0,1(До RAID 5, 10), VROC key is требуется для Raid.
Питание и охлаждение
- Вентиляторы и охлаждение
- 10x 4-pin разъёмы вентиляторов (До 10 вентиляторов); PWM Регулировка оборотов вентиляторов, Регулировка оборотов вентиляторов, Мониторинг состояния для регулировки оборотов, Светодиодная индикация перегрева, Две зоны охлаждения, 10x вентиляторов с контролем оборотов
- Дополнительные функции
- WOL, UID, RoHS, Две зоны охлаждения, Аппаратная защита CPU при перегреве, Разъём датчика вскрытия корпуса, Intel Smart Response Technology
- Контроль напряжений
- VBAT, память, HT, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 10 -fan состояние
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; PECI
- Светодиодные индикаторы
- Индикатор состояния Suspend; Индикатор перегрева CPU/системы
- Управление питанием
- Настройка включения после восстановления питания, Управление питанием ACPI, Аппаратная защита CPU при перегреве, Принудительное выключение кнопкой питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperDoctor 5, SUM, SPM, Watchdog, IPMI (Intelligent Platform Management Interface) v2.0 с KVM Поддержка; SuperDoctor 5, IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
- Тип BIOS
- AMI BIOS, SPI Flash
- Удалённое управление IPMI
- ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 VGA порт, VGA разъём is выделенный для IPMI.
- Функции BIOS
- ACPI 3.0 / 4.0; SMBIOS 2.7; PCI FW 3.0; Пробуждение по RTC
