Артикул: MBD-X11DDW-L-O

Наличие уточняйте

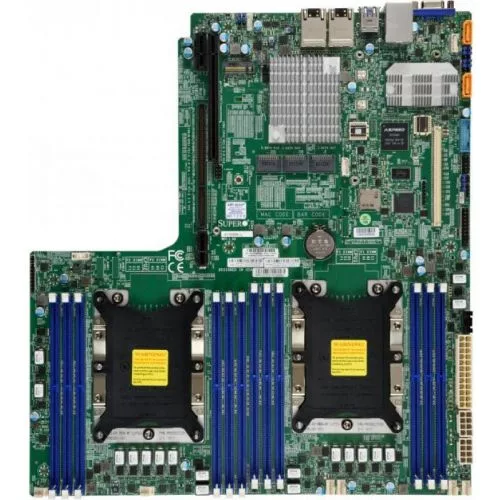

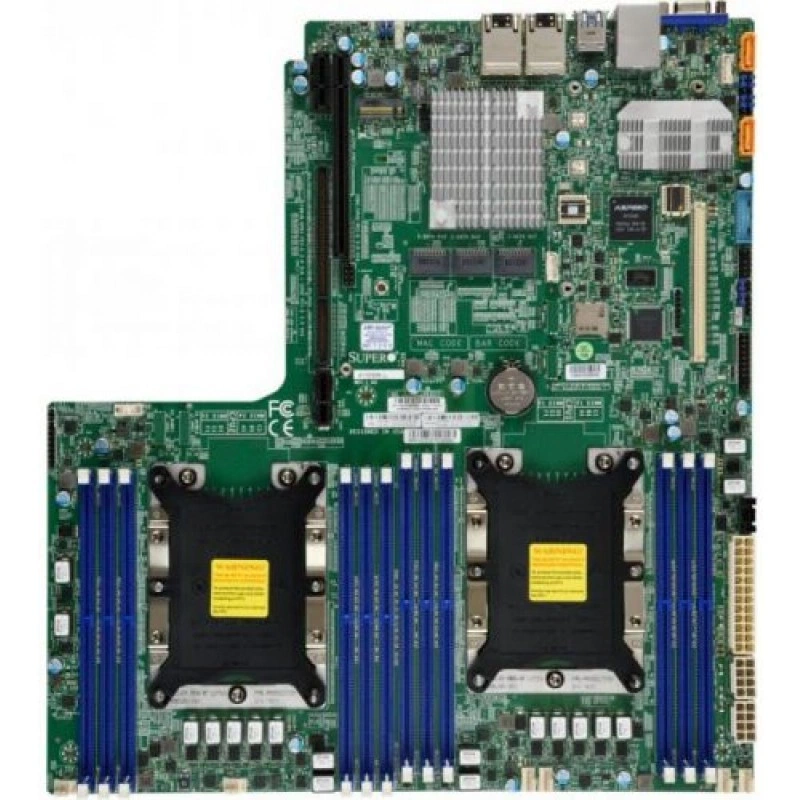

Материнская плата Supermicro MBD-⁠X11DDW-⁠L-⁠O

Цена последней отгрузки со склада:

45 659 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DDW-L-O

Материнская плата Supermicro MBD-X11DDW-L-O выполнена в нестандартном форм-факторе и предназначена для серверных платформ Intel на сокете LGA3647. В основе используется чипсет Intel C621, что делает модель подходящей для систем, где требуется стабильная работа серверного класса и поддержка конфигураций с большим объемом памяти. Плата ориентирована на установку в специализированные корпуса и построение серверов, в которых важны сетевые подключения, накопители M.2 и расширение через PCIe.

Модель поддерживает до 1.5 ТБ оперативной памяти с частотой до 2666 МГц и оснащена одним разъемом M.2, одним слотом PCIe x16, двумя сетевыми портами RJ-45 и пятью разъемами для корпусных вентиляторов. Для питания предусмотрены основной разъем 24 pin и процессорный разъем 8 + 8 pin. Такая конфигурация подходит для серверных узлов, где требуется сочетание высокой плотности памяти, базового набора интерфейсов и возможности подключить систему охлаждения корпуса.

Отсутствие звукового адаптера подчеркивает серверную направленность платы. MBD-X11DDW-L-O уместна для рабочих серверов и платформ, где нужен socket LGA3647, чипсет Intel C621, поддержка M.2 и сетевых интерфейсов RJ-45 при компактном и специализированном наборе платных ресурсов.

Функциональные возможности

Плата X11DDW-L задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: ASPEED AST2500. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный WIO; 12.3" x 13.4" (31.24cm x 34.04cm).
  • Оперативная память: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с GbE, from C621; 2 RJ45.
  • SATA: Intel C621 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: PCIe 3.0 x4; Формат: 22110, 2280, 2242, 2260; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x16 Right Райзер слот,; 1 PCIe 3.0 x16 для Add-On-Module (AOM).
  • USB: 4 USB 3.2 Gen1 порт(ы) (4 сзади).
  • Управление: ASPEED AST2500.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11DDW-L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113AC2-R706WB2, SC815TQC-R706WB2. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11DDW-L2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с GbE, from C621; 2 RJ45
X11DPD-L2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s
X11DDW-NT2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; 2 LAN с 10Gbase-T, from C622; 2 RJ45 10GBase-T портов
X11SWN-L8th поколения Intel Core i3-8145UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11DDW-L. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят IO Cable CBL-SAST-0388L-02 — 1 шт., Краткое руководство MNL-1907-QRG — 1 шт., X11DDW-L MBD-X11DDW-L — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-SAST-0388L-02, MBD-X11DDW-L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11DDW-L-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только)
Ёмкость модулей DIMM
LRDIMM: 64GB, 128GB; RDIMM: 64GB, 128GB
Количество разъёмов DIMM
12
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Порты USB
4 USB 3.2 Gen1 порт(ы) (4 сзади)
Сетевые контроллеры
2 LAN с GbE, from C621
Сетевые порты
2 RJ45
Слоты PCIe
1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x16 Right Райзер слот,; 1 PCIe 3.0 x16 для Add-On-Module (AOM)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: IO Cable CBL-SAST-0388L-02
1 шт.; IPASS до 4 Кабель SATA
Комплект: X11DDW-L MBD-X11DDW-L
1 шт.; Материнская плата
Комплект: Краткое руководство MNL-1907-QRG
1 шт.; Краткое руководство
Условия и ограничения
BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
12.3" x 13.4" (31.24cm x 34.04cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный WIO

Накопители

SATA DOM
2 Super DOM (Disk on Module) портов
Контроллер и порты SATA
Intel C621 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: PCIe 3.0 x4; Формат: 22110, 2280, 2242, 2260; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); PWM Регулировка оборотов вентиляторов; 6 вентиляторов с контролем оборотов; Мониторинг состояния для регулировки оборотов
Дополнительные функции
UID, RoHS, Поддержка Node Manager, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса
Контроль напряжений
Контроль напряжений CPU, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
SPI Flash BIOS
Удалённое управление IPMI
ASPEED AST2500

Отзывы о товаре

Петр Авдеев04.10.2025

4/5

Нужна была плата для мощного сервера с большим запасом по памяти, и эту взяли на замену. После установки система увидела процессор, а затем быстро подняли остальное железо. Уже после запуска стало понятно, что для нашей стойки она подходит.

Плюсы товара

Система увидела процессор

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что нужно проверить по процессору и платформе перед установкой MBD-X11DDW-L-O в сервер?

Плата рассчитана на сокет LGA3647 и использует чипсет Intel C621. Перед сборкой убедитесь, что процессор и платформа соответствуют LGA3647, иначе установка и совместимость будут невозможны.

Если проект требует несколько накопителей, сколько M.2 реально можно подключить на этой плате?

На плате предусмотрен 1 разъём M.2. Для большего количества NVMe потребуется альтернативное подключение через расширение, иначе проект упрётся в лимит M.2.

Как количество PCIe x16 влияет на модернизацию системы, если нужны дополнительные контроллеры или сетевые карты?

На плате есть только 1 слот PCIe x16, поэтому количество устройств расширения ограничено. При планировании модернизации заранее определите, какие карты критичны для установки.

Хватит ли сетевой части для инфраструктуры, учитывая 2×RJ-45?

Сетевых портов RJ-45 — 2. Если нужна более сложная схема подключения (больше независимых портов или отдельные сетевые сегменты), потребуется предусмотреть дополнительную сетевую карту через доступные возможности расширения.

Какие требования по питанию стоит учесть при сборке: разъёмы 24 pin и 8+8 pin для процессора?

Для питания указаны 24 pin и питание процессора 8 + 8 pin. Перед заказом/сборкой убедитесь, что ваш источник питания и кабели позволяют подключить оба процессорных разъёма в требуемой конфигурации.
