Артикул: MBD-X11DAI-N-B

Наличие уточняйте

Материнская плата Supermicro MBD-⁠X11DAI-⁠N-⁠B

Цена последней отгрузки со склада:

84 585 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

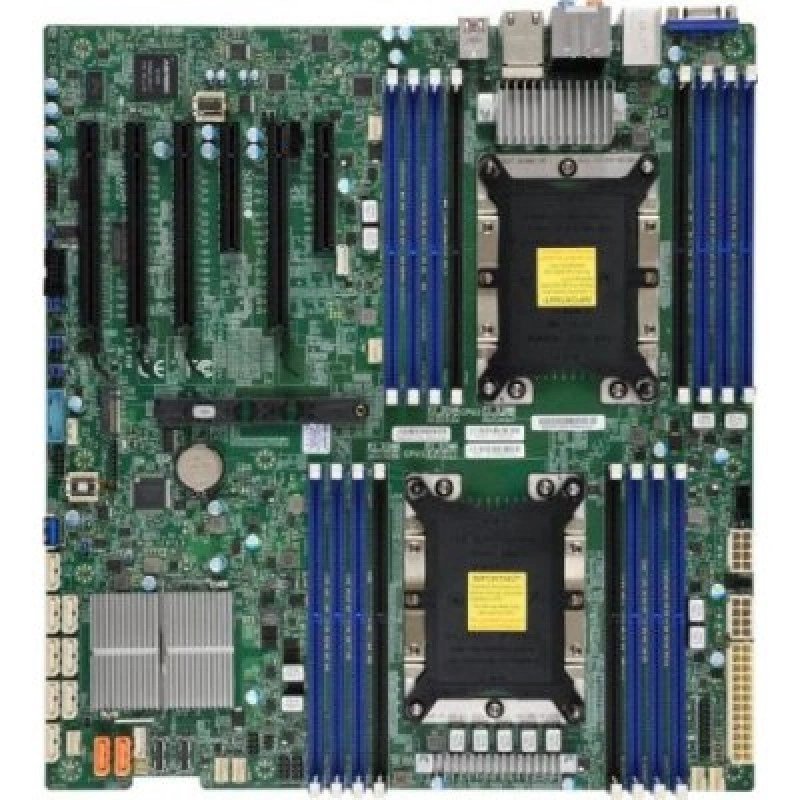

Основная информация о материнской плате Supermicro MBD-X11DAI-N-B

Материнская плата Supermicro MBD-X11DAI-N-B предназначена для построения серверных систем на платформе Intel C621 и рассчитана на установку двух процессоров Intel Xeon Scalable в разъемы LGA 3647. Форм-фактор E-ATX дает больше пространства для размещения слотов памяти, портов и серверных подключений, что важно для производительных конфигураций с высокой плотностью компонентов. Модель подходит для серверов и рабочих станций, где требуется широкая поддержка памяти, подключение нескольких накопителей и использование встроенного управления платформой.

Плата оснащена 16 слотами DDR4 для модулей LRDIMM и RDIMM с частотой 2133 - 2933 МГц, а также десятью портами SATA 6 Гбит/с. Наличие двух сетевых интерфейсов 1GbE позволяет организовать сетевое подключение без дополнительных адаптеров, а контроллер Aspeed AST2500 поддерживает функции удаленного управления и обслуживания сервера. Встроенные интерфейсы делают модель удобной для систем, где требуется сочетание вычислительной мощности, гибкой дисковой подсистемы и базовых сервисных возможностей для администрирования.

Supermicro MBD-X11DAI-N-B ориентирована на задачи, где важны масштабирование памяти, стабильная работа в серверной среде и удобство подключения периферии. Набор интерфейсов включает M.2, COM, VGA, USB 2.0 и USB 3.0, что расширяет варианты использования платы в серверных корпусах и специализированных системах. Конфигурация позволяет строить универсальные платформы для виртуализации, хранения данных и корпоративных вычислений.

Функциональные возможности

Практическая задача X11DAi-N — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: ASPEED AST2500. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s.
  • Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
  • Оперативная память: 16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 4TB 3DS ECC RDIMM, DDR4-2933MHz; До 4TB 3DS ECC LRDIMM, DDR4-2933MHz, в 16 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только)..
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с GbE from C621.
  • SATA: Intel C621 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: PCIe 3.0 x4; Формат: 22110, 2280, 2260; Ключ: M-Key.
  • PCIe: 4 PCIe 3.0 x16,; 2 PCIe 3.0 x8.
  • USB: 4 USB 3.2 Gen2 порт(ы) (1 сзади type A; 1 сзади type C; 2 сзади); 7 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 4 сзади; 1 type A).
  • Управление: ASPEED AST2500.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11DAi-N подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 4TB 3DS ECC RDIMM, DDR4-2933MHz; До 4TB 3DS ECC LRDIMM, DDR4-2933MHz, в 16 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-732D3-1200B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X11DAi-N2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 4TB 3DS ECC RDIMM, DDR4-2933MHz; До 4TB 3DS ECC LRDIMM, DDR4-2933MHz, в 16 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; 2 LAN с GbE from C621
X11DPI-N2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 1GbE LAN с Intel X722; 2 RJ45
X11DPI-NT2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 10GBase-T с Intel X722 + X557
X11SANIntel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11DAi-N. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00115-0N — 1 шт., IO Cable CBL-0044L — 2 шт., X11DAi-N MBD-X11DAi-N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MCP-260-00115-0N, CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X11DAI-N-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 4TB 3DS ECC RDIMM, DDR4-2933MHz; До 4TB 3DS ECC LRDIMM, DDR4-2933MHz, в 16 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
Ёмкость модулей DIMM
LRDIMM: 64GB, 128GB; RDIMM: 64GB, 128GB
Количество разъёмов DIMM
16
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Звуковая подсистема
7.1 HD Audio
Порты USB
4 USB 3.2 Gen2 порт(ы) (1 сзади type A; 1 сзади type C; 2 сзади); 7 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 4 сзади; 1 type A)
Последовательные порты
1 COM порт(ы) (1 колодка)
Сетевые контроллеры
2 LAN с GbE from C621
Слоты PCIe
4 PCIe 3.0 x16,; 2 PCIe 3.0 x8

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: IO Cable CBL-0044L
2 шт.; Кабель SATA 61CM плоский S-S PBF
Комплект: X11DAi-N MBD-X11DAi-N
1 шт.; Материнская плата
Комплект: Заглушка I/O MCP-260-00115-0N
1 шт.; STD size Заглушка I/O для X11DAi-N с EMI Gasket и front metal,RoHS/REACH

Конструкция и условия эксплуатации

Габариты
12" x 13" (30.48cm x 33.02cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
E-ATX

Накопители

SATA DOM
2 Super DOM (Disk on Module) портов
Контроллер и порты SATA
Intel C621 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: PCIe 3.0 x4; Формат: 22110, 2280, 2260; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); PWM Регулировка оборотов вентиляторов; Мониторинг состояния для регулировки оборотов; 7 вентиляторов с контролем оборотов
Дополнительные функции
RoHS; Поддержка Node Manager; Аппаратная защита CPU при перегреве; Контроль вскрытия корпуса
Контроль напряжений
Контроль напряжений CPU, +5V дежурное питание, +5V, +3.3V, +12V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
Индикатор питания; Индикатор активности BMC/IPMI; Индикатор состояния Suspend; Индикатор перегрева CPU/системы

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, NMI, SUM, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
32MB AMI SPI Flash ROM
Удалённое управление IPMI
ASPEED AST2500

Отзывы о товаре

Оксана Панова10.09.2025

5/5

Меняли плату в сервере, где уже стояли два процессора и несколько накопителей. После сборки система загрузилась, память увидела модули, а сеть поднялась с первого включения. Отдельно понравилось, что в стойку потом ничего дополнительно подгонять не пришлось.

Плюсы товара

Два процессора завелись без переделок

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Планируется сервер с двумя процессорами: чем отличается выбор этой платы по поддержке двух LGA 3647 от одно-процессорных сборок?

Эта плата рассчитана на 2 процессора в разъемах LGA 3647. Для одно-процессорной схемы она не является прямой альтернативой: нужно заранее согласовать архитектуру (кол-во CPU и размещение) с целевой конфигурацией.

Что нужно учесть при выборе накопителей, если ставка на SATA 6 Гбит/с и при этом есть M.2?

На плате 10 SATA-портов со скоростью 6 Гбит/с и есть M.2. При подборе состава накопителей заранее определите, какие устройства будут подключаться через SATA, а какие — через M.2, чтобы уложиться в лимиты портов и получить ожидаемый профиль по скорости.

При расширении памяти какие есть риски по совместимости модулей DDR4 и их частотному диапазону?

Плата поддерживает DDR4 модули LRDIMM и RDIMM с частотой 2133–2933 МГц. При апгрейде важно выбирать модули в поддерживаемом типе и диапазоне, иначе возможна работа не на нужном режиме или потребуются замены.

Хватит ли двух 1GbE портов для ваших сетевых задач и как это учитывать при планировании?

Здесь 2×1GbE. Это стоит учитывать при оценке пропускной способности и сетевых сценариев (разделение трафика, резервирование), чтобы не получить ограничение по скорости для выбранной нагрузки.

Как Aspeed AST2500 помогает в удаленном обслуживании и что важно проверить перед запуском?

Удаленное управление реализует контроллер Aspeed AST2500. Перед эксплуатацией проверьте, как будет организован сервисный сетевой доступ для управления (канал/сегмент сети), чтобы удаленное обслуживание было реально доступно.
