Артикул: MBD-X11SPA-T-B
Наличие уточняйте

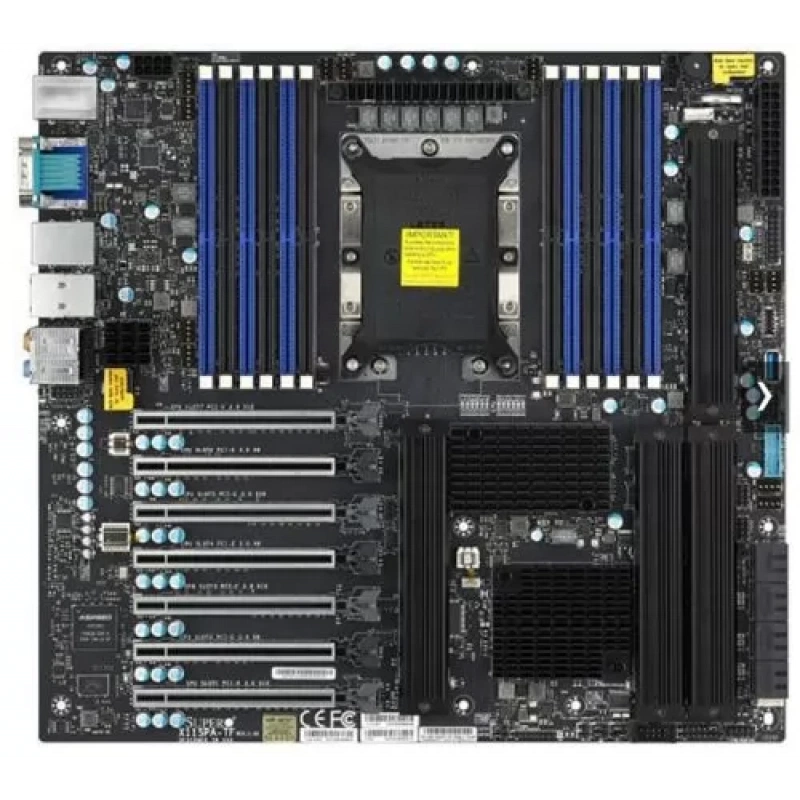

Материнская плата E-ATX Supermicro MBD-X11SPA-T-B
Цена последней отгрузки со склада:
38 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X11SPA-T-B
Материнская плата Supermicro MBD-X11SPA-T-B выполнена в форм-факторе E-ATX и предназначена для серверных систем на платформе Intel Xeon с сокетом LGA3647. В основе платы используется чипсет Intel C621, а сама модель ориентирована на построение производительных конфигураций с поддержкой DDR4, большим числом слотов памяти, несколькими линиями расширения и набором интерфейсов для накопителей. Такой формат подходит для сборок, где требуется много оперативной памяти, несколько NVMe-накопителей и расширенные возможности подключения периферии.
Плата поддерживает 12 слотов DDR4, шестиканальную память, максимальную частоту 2933 МГц и объем до 3072 ГБ. Для накопителей предусмотрены 8 портов SATA 6 Гбит/с и 4 разъема M.2. В конфигурации также есть 4 слота PCI Express x16 версии 3.0, 2 сетевых порта RJ-45, 9 разъемов для корпусных вентиляторов и стандартные разъемы питания 24 pin и 8 pin для процессора. Звуковой кодек Realtek ALC888S дополняет базовый набор возможностей платы.
Модель E-ATX Supermicro MBD-X11SPA-T-B рассчитана на использование в серверных и рабочих станциях, где важны высокая плотность памяти, многоуровневое хранение данных и возможность подключения нескольких плат расширения. Платформа LGA3647 и чипсет C621 делают плату основой для совместимых решений на процессорах Intel Xeon, а наличие двух сетевых портов и четырех M.2 помогает собирать гибкие конфигурации под задачи виртуализации, хранения данных и вычислений.
Функциональные возможности
Практическая задача X11SPA-T — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.
Управление: ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 VGA порт, VGA разъём is выделенный для IPMI.. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP.
- Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
- Оперативная память: 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Xeon-W 32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W 32xx поддержка До 1TB 3DS RDIMM/LRDIMM. Xeon-W32xx серии don't Поддержка DCPMM.; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz Xeon-W32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W32xx поддержка До 1TB 3DS RDIMM/LRDIMM Xeon-W32xx серии don't Поддержка DCPMM.
- Тип и режимы памяти: ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
- Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 1GbE LAN портов; 1 RJ45 10GBase-T портов.
- SATA: Intel C621 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
- M.2: Интерфейс M.2: 4 PCIe 3.0 x4, RAID 0 & 1; Формат: 2242/2260/2280/22110; Ключ: M-Key; M.2 Поддержка RAID 0,1(До RAID 5, 10), VROC key is требуется для Raid..
- PCIe: 4 PCIe 3.0 x16,; 3 PCIe 3.0 x8 (в физическом слоте x16),; PCIex16 слот#1 shares с M.2, слот#2 shares с слот#3(NA/16,8/8), слот#4 shares с слот#5(NA/16,8/8), слот#6 shares с слот#7(NA/16,8/8); (16/NA/16/NA/16/NA/16 или 16/8/8/8/8/8/8); (16/NA/16/NA/16/NA/16 или 16/8/8/8/8/8/8).
- USB: 6 USB 3.1 Gen1 порт(ы) (4 сзади type A; 2 через внутреннюю колодку); 4 USB 3.1 Gen2 порт(ы) (1 type A; 1 сзади type A; 1 type C; 1 сзади type C); 2 USB 2.0 порт(ы) (2 через внутреннюю колодку).
- Управление: ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 VGA порт, VGA разъём is выделенный для IPMI..
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X11SPA-T подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Xeon-W 32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W 32xx поддержка До 1TB 3DS RDIMM/LRDIMM. Xeon-W32xx серии don't Поддержка DCPMM.; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz Xeon-W32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W32xx поддержка До 1TB 3DS RDIMM/LRDIMM Xeon-W32xx серии don't Поддержка DCPMM; ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-842TQ-865B, CSE-842XTQC-R804B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X11SPA-T | 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP | 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Xeon-W 32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W 32xx поддержка До 1TB 3DS RDIMM/LRDIMM. Xeon-W32xx серии don't Поддержка DCPMM.; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz Xeon-W32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W32xx поддержка До 1TB 3DS RDIMM/LRDIMM Xeon-W32xx серии don't Поддержка DCPMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 1GbE LAN портов; 1 RJ45 10GBase-T портов |
| X11SPA-TF | 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP | 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz, в 12 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 10GBase-T портов |
| X11SAT | Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP | 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM |
| X11SPW-TF | 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP | 6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X11SPA-T. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят CPU-GPU power разъём adapter CBL-PWEX-0663 — 1 шт., M.2 Радиатор SNK-C0121L-1 — 4 шт., Кабель SATA CBL-0044L — 2 шт., X11SPA серии Заглушка I/O MCP-260-00142-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
При комплектации могут понадобиться CBL-PWEX-0663, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X11SPA-T-B
Оперативная память
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Xeon-W 32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W 32xx поддержка До 1TB 3DS RDIMM/LRDIMM. Xeon-W32xx серии don't Поддержка DCPMM.; До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz До 3TB Intel Optane Persistent память, DDR4-2666MHz Xeon-W32xx поддержка До 2TB 3DS ECC RDIMM/LRDIMM, Xeon-W32xx поддержка До 1TB 3DS RDIMM/LRDIMM Xeon-W32xx серии don't Поддержка DCPMM
- Ёмкость модулей DIMM
- 1GB, 2GB, 4GB, 8GB, 16GB, 32GB, 64GB, 128GB, 256GB
- Количество разъёмов DIMM
- 12
- Тип и скорость памяти
- ECC DDR4 LRDIMM (3DS), RDIMM (3DS)
Процессорная подсистема
- Поддерживаемые процессоры
- 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 205W TDP
- Сокет процессора
- LGA-3647
- Тепловой пакет CPU
- До 205W
- Чипсет
- Intel C621
- Ядра и потоки
- До 28 ядер
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт(ы)
- Графический контроллер
- 1 ASPEED AST2500 BMC порт(ы); VGA разъём is выделенный для IPMI.
- Звуковая подсистема
- ALC 888S HD Audio
- Порты USB
- 6 USB 3.1 Gen1 порт(ы) (4 сзади type A; 2 через внутреннюю колодку); 4 USB 3.1 Gen2 порт(ы) (1 type A; 1 сзади type A; 1 type C; 1 сзади type C); 2 USB 2.0 порт(ы) (2 через внутреннюю колодку)
- Последовательные порты
- 2 COM порт(ы) (1 колодка; 1 сзади)
- Сетевые контроллеры
- 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 LAN с Aquantia AQC107 10G Ethernet-контроллер
- Сетевые порты
- 1 1GbE LAN портов; 1 RJ45 10GBase-T портов
- Слоты PCIe
- 4 PCIe 3.0 x16,; 3 PCIe 3.0 x8 (в физическом слоте x16),; PCIex16 слот#1 shares с M.2, слот#2 shares с слот#3(NA/16,8/8), слот#4 shares с слот#5(NA/16,8/8), слот#6 shares с слот#7(NA/16,8/8); (16/NA/16/NA/16/NA/16 или 16/8/8/8/8/8/8); (16/NA/16/NA/16/NA/16 или 16/8/8/8/8/8/8)
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Комплект: CPU-GPU power разъём adapter CBL-PWEX-0663
- 1 шт.; -
- Комплект: M.2 Радиатор SNK-C0121L-1
- 4 шт.; -
- Комплект: X11SPA серии Заглушка I/O MCP-260-00142-0N
- 1 шт.; -
- Комплект: Кабель SATA CBL-0044L
- 2 шт.; -
Конструкция и условия эксплуатации
- Габариты
- 12" x 13" (30.48cm x 33.02cm)
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- E-ATX
Накопители
- SATA DOM
- 1 SATA DOM power разъём (Disk on Module) порт
- Контроллер и порты SATA
- Intel C621 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10
- Разъёмы M.2
- Интерфейс M.2: 4 PCIe 3.0 x4, RAID 0 & 1; Формат: 2242/2260/2280/22110; Ключ: M-Key; M.2 Поддержка RAID 0,1(До RAID 5, 10), VROC key is требуется для Raid.
Питание и охлаждение
- Вентиляторы и охлаждение
- 10x 4-pin разъёмы вентиляторов (До 10 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева; Две зоны охлаждения
- Дополнительные функции
- WOL, UID, RoHS, Две зоны охлаждения, Аппаратная защита CPU при перегреве, Разъём датчика вскрытия корпуса, Intel Smart Response Technology
- Контроль напряжений
- VBAT, память, HT, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 10 -fan состояние
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; PECI
- Светодиодные индикаторы
- Индикатор состояния Suspend; Индикатор перегрева CPU/системы
- Управление питанием
- Настройка включения после восстановления питания, Управление питанием ACPI, Аппаратная защита CPU при перегреве, Принудительное выключение кнопкой питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperDoctor 5, SUM, SPM, Watchdog, IPMI (Intelligent Platform Management Interface) v2.0 с KVM Поддержка; SuperDoctor 5, IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
- Тип BIOS
- AMI BIOS, SPI Flash
- Удалённое управление IPMI
- ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 VGA порт, VGA разъём is выделенный для IPMI.
- Функции BIOS
- ACPI 3.0 / 4.0; SMBIOS 2.7; PCI FW 3.0; Пробуждение по RTC
Отзывы о товаре
Вопросы о товаре
На что обратить внимание по процессору и памяти, чтобы исключить ошибку при подборе этой E-ATX платы?
Если в проекте важны NVMe-накопители, как проверить, что разъемов будет достаточно?
Как характеристики по PCIe-расширению влияют на конфигурации с несколькими платами (ускорителями/контроллерами)?
Какие инфраструктурные ограничения по охлаждению могут появиться при высокой нагрузке в E-ATX сервере?
Что учесть по служебному и аудио-контенту, если в системе нужен стабильный локальный контроль и минимальные доработки?
