Артикул: MBD-X11DDW-L

Наличие уточняйте

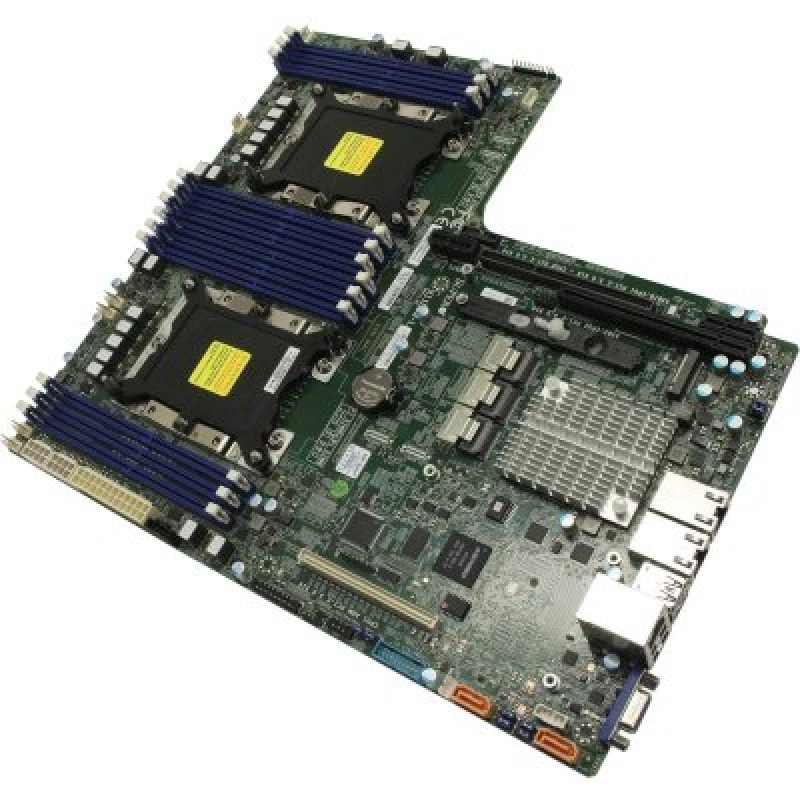

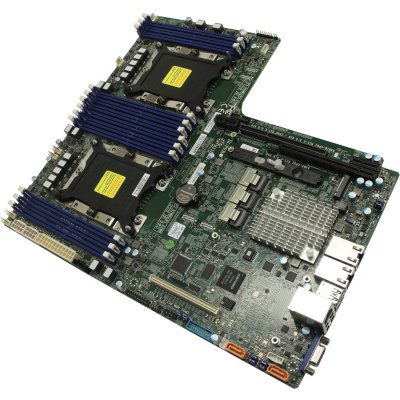

Supermicro MBD-⁠X11DDW-⁠L — материнская плата LGA 3647

Цена последней отгрузки со склада:

79 693 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DDW-L

Материнская плата Supermicro MBD-X11DDW-L предназначена для серверных систем на платформе Intel Xeon Scalable Processors. Модель выполнена для двухпроцессорной конфигурации с сокетом Dual Socket P (LGA 3647) и поддерживает процессорный TDP до 205 Вт. Такая архитектура подходит для построения производительных серверных платформ, где требуется совместимость с современными процессорами Intel Xeon Scalable и корректная работа в многопроцессорной среде.

Плата ориентирована на использование в серверных корпусах и совместимых платформах, где важны поддержка двух процессоров, актуальный сокет LGA 3647 и высокая расчетная тепловая нагрузка. Конфигурация с поддержкой 2 UPI до 10.4 GT/s обеспечивает обмен между процессорами в рамках серверной архитектуры и позволяет использовать плату как основу для вычислительных и инфраструктурных решений соответствующего класса. Supermicro MBD-X11DDW-L сохраняет типичную для серверных плат бренда ориентацию на стабильную работу и совместимость с процессорной линейкой Intel Xeon Scalable.

Модель подходит для систем, где важны точная совместимость по сокету, поддержка двух CPU и ограничение по TDP, а также возможность построения серверной платформы на базе проверенной серверной логики Supermicro. Это решение относится к категории материнских плат для серверов и предназначено для интеграции в совместимые конфигурации с соответствующими процессорами и остальными компонентами платформы.

Функциональные возможности

Практическая задача X11DDW-L — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: ASPEED AST2500. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный WIO; 12.3" x 13.4" (31.24cm x 34.04cm).
  • Оперативная память: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с GbE, from C621; 2 RJ45.
  • SATA: Intel C621 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: PCIe 3.0 x4; Формат: 22110, 2280, 2242, 2260; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x16 Right Райзер слот,; 1 PCIe 3.0 x16 для Add-On-Module (AOM).
  • USB: 4 USB 3.2 Gen1 порт(ы) (4 сзади).
  • Управление: ASPEED AST2500.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11DDW-L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113AC2-R706WB2, SC815TQC-R706WB2. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11DDW-L2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с GbE, from C621; 2 RJ45
X11DPD-L2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s
X11DDW-NT2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; 2 LAN с 10Gbase-T, from C622; 2 RJ45 10GBase-T портов
X11SWN-L8th поколения Intel Core i3-8145UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11DDW-L. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11DDW-L

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только)
Ёмкость модулей DIMM
LRDIMM: 64GB, 128GB; RDIMM: 64GB, 128GB
Количество разъёмов DIMM
12
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Порты USB
4 USB 3.2 Gen1 порт(ы) (4 сзади)
Сетевые контроллеры
2 LAN с GbE, from C621
Сетевые порты
2 RJ45
Слоты PCIe
1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x16 Right Райзер слот,; 1 PCIe 3.0 x16 для Add-On-Module (AOM)

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
12.3" x 13.4" (31.24cm x 34.04cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный WIO

Накопители

SATA DOM
2 Super DOM (Disk on Module) портов
Контроллер и порты SATA
Intel C621 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: PCIe 3.0 x4; Формат: 22110, 2280, 2242, 2260; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); PWM Регулировка оборотов вентиляторов; 6 вентиляторов с контролем оборотов; Мониторинг состояния для регулировки оборотов
Дополнительные функции
UID, RoHS, Поддержка Node Manager, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса
Контроль напряжений
Контроль напряжений CPU, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
SPI Flash BIOS
Удалённое управление IPMI
ASPEED AST2500

Отзывы о товаре

Арсений Селезнев22.01.2026

5/5

Старую плату в двухпроцессорном сервере поменяли на эту. Оба процессора увиделись сразу, и после первого запуска осталось только вернуть прежние настройки. Для корпуса и охлаждения пришлось заранее все перепроверить, потому что плата крупная.

Плюсы товара

Оба CPU увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости выше всего при установке MBD-X11DDW-L: из‑за чего может не совпасть сборка с существующими компонентами?

Самые критичные точки — Dual Socket P (LGA 3647) и требования по TDP CPU до 205 Вт. Если процессоры или компоновка не соответствуют этим условиям, возможны проблемы запуска и некорректная работа по тепловому режиму.

Что означает поддержка 2 UPI до 10.4 GT/s для построения двухпроцессорной системы и где искать узкое место?

Для двухпроцессорной архитектуры важна связность между CPU через 2 UPI. При проектировании системы узким местом может стать именно межпроцессорный обмен, если планируется высокая нагрузка на обмен данных между CPU.

Как наличие 14 SATA-портов с RAID 0/1/5/10 влияет на выбор дисковой схемы при настройке сервера?

Раз серверная плата предоставляет SATA3 и поддерживает RAID уровни 0/1/5/10, важно заранее выбрать схему под требования к отказоустойчивости и производительности. Например, RAID5/10 — для баланса надежности, RAID0 — для максимальной скорости без избыточности.

Какие требования по памяти и тепловой/нагрузочной эксплуатации нужно учитывать при заполнении 12 слотов DDR4?

Плата рассчитана на DDR4 в 12 слотах и поддерживает до 3 ТБ (ECC LRDIMM/RDIMM 3DS). При максимальном заполнении важно планировать энергопотребление и охлаждение системы, так как нагрузка на подсистему памяти и тепловой режим возрастают.

Если планируется использование удаленного управления и защиты, какие встроенные средства стоит проверить перед внедрением?

Плата имеет IPMI (ASPEED AST2500) и опциональную TPM. Для внедрения это важно, потому что влияет на удалённую диагностику/управление и на выполнение требований по защищённости при использовании TPM.
