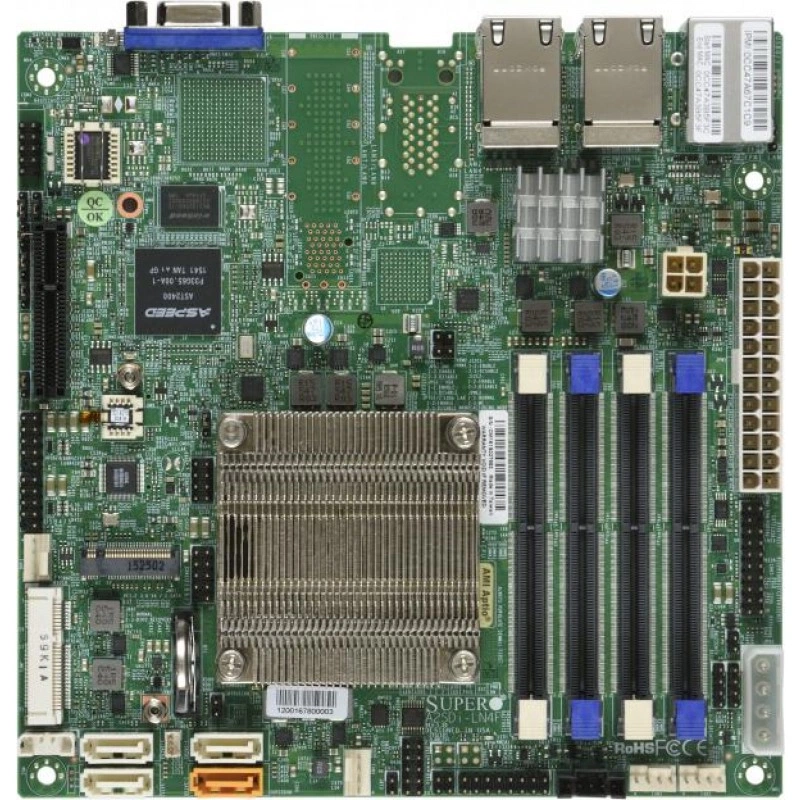

Материнская плата Supermicro A2SDi-LN4F MBD-A2SDi-LN4F

Основная информация о материнской плате Supermicro MBD-A2SDi-LN4F

Supermicro MBD-A2SDi-LN4F используют как основу компактных сетевых и встраиваемых систем. Модель A2SDi-LN4F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Atom процессор C3850; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 25W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 SODIMM небуферизованная. Сетевые контроллеры и подключение: 4 LAN с Intel Ethernet-контроллер I350-AM4, 1GbE; 4 RJ45. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Функциональность A2SDi-LN4F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2400 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C3850; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 25W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
• Оперативная память: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 SODIMM небуферизованная.
• Сеть: 4 LAN с Intel Ethernet-контроллер I350-AM4, 1GbE; 4 RJ45.
• SATA: SoC контроллер для 4 SATA3 (6 Gbps) портов; 4 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 2242, 2280; Ключ: M-Key.
• PCIe: 1 PCIe 3.0 x4; 1 miniPCIe с mSATA поддержка (half card только).
• Управление: ASPEED AST2400 BMC.
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов, Системное управление, Регулировка оборотов вентиляторов, Две зоны охлаждения, 4 вентиляторов с контролем оборотов, Мониторинг состояния для регулировки оборотов, Разъёмы вентиляторов с PWM-управлением, Светодиодная индикация перегрева, Поддержка 3-pin вентиляторов без регулировки оборотов.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро A2SDi-LN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C3850; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 25W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s; 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 SODIMM небуферизованная. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-505-203B, SC504-203B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A2SDi-LN4F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
